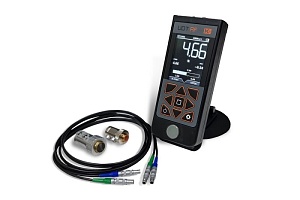

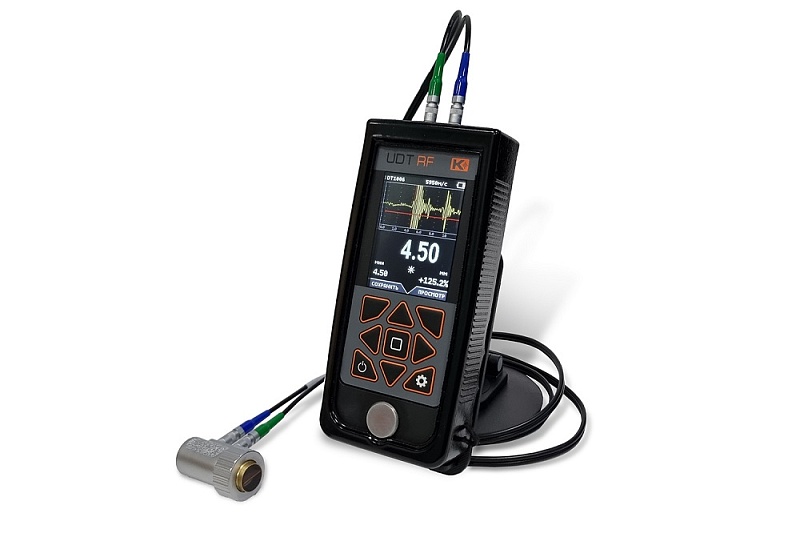

Ультразвуковой толщиномер UDT-RF PRO

Под заказ

Можно купить оптом

Цена по запросу

Задать вопрос

Запросить цену Купить оптом

UDT-RF версия PRO профессиональный многофункциональный ультразвуковой толщиномер с возможностью подключения любых типов прямых преобразователей. В приборе реализованы режимы А-скан, Б-скан, режим записи результатов измерений по точкам в виде табличного файла, а так же обычный цифровой режим с возможностью задания браковочного уровня и индикацией отклонения измерения от номинала в процентах (%) или в (мм)

Подробнее

Описание

Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.

Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях. В специальной комплектации толщиномер может применяться для измерения толщины тонких пластиков, в том числе бутылок ПЭТ и другой тары ПЭТ.

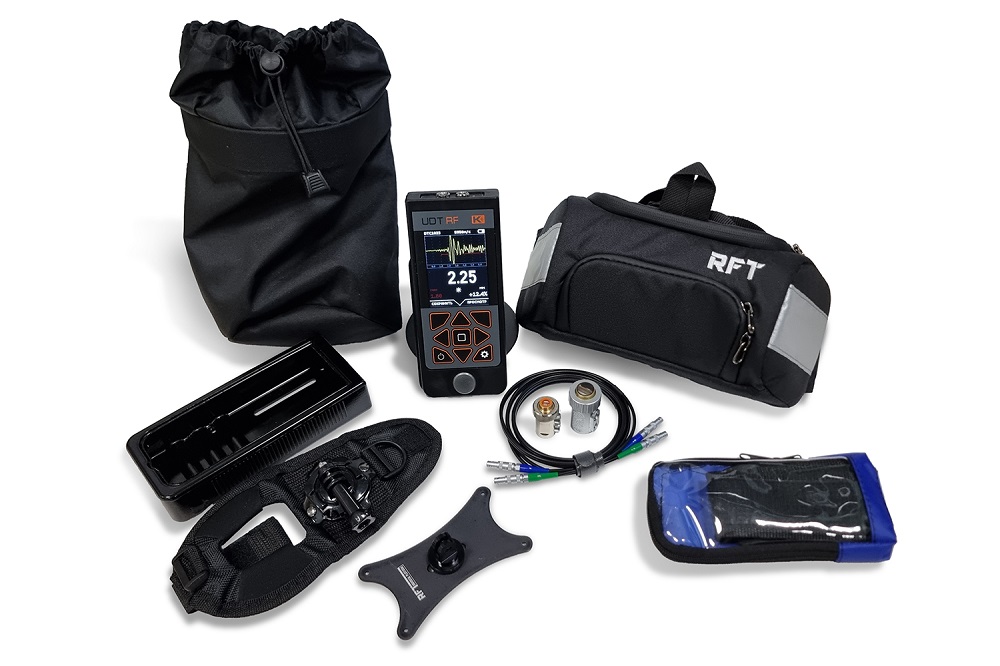

Базовый комплект:

UDT-RF версия PRO ультразвуковой толщиномер электронный блок со встроенным Li-ion аккумулятором
DTB5012 РС преобразователь 5,0 МГц
DT1006 РС преобразователь 10,0 МГц
Кабель соединительный двойной 2Lemo00-2Lemo00
Блок питания / зарядное устройство 5В / 220В
Защитный чехол
Сумка-пояс RFT для работы и транспортировки
Кабель для подключения к ПК
USB-флеш-накопитель с ПО
Документация

Дополнительные преобразователи:

SENDAST П112-5,0-12/2 высокотемпературный преобразователь для работы по нагретым объектам до +250 ⁰С - 18 500 руб.
П112-10,0-4/2 малогабаритный преобразователь для контроля труб малого диаметра - 9 500 руб.
П112-10,0-4/2 малогабаритный преобразователь для контроля труб малого диаметра с пружинной оправкой RFT - 11 000 руб.
DTB5012 РС преобразователь 5,0 МГц - 6 840 руб.
DT1006 РС преобразователь 10,0 МГц - 6 840 руб.

Так же возможен подбор специализированных преобразователей для контроля полиэтилена, пластиков, стекла, и других материалов, а так же изделий сложной формы.

Функциональные особенности толщиномера UDT-RF PRO:

Толщиномер имеет несколько режимов работы: (А-СКАН, Б-СКАН, ТАБЛИЦА, ЦИФРА).
Запись и сохранение результатов в режимах (А-СКАН, Б-СКАН, ТАБЛИЦА) с последующим сохранением на ПК
Работа с двумя стробами в режиме ЭХО-ЭХО
Прецизионная толщинометрия по переходу через "0"
Возможность работы с различными типами преобразователей: совмещенными, раздельно-совмещенными, преобразователями с линией задержки для решения обширного круга задач толщинометрии различных изделий
Режим пользовательского РС и совмещенного преобразователей позволяющих настроить любой прямой преобразователь, любого производителя
Калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
АСД – управляемая система измерений, где возможно установить норму толщины для детали, и настроить пороги отклонения от нормы в мм или в % с цветовой сигнализацией выхода за установленные пределы
Дискретность измерения 0,1/0,01/0,001 мм

Конструктивные особенности толщиномера UDT-RF PRO:

Эргономичный корпус из ABS пластика
Разъемы преобразователей - 2 Lemo 00
Разъем для связи с ПК Mini-USB
Цветной TFT дисплей с регулировкой яркости
Функциональная рабочая сумка-пояс RFT с навесным карманом-сбросом для ветоши, геля и прочего вспомогательного инструмента. На сумке нашиты светоотражающие полосы, карман-сброс можно расположить как под правую руку, так и под левую. Регулировка ремня сумки рассчитана для оператора практически любого телосложения, с учетом работы в зимней спецодежде
Опционально возможно дооснащение толщиномера универсальной крепежной платформой RFT universal platform на которую крепится либо магнитное крепление с фиксатором, либо крепление перчатка на руку, позволяющие освободить руки дефектоскописта

Вспомогательный функционал:

Функция фиксации "заморозки" А-скана и измеренного значения на экране после отрыва преобразователя, значение сохраняется до проведения следующего измерения или выхода в меню прибора. Функция включается нажатием одной кнопки, при этом на экране прибора в центре появляется значек "снежинка"
Библиотека установленных скоростей для различных, наиболее распространенных материалов
Библиотека преобразователей куда включены все типовые преобразователи, так же опционально возможно дополнить библиотеку преобразователями сторонних производителей
Три сменные цветовые палитры экрана – для работы в разных условиях освещенности: стандартная / имитация люминесцентного дисплея / монохромная
Настраиваемый таймер автоотключения - 3, 5, 10 мин и настраиваемая работа подсветки экрана - 30, 60, 120 секунд при бездействии прибора
Таймер поверки - устанавливается дата окончания срока поверки и таймер оповещения за 30, 14 и 7 дней до окончания срока действия поверки. Прибор будет оповещать об окончании срока поверки при каждом включении

Режимы работы:

Режим А-СКАН – Основной режим работы толщиномера, предназначен для измерения толщины материала, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта с визуализацией радиосигналов на экране толщиномера. При этом на экране отображается текущее измеренное значение, минимальное измеренное значение, и отклонение от нормы в мм или %. Возможна работа совмещенным преобразователем по схеме ЭХО-ЭХО с двумя стробами
Режим Б-СКАН – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображается:графическое изображение профиля изделия Б-скан, текущее измеренное значение, минимальное зафиксированное значение толщины, и курсоры установленных порогов отклонения от номинала (при включенной функции АСД). Возможно два типа графического отображения профиля изделия Б-скан с заполнением, Б-скан без заполнения
Режим ЦИФРА – предназначен для измерения толщины изделия, при котором результат измерения выводится на кран в виде цифрового значения. При этом на экране помимо текущего измеренного значения толщины изделия, отображается минимальное зафиксированное значение, и отклонение от нормы в мм или %.
Режим ТАБЛИЦА – предназначен для записи результатов измерений по точкам в виде табличного файла, количество строк и столбцов задается при создании файла, после сохранения и каждое значение в таблице можно скорректировать выполнив повторные измерения и перезаписав его.

Технические характеристики:

Диапазон измерения толщин	0,6-500 мм (стандартно как указано в паспорте) возможны измерения от 0,2 мм зависит от применяемого преобразователя и параметров объекта контроля
Развертка	мин.: 0 - 7.2 мм макс.: 0 - 500 мм (сталь)
Дискретность показаний	0.001 - 0.01 -0.1
Погрешность измерения толщины	0,01 мм
Допустимая толщина покрытия между датчиком и поверхностью объекта контроля	до 10 мм в режиме "эхо"-"эхо"
Диапазон настройки скорости распространения УЗ колебаний	1000 ... 9999 м/с
Минимальный допустимый радиус кривизны	не менее 3 мм
АРУ	до 30 дБ
Задержка	от 0 мкс до 168 мкс
Диапазон регулировки усиления	92 дБ с шагом 0.5 дБ
Регулировка ВРЧ	от 0.1 до 10 дБ/мкс
Частотный диапазон	0.5-20 МГц (-6 дБ)
Отображение информации	А-скан (радиосигнал), Б-скан (профиль дна), цифровые значения
Зоны контроля	две независимых зоны (строба)
АСД автоматическая сигнализация дефекта	световая по заданным оператором пороговым значениям номинального, минимального и максимального значения
Измерение временных интервалов	0 - эхо эхо - эхо
Типы используемых преобразователей	(П111) совмещенный (П111) совмещенный с линией задержки (П112) раздельно-совмещенный
Калибровка призмы	по встроенному образцу, либо по любому заданному оператором образцу
Калибровка скорости	По образцу с известной толщиной
Измеряемые величины	толщина, скорость
Единицы отображения толщины	мм, мкс
Вывод отклонения текущего значения толщины от номинала	мм или %
Фиксация минимального значения при сканировании	да
Использование преобразователей стороннего производства	любые ПЭП в рабочем диапазоне частот (с использованием калибровки по точкам на образце типа ступенька)
Внесение преобразователей стороннего производства в библиотеку преобразователей	сторонний преобразователь с параметрами и кривой V-образности может быть записан в память из ПК (в производственных условиях)
Измерение толщины объектов с неизвестной скоростью	функция калибровки по нескольким образцам известной толщины (от 2 до 10)
Дисплей	цветной TFT с регулируемой яркостью и сменой палитры 43 х 58 мм; 240 х 320 точек
Палитра дисплея	стандартная цветная имитация люминесцентного дисплея имитация монохромного дисплея (для работы на ярком солнечном свету)
Регулировка яркости дисплея	5 - 100% с шагом 1%
Автовыключение подсветки	30 сек, 60 сек, 120 сек или выкл.
Автовыключение толщиномера	3 мин, 5 мин, 10 мин или выкл.
Установка даты/времени	да, сохраняется с результатом
Память	100 настроек для датчиков 250 результатов измерений с А-сканом,250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
Интерфейс связи с ПК	USB-Mini USB, стандартный ПК с операционной системой Windows
Язык меню	русский, английский
Разъемы преобразователей	2 х Lemo 00
Питание	встроенный Li-Po аккумулятор
Время работы от аккумулятора	не менее 6-8 часов
Внешнее питание толщиномера	внешний блок питания от сети 220 В AC / 5В DC
Диапазон рабочих температур толщиномера	от -25 C до +55 C
Габаритные размеры толщиномера (В x Ш x Д)	150 мм x 65 мм x 25 мм
Масса толщиномера	190 г
Масса базового комплекта	1 кг
