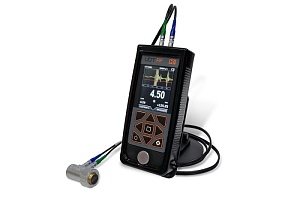

UDT-RF ультразвуковой толщиномер общего применения. Толщиномер работает с ограниченной номенклатурой раздельно-совмещенных преобразователей и имеет два рабочих режима ЦИФРА и Б-СКАН. В режиме настройки и калибровки преобразователя оператору доступен А-скан с некоторыми ограничениями в функционале.
Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.

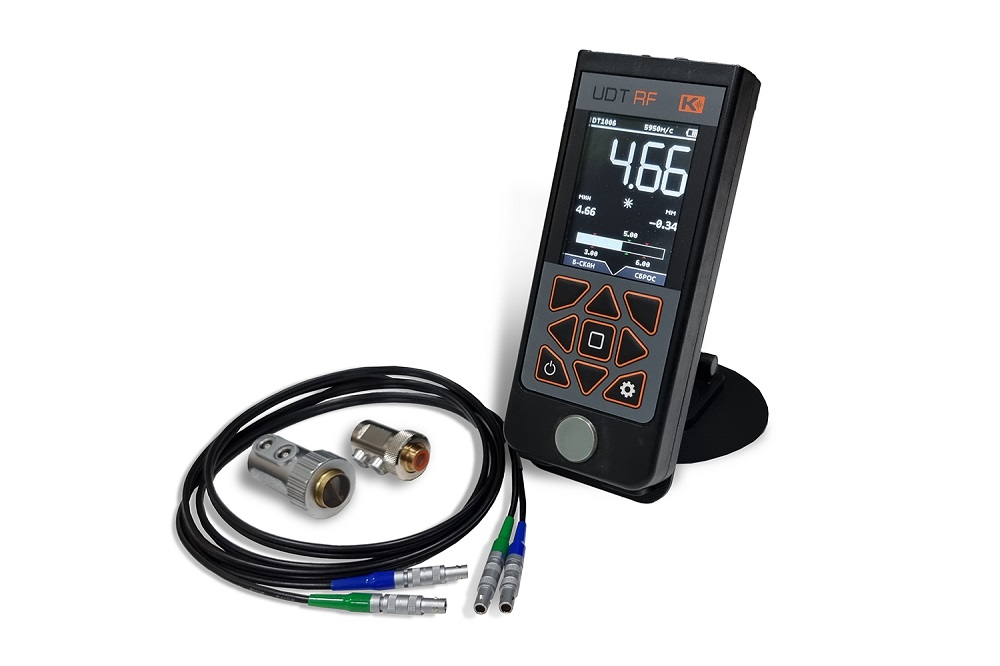

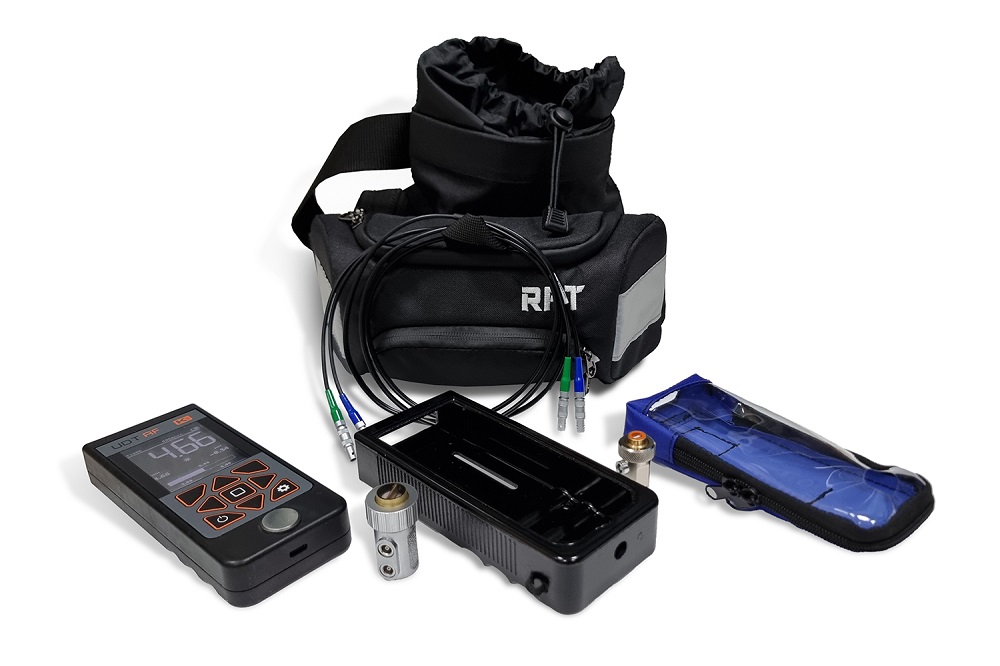

| УДТ-RF (UDT-RF) ультразвуковой толщиномер в базовой комплектации |
| УДТ-RF (UDT-RF) электронный блок толщиномера со встроенным Li-ion аккумулятором |
| DTB5012 - РС преобразователь 5,0 МГц |
| DT1006 - РС преобразователь 10,0 МГц |
| Кабель соединительный двойной 2Lemo00-2Lemo00 |
| Блок питания / зарядное устройство |
| Кабель Type-C |
| Защитный чехол (стандартный чехол на молнии) |
| Защитный силиконовый бампер-чехол |
| Сумка-пояс RFT для работы и транспортировки |
- Функциональная рабочая сумка-пояс RFT с навесным карманом-сбросом для ветоши, геля и прочего вспомогательного инструмента. На сумке нашиты светоотражающие полосы, карман-сброс можно расположить как под правую руку, так и под левую. Регулировка ремня сумки рассчитана для оператора практически любого телосложения, с учетом работы в зимней спецодежде. На ремень сумки прикреплен страховочный тречик с карабином, который цепляется к чехлу
В качестве бонуса в комплектацию временно входит кабель с магнитным переходником зарядки. Ответная чать с магнитным разъемом устанавливается в разъем зарядки толщиномера и находится там постоянно, для зарядки нужно лишь поднести кабель с магнитным разъемом к толщиномеру и он подключается сам. Кабель 2 метра, что удобно в отличии от стандартного короткого кабеля входящего в комплект
Помимо стандартного матерчатого чехла в комплектацию входит дополнительный защитный силиконовый бампер-чехол, которые повторяет форму корпуса прибора, на боковых поверхностях нанесены ребра для удобного хвата и две петли для крепления карабина страховочного тренчика
Опционально можно докупить универсальную крепежную платформу RFT universal platform на которую крепится крепление перчатка на руку, позволяющие освободить руки дефектоскописта или магнитное крепление
Дополнительные преобразователи:
-
DTB5012 раздельно-совмещенный преобразователь 5,0 МГц, диаметр рабочей поверхности 14 мм, габариты Ø 25 х 44 мм. Преобразователь входит в базовый комплект и предназначен для измерения толщины в основном плоских изделий или труб средних и больших диаметров
-
DT1006 раздельно-совмещенный преобразователь 10,0 МГц, диаметр рабочей поверхности 9 мм, габариты Ø 20 х 34 мм. Преобразователь предназначен для измерения толщины труб, в том числе небольших диаметров
- Толщиномер имеет два режима работы: (ЦИФРА, Б-СКАН).
- А-СКАН можно использовать в режиме меню при настройке толщиномера, без возможности регулировать развертку и положение строба
- Работа с только с преобразователями, занесенными в библиотеку
- Калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
- АСД – управляемая система измерений, где возможно установить норму толщины для детали, и настроить пороги отклонения от нормы в мм или в % с цветовой сигнализацией выхода за установленные пределы
- Дискретность измерения 0,1/0,01/0,001 мм
- Эргономичный корпус из ABS пластика
- Разъемы преобразователей - 2 Lemo 00
- Цветной TFT дисплей с регулировкой яркости
- Функция фиксации "заморозки" А-скана и измеренного значения на экране после отрыва преобразователя, значение сохраняется до проведения следующего измерения или выхода в меню прибора. Функция включается нажатием одной кнопки, при этом на экране прибора в центре появляется значек "снежинка"
- Библиотека установленных скоростей для различных, наиболее распространенных материалов
- Библиотека преобразователей куда включены типовые используемые преобразователи
- Три сменные цветовые палитры экрана – для работы в разных условиях освещенности: стандартная / имитация люминесцентного дисплея / монохромная
- Настраиваемый таймер автоотключения - 3, 5, 10 мин и настраиваемая работа подсветки экрана - 30, 60, 120 секунд при бездействии прибора
- Таймер поверки - устанавливается дата окончания срока поверки и таймер оповещения за 30, 14 и 7 дней до окончания срока действия поверки. Прибор будет оповещать об окончании срока поверки при каждом включении
-
Режим ЦИФРА – предназначен для измерения толщины изделия, при котором результат измерения выводится на кран в виде цифрового значения. При этом на экране помимо текущего измеренного значения толщины изделия, отображается минимальное зафиксированное значение, и отклонение от нормы в мм или %.
-
-
Режим Б-СКАН – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображается: графическое изображение профиля изделия Б-скан, текущее измеренное значение, минимальное зафиксированное значение толщины и курсоры установленных порогов отклонения от номинала (при включенной функции АСД). Возможно два типа графического отображения профиля изделия Б-скан с заполнением, Б-скан без заполнения
-
-
Режим МЕНЮ предназначен для настройки преобразователя и установки параметров контроля, при этом оператор может наблюдать А-скан и зменяя усиление и скорость оперативно наблюдать за поведением сигнала.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF
| Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля) |
| 0,7-300 мм |
| Дискретность показаний |
| 0.001 / 0.01 / 0.01 |
| Диапазон настройки скорости распространения УЗ колебаний |
| 1000 ... 20000 м/с |
| Диапазон регулировки усиления |
| 92 дБ с шагом 1 дБ |
| Регулировка АРУ |
| нет |
| Регулировка ВРЧ |
| нет |
| Частотный диапазон |
| 1-10 МГц (-6дБ) |
| Отображение информации |
| цифровые значения, Б-скан (профиль дня изделия), А-скан (в режиме настройки) |
| Автоматическая Сигнализация Брака (АСБ) |
| есть |
| Максимальное количество измерений в секунду |
| 30 |
| Минимальный допустимый радиус кривизны |
| не менее 10 мм |
| Калибровка призмы |
| по встроенному образцу, либо по заданному оператором образцу |
| Калибровка скорости |
| по заданной оператором толщине образца |
| Измеряемые величины |
| толщина, скорость |
| Единицы отображения толщины |
| мм |
| Вывод отклонения текущего значения толщины от номинала |
| да |
| Фиксация минимального значения при сканировании |
| да |
| Использование преобразователей стороннего производства |
| нет |
| Дисплей |
|
цветной TFT с регулируемой яркостью и сменой палитры 43 х 58 мм; 240 х 320 точек |
| Палитра дисплея |
| стандартная цветная, монохромная (для работы на ярком свету), имитация ЭЛД |
| Регулировка яркости дисплея |
| 5 -100% с шагом 1% |
| Автовыключение подсветки |
| да |
| Автовыключение толщиномера |
| 3 мин, 5 мин, 10 мин |
| Установка даты/времени |
| да |
| Таймер поверки |
| да |
| Память |
| нет |
| Интерфейс связи с ПК |
| USB Type-C Только для сервисного обслуживания |
| Язык меню |
| русский, английский |
| Разъемы преобразователей |
| 2 х Lemo 00 |
| Питание |
| встроенный Li-Po аккумулятор |
| Время работы от аккумулятора |
| 10-12 часов |
| Внешнее питание толщиномера |
| внешний блок питания 220 В AC / 5 В DC |
| Диапазон рабочих температур толщиномера |
| от -25 C до +55 C |
| Габаритные размеры толщиномера (В x Ш x Д) не более |
| 155 х 65 х 28 мм |
| Масса толщиномера, не более |
| 250 г |
