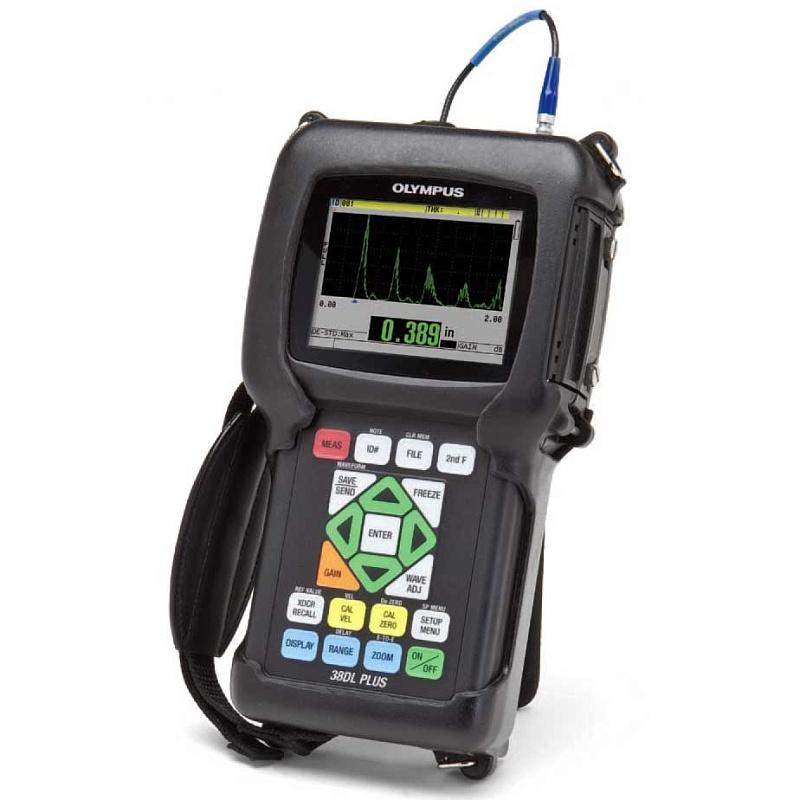

Ультразвуковой толщиномер 38DL PLUS — инновационный прибор, знаменующий собой новую эру. Он идеально подходит практически для любого вида ультразвуковых измерений и полностью совместим со всеми одноэлементными и раздельно-совмещенными преобразователями. Универсальный прибор 38DL PLUS имеет широкий диапазон применения: от измерения утонения стенок корродированных труб с помощью раздельно-совмещенных преобразователей до высокоточного измерения толщины тонких или многослойных материалов с применением одноэлементных преобразователей.
Стандартная конфигурация 38DL PLUS включает множество совершенных и в то же время простых в использовании функций, а также целый набор программных решений для конкретного применения. Герметизированный корпус прибора отвечает требованиям IP67 и надежно защищает прибор от воздействия влаги и пыли. Цветной трансфлективный VGA-дисплей обеспечивает отличное качество изображения в любых условиях: от прямого солнечного света до полной темноты. Простая эргономичная клавиатура прибора предоставляет быстрый доступ ко всем функциям и позволяет работать правой или левой рукой.
|
|
|
|
Ультразвуковой контроль толщины отличается точностью, надежностью и высокой повторяемостью. Контроль выполняется при одностороннем доступе к изделию, без необходимости демонтажа или разрушения.
Основные характеристики- Совместимость с одноэлементными и раздельно-совмещенными преобразователями
- Широкий диапазон измеряемой толщины: 0,08–635 мм, в зависимости от материала и используемого преобразователя
- Коррозионный мониторинг с помощью раздельно-совмещенных преобразователей
- THRU-COAT® и Эхо-эхо для измерения толщины изделий с покрытием
- ПО для измерения толщины внутреннего слоя оксида/ накипи
- Стандартная дискретность 0,01 мм для всех преобразователей
- ПО для прецизионных измерений с дискретностью 0,001 мм с использованием одноэлементных преобразователей (от 2,25 до 30 МГц)
- Возможность одновременного измерения до четырех слоев
- Измерения толщины, скорости и времени прохождения сигнала
- Дифференциальный режим и режим коэффициента утонения
- Временной B-скан; 10 000 сохраняемых показаний на один скан
- Технология высокого динамического усиления Olympus с применением цифровых фильтров
- Построение пользовательской кривой компенсации V-пути
- Конструкция отвечает требованиям EN15317
Создан для работы в сложных условиях
- Компактный и легкий (0,814 кг)
- Степень защиты IP67
- Способность работать во взрывоопасной атмосфере: MIL-STD-810F, Процедура 1; NFPA 70E, раздел 500, класс 1, подкл. 2, группа D.
- Испытания на устойчивость к ударам: MIL-STD-810F, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
- Широкий диапазон рабочих температур
- Защитный резиновый чехол с подставкой
- Цветной трансфлективный VGA-дисплей с режимами использования внутри и вне помещения обеспечивает отличное качество изображения
- Простая клавиатура, на которой можно работать правой или левой рукой
- Понятный интерфейс с прямым доступом ко всем функциям
- Внутренняя и внешняя карты памяти MicroSD
- Порты передачи данных USB и RS-232
- Буквенно-цифровой регистратор данных с емкостью до 475 000 значений толщины или 20 000 А-сканов
- Выход VGA для подключения к компьютеру или монитору
- Заводские/пользовательские настройки для раздельно-совмещенных и одноэлементных преобразователей
- Возможность блокировки функций прибора с помощью пароля
|
|
|
Ультразвуковой толщиномер 38DL PLUS используется, прежде всего, для измерения остаточной толщины труб, резервуаров, сосудов высокого давления, корабельных корпусов и других конструкций, подверженных коррозии или эрозии. Для этих целей чаще всего применяются раздельно-совмещенные преобразователи.
Автоматическое распознавание стандартных раздельно-совмещенных преобразователей серии D79X
- Десять пользовательских настроек для раздельно-совмещенных преобразователей
- Настройка оптимального уровня усиления при калибровке раздельно-совмещенного преобразователя.
- Построение пользовательской кривой компенсации V-пути
- Возможность проведения калибровки в условиях дублирующегося эхо-сигнала
- THRU-COAT® и Эхо-эхо для измерения толщины изделий с покрытием
- Измерения при высокой температуре (до 500 °C)
- Измерение толщины бойлерных труб и внутреннего слоя оксида (опция) с использованием одноэлементных преобразователей M2017 или M2091
- Преобразователь EMAT (E110-SB) для измерения бойлерных труб с внешним слоем оксида/накипи (без использования контактной жидкости).
|
Эта дополнительная опция позволяет подключать линейный сканер к толщиномеру 38DL PLUS для создания кодированных B-сканов. Толщиномер 38DL PLUS собирает и сохраняет информацию о пройденном расстоянии вместе с соответствующими показаниями толщины. А-скан в точке минимального значения толщины также сохраняется. Пользователь может задать интервал между измерениями и выбрать режим сканирования (двунаправленный или однонаправленный). До 10 000 показаний толщины может быть сохранено в одном B-скане. |
|
|
Технология Thru-Coat использует одиночный донный эхо-сигнал для измерения реальной толщины металла. Вы можете отображать отдельно значения толщины металла и покрытия. При этом, для каждого слоя скорость ультразвука настраивается индивидуально. Нет необходимости удалять краску или покрытие с поверхности изделия. Измерения по технологии THRU-COAT® производятся раздельно-совмещенными преобразователями D7906-SM, D7906-RM и D7908. |
|
|
Изменение температуры материала влияет на скорость звука в материале и, следовательно, на точность измерения толщины. Температурная компенсация позволяет вручную вводить температуру калибровочного образца и текущую (высокую) температуру в точках измерения. Ультразвуковой толщиномер 38DL PLUS автоматически показывает толщину, скорректированную по температуре. |
|
|
Использует усовершенствованные алгоритмы измерения толщины слоя оксида/накипи на внутренней поверхности бойлерных труб. Прибор одновременно показывает толщину металла бойлерной трубы и толщину оксидного слоя. По толщине оксидного слоя/накипи можно прогнозировать срок службы труб. Для этих измерений рекомендуется использо- вать преобразователи M2017 и M2091. |
|
Построение V-пути
Эта новая запатентованная функция позволят строить пользовательские кривые компенсации V-пути практически для любых раздельно-совмещенных преобразователей. Кривые можно сохранять и при необходимости вызывать из памяти вместе с другими пользовательскими настройками для большинства раздельно-совмещенных преобразователей. Пользователю нужно всего лишь выполнить калибровку и ввести известные значения толщины для 3–10 калибровочных точек, а прибор на основании этих данных построит V-путь.
Автоматическое распознавание преобразователя
|
Все стандартные раздельно-совмещенные преобразователи (см. таблицу ниже) имеют функцию автоматического распознавания, позволяющую автоматически вызвать из памяти используемые по умолчанию значения коррекции V-пути для каждого конкретного преобразователя. |
Все стандартные раздельно-совмещенные преобразователи имеют функцию автоматического распознавания, позволяющую автоматически вызвать из памяти используемые по умолчанию установки коррекции V-пути для каждого конкретного преобразователя.
Раздельно-совмещенные преобразователи Olympus:
| Код преобразователя | Частота | Соединение с кабелем | Расположение разъема | Диапазон измерения стали (mm) | Температурный диапазон °C | Диаметр преобразователя (mm) |
| (MHz) | ||||||
| D797-SM | 2 | Microdot | Верхнее | 3.5 - 635 | -20 - 400 | 22.9 |
| D797 | 2 | неразъемное | Боковое | 3.5 - 635 | -20 - 400 | 22.9 |
| D7910 | 5 |
неразъемное |
Боковое |
1.0 - 500 | 0 - 50 | 12.7 |
| D799 | 5 |
неразъемное |
Боковое |
1.0 - 508 | -20 - 150 | 11 |
| D790-RL | 5 | LEMO |
Боковое |
1.0 - 508 | -20 - 500 | 11 |
| D790-SL | 5 | LEMO |
Верхнее |
1.0 - 508 | -20 - 500 | 11 |
| D790-SM | 5 | Microdot |
Верхнее |
1.0 - 508 | -20 - 500 | 11 |
| D7906-RM | 5 | Microdot |
Боковое |
1.0 - 50 | 0 - 50 | 11 |
| D7906-SM | 5 | Microdot |
Верхнее |
1.0 - 50 | 0 - 50 | 11 |
| D791-RM | 5 | Microdot |
Боковое |
1.0 - 508 | -20 - 400 | 11 |
| D790 | 5 |
неразъемное |
Верхнее |
1.0 - 508 | -20 - 500 | 11 |
| MTD705 | 5 | Lepra/Con |
Боковое |
1.0 - 19 | 0 - 50 | 5.1 |
| D791 | 5 |
неразъемное |
Боковое |
1.0 - 508 | -20 - 500 | 11 |
| D794 | 5 |
неразъемное |
Верхнее |
0.75 - 50 | 0 - 50 | 7.2 |
| D7908 | 7.5 |
неразъемное |
Боковое |
1.0 - 37 | 0 - 50 | 7.2 |
| D798 | 7.5 |
неразъемное |
Боковое |
0.71 - 100 | -20 - 150 | 7.2 |
| D798-SM | 7.5 | Microdot |
Верхнее |
0.71 - 100 | -20 - 150 | 7.2 |
| D798-LF | 7.5 |
неразъемное |
Боковое |
0.71 - 100 | -20 - 150 | 8.9 |
| D7226 | 7.5 |
неразъемное |
Боковое |
0.71 - 100 | -20 - 150 | 8.9 |
| D7913 | 10 |
неразъемное |
Боковое |
0.5 - 25 | 0 - 50 | 7.5 |
| D7912 | 10 |
неразъемное |
Верхнее |
0.5 - 25 | 0 - 50 | 7.5 |
Одноэлементные преобразователи для коррозионного мониторинга
| Преобразователь | Частота (МГц) | Разъем | Диаметр (мм) | Диапазон Сталь* (мм) | Диапазон температур**°C | Кабель |
| V260-SM | 15 | Прямой | 2,00 | от 0,50 до 10,00 | от 0 до 50 | LCM-74-4 |
| V260-RM | 90° | LCM-74-4 | ||||
| V260-45 | 45° | LCM-74-4 | ||||
| M2017 | 20 | 90° | 6,35 | Сталь 0,50–12,00 Оксид 0,25–1,25 | от 0 до 50 | LCM-74-4 |
| M2091 | 20 | 90° | 6,35 | Сталь 0,50–12,00 Оксид 0,15–1,25 | от 0 до 50 | LCM-74-4 |
| E110-SB | — | Прямой | 28,50 | от 2,00 до 125,00 | от 0 до 80 | LCB-74-4 и 1/2XA/ E110 |
С помощью одноэлементных преобразователей можно измерять толщину металлов, пластмасс, композитных материалов, стекла, керамики и других материалов. Предлагается широкий ассортимент преобразователей, работающих на различных частотах и имеющих различные диаметры и виды разъемов. Высокая разрешающая способность позволяет выполнять прецизионные измерения с дискретностью до 0,001 мм.
- Стандартная дискретность 0,01 мм для всех преобразователей
- Дополнительное ПО для отображения показаний с дискретностью до 0,001 мм при использовании одноэлементных датчиков, работающих на частоте от 2,25 до 30 МГц
- Опция повышенного проникновения для измерения материалов с высоким затуханием ультразвука, таких как стекловолокно, резина и массивные литые детали
- Опция для измерения толщины многослойных материалов (до четырех слоев одновременно)
- Измерения толщины, скорости и времени прохождения сигнала
- Автоматическая загрузка заводских или пользовательских настроек для упрощения измерений
Данная опция позволяет использовать низкочастотные одноэлементные преобразователи (работающие на частоте до 0,5 МГц) для измерения толщины толстых изделий или материалов с высокой степенью затухания ультразвука, таких как резина, стекловолокно, литые и композитные материалы.
Опция для измерения многослойных материаловДанная программная опция определяет и одновременно отображает толщину нескольких слоев материала (до 4-х). Также на экран выводится общая толщина выбранных слоев. Такие измерения обычно проводят при контроле барьерных слоев пластмассовых топливных баков, заготовок бутылок и мягких контактных линз. Толщиномер 38DL PLUS измеряет толщину нескольких слоев (до 4-х) одновременно.
Толщиномер 38DL PLUS фирмы Olympus имеет внутренний полнофункциональный буквенно-цифровой регистратор данных с двусторонней передачей информации. Этот регистратор позволяет собирать и передавать значения толщины и А-сканы.
- Емкость внутренней памяти: до 475 000 значений толщины или 20 000 А-сканов.
- Имена файлов длиной до 32 символов.
- Идентификационные номера (ИД) длиной до 20 символов (TML#)
- 9 форматов файлов: инкрементный, последовательный, последовательный с пользовательской точкой, 2-мерная сетка, 2-мерная сетка с пользовательской точкой, 3-мерная сетка, 3-мерная сетка с пользовательской точкой, бойлер и задаваемый вручную формат
- Возможность сохранения до 4 комментариев (примечаний) в каждом ИД (TML)
- Сохранение комментариев (примечаний) для отдельного ИД или группы ИД
- Внутренняя и внешняя память (съемная карта MicroSD)
- Возможность копирования и передачи файлов с внутренней памяти на внешнюю (карту памяти MicroSD) и наоборот
- Стандартные порты USB и RS-232
- Двусторонняя передача настроек для одноэлементных и раздельно-совмещенных преобразователей.
- Встроенная функция составления статистических отчетов.
- Отображаемая на экране прибора таблица значений с тремя задаваемыми цветовыми кодами
- Обмен данными между GageView™ и 38DL PLUS через порты USB и RS-232 или с помощью карты памяти MicroSD
- Прямой экспорт внутренних файлов на карту памяти MicroSD в формате CSV (значения, разделенные запятыми), совместимом с Excel
Возможность без труда создавать и печатать отчеты о выполненных измерениях, включающие данные замеров, ИД и другие параметры.
- Ультразвуковой толщиномер 38DL PLUS, питание от сети переменного тока или батареи, 50–60 Гц
- Предлагаются наборы со стандартными раздельно-совмещенными преобразователями
- Зарядное устройство/адаптер переменного тока (100 В, 115 В, 230 В)
- Встроенный регистратор данных
- Интерфейсная программа GageView
- Тестовый образец и контактная жидкость
- USB-кабель
- Защитный резиновый чехол с подставкой и наплечный ремень
- Руководство пользователя
- Характеристики измерений: Режимы THRU-COAT® и «Эхо-эхо», совместимость с ЭМА, режим Мин/Макс, два режима сигнализации, дифференциальный режим, B-скан, автоматическая загрузка настроек, температурная компенсация, режим Сред./Мин значений
38DLP-HR: ПО для прецизионного измерения толщины, активируемое с помощью кода
38DLP-MM: ПО для измерения толщины многослойного материала, активируемое с помощью кода
38DLP-HP: Опция повышенного проникновения (низкочастотные измерения), активируемое с помощью кода
38DLP-EBSCAN: Опция кодированного B-скана
1/2XA/E110: Фильтр-адаптер для ЭМА-преобразователя E110-SB
38-9F6: Кабель RS-232
38-C-USB-IP67: USB-кабель для герметизированного подключения согласно IP67
38DLP/RFS: Ножная педаль, устанавливаемая на заводе-изготовителе
HPV/C: Штангенциркуль с цифровой индикацией (при измерении скорости звука)
38DLP-V-CC: Кабель для штангенциркуля
38DLP/BCW/NC: Устройство для считывания штрихового кода
EPLTC-C-VGA-6: Кабель VGA
MICROSD-ADP-2GB: Съемная карта памяти MicroSD на 2 Гб
BSCAN-ENC: Тележка для кодированного B-скана
38DLP-ENC-CBC-10: Кабель (3 м) для кодировщика
