Высокая скорость. Высокая частота. Высокая точность.
Измерения толщины лабораторного качества на производственном участке.

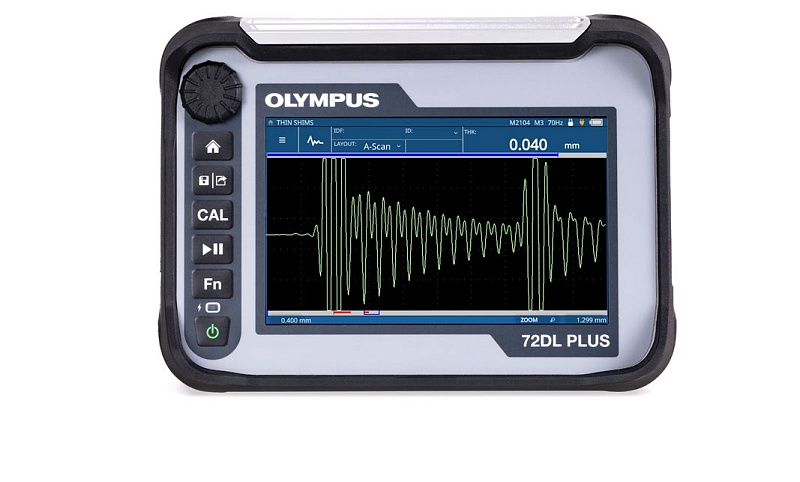

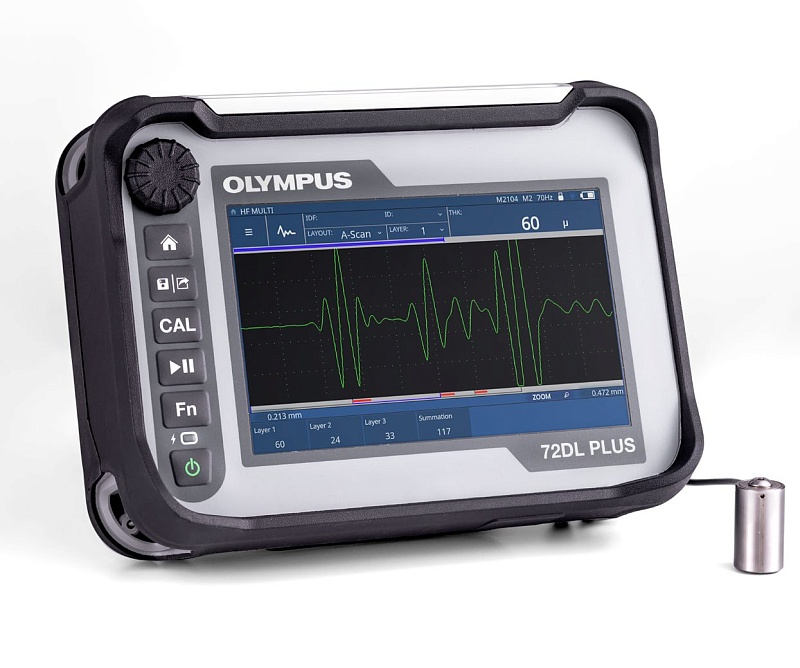

Ультразвуковой толщиномер Olympus 72DL PLUS™ обеспечивает прецизионное измерение толщины на высокой скорости, имеет портативный дизайн и прост в использовании. Благодаря высокой скорости сканирования, усовершенствованным алгоритмам и способности измерения минимальных толщин вы сможете с уверенностью решать сложнейшие задачи толщинометрии.
Толщиномеры 72DL PLUS доступны в моделях со стандартной и высокой частотой. Высокочастотная модель позволяет измерять ультратонкие материалы, включая многослойные (краска, пластмассы, металлы и покрытия), а ПО «Multilayer» для измерения многослойных материалов одновременно отображает толщину до шести слоев. Все модели 72DL PLUS отличаются высокой скоростью и точностью измерения толщины:
- Цифровые фильтры обеспечивают превосходное отношение сигнал-шум для точного измерения материалов с высоким
- коэффициентом звукопоглощения (например, стекловолокна)
- Сенсорный экран с высоким разрешением прост в использовании, и обеспечивает обзор с разных углов.
- Приложение интерфейса ПК объединяет рабочий процесс, управление контролем, оповещения и анализ данных
- Ударопрочный: соответствует стандарту IP65
- Широкий четкий экран: 177,8 мм (7 дюймов). Сенсорный WVGA-дисплей высокого разрешения
- Универсальные экранные схемы: Схемы измерений A-Sскан, B-скан, A/B-скан, Тенденция и Масштаб. Обеспечивают точную картину колебаний толщины
- Настраиваемый: Стандартная модель или высокочастотная модель — с выбором опции ПО «Multilayer» для измерения многослойных материалов
- Продолжительное время работы от аккумулятора: (до 8 часов)
- Эффективное управление данными: возможность регистрации данных и приложение интерфейса ПК ускоряют сбор и анализ данных
- Подключения: поддержка wireless LAN и Bluetooth®
- Облачные технологии: подключение к облачному приложению Olympus Scientific Cloud™ (OSC) и совместимым OSC-приложениям
- Легкая настройка приложения: создание пользовательских приложений для сокращения времени настройки устройства при выполнении рутинных задач
- Широкий обзор и хорошая видимость в любых условиях окружающей среды
- Полноцветный сенсорный экран 177,8 мм (7 дюймов) обеспечивает быстрый доступ к настройкам
- Пошаговые инструкции позволяют легко изменять настройки в соответствии с задачами контроля.
- Совместим с одноэлементными ультразвуковыми преобразователями Olympus с частотой до 125 МГц
- Диапазон 0,2–30 МГц для модели со стандартной частотой позволяет измерять материалы на высокой скорости и мгновенно получать результаты.
- Диапазон 20–125 МГц для высокочастотной модели позволяет измерять ультратонкие и многослойные материалы.
- Соответствует стандарту IP65 (защита от пыли и влаги)
- Устойчивость к падению (MIL-STD-810G), что снижает риск повреждений и дорогостоящего ремонта
- Надежные измерения в широком диапазоне рабочих температур от –10 °C до 50 °C
- Портативный дизайн для использования на производственном участке, весит всего 2,1 кг
- Простое управление с помощью сенсорного экрана, клавиш управления и ручки регулятора
- Может использоваться внутри/снаружи помещения, на рабочей поверхности, а также с четырехточечным нагрудным ремнем или наплечным ремнем.
ПО «Multilayer» позволяет измерять толщину отдельных слоев в многослойном покрытии (до 6 слоев). Параметры измерения для каждого слоя, включая материал, скорость, диапазон измеряемых толщин и пороговые значения срабатывания сигнализации, легко доступны путем настройки и элементов управления на сенсорном экране.
Оптимизированный сбор и обработка данных
Все модели 72DL PLUS™ имеют встроенный регистратор данных емкостью до 2 ГБ, а также удобные функции управления файлами.
- Экранная буквенно-цифровая клавиатура для именования файлов и редактирования заголовков отчетов
- Меню Диспетчер файлов позволяет просматривать и редактировать файлы приложений, просматривать и удалять файлы данных контроля, а также видеть процент завершения работы; как только файл идентифицирован, его можно легко вызвать.
- Подключите ножную педаль, чтобы активировать функцию сохранить/отправить без участия рук
Для рутинных задач, при измерении простых или сложных деталей, сохраняйте и вызывайте настройки в меню «Мои приложения» для упрощения процесса настройки прибора. Это сокращает время выбора и корректировки настроек перед началом работы, обеспечивая эффективность и надежность измерений.
Меню «Мои приложения» позволяет легко создавать пользовательские приложения прямо в толщиномере с использованием предустановленных настроек (измерение однослойн./многослойн. матеиалов, наличие защит. слоя и коэффициент утонения и т.д.). Меню проведет вас через все этапы — от выбора конфигурации контроля до настройки преобразователя, материала, условий срабатывания сигнализации, режима измерения и карты объекта. После создания приложения доступ к нему так же прост, как включение толщиномера — меню «Мои приложения» отображается на экране запуска, поэтому вы можете быстро вызвать нужные настройки.
Для дополнительной гибкости PC Interface Application также можно использовать для создания приложений и отправки файлов на толщиномеры в производственном цехе или между предприятиями.
Приложение интерфейса ПК
Приложение интерфейса ПК предлагает современные инструменты для создания, управления, совместного использования и анализа данных.
- Панели мониторинга тенденций данных и инструменты анализа ускоряют просмотр данных
- Создание индивидуальных карт деталей с четкими указаниями по точкам осмотра
- Создание приложений или шаблонов с настройками схемы детали, материала, преобразователя и сигнализации
- Просмотр и утверждение файлов данных и отчетов контроля
- Легкая передача файлов данных и файлов приложений на толщиномер и обратно, и между несколькими объектами
- Создание отчетов контроля для отдельных компонентов или целых производственных линий с помощью настраиваемых шаблонов
- Поддержка различных методов передачи данных, включая USB, RS-232, Bluetooth® и wireless LAN
Благодаря беспроводной локальной сети wireless LAN и USB-подключению 72DL PLUS ™ интегрируется в Olympus Scientific Cloud™ (OSC). Подключение к сервису OSC позволяет:
- Создание учетных записей пользователей и управление ролями пользователей
- Регистрация устройств
- Получение сертификатов калибровки
- Мониторинг информации о состоянии устройства
- Обновление встроенного ПО
Все модели 72DL PLUS включают пять схем измерения, что позволяет точно отслеживать колебания толщины исследуемого материала.
Измерение толщины в широком спектре приложений
Толщиномер 72DL PLUS™ обеспечивает надежность и прецизионность измерений, имеет отличные рабочие характеристики и используется в широком спектре приложений в различных отраслях, включая:
- Толщина слоя автомобильной краски. Точное измерение до шести слоев с отображением значений на экране.
- Медицинские трубки. Прецизионные измерения толщины очень тонких материалов для эффективного контроля качества.
- Лопатки турбин. Быстрое сканирование и воспроизводимые измерения для материалов со сложной геометрией.
- Красочное покрытие композитных панелей. Точные и повторяемые измерения многослойных покрытий композитных материалов.
В зависимости от задачи можно выбрать одну из программных опций «Стандартная частота», «Высокая частота» или «Многослойные измерения».
- Модель со стандартной частотой: обеспечивает надежность измерений толщины на высокой скорости (скорость измерения 2 кГц и обновление экрана 60 Гц для A-скана) с использованием одноэлементных преобразователей с частотным диапазоном от 0,2 до 30 МГц
- Высокочастотная модель: включает в себя все функции стандартной модели, а также поддерживает частоту преобразователя до 125 МГц при измерении ультратонких материалов
- ПО для измерения многослойных покрытий: одновременно отображает толщину до шести отдельных слоев
Поддерживаемые режимы и функции |
72DL PLUS Стандартная частота |
72DL PLUS Высокая частота |
177,8 мм Сенсорный WVGA-дисплей | X | X |
Обновление экрана 60 Гц для A-скана | X | X |
Частота измерений до 2 кГц | X | X |
Калибровка, настройка усиления и игнорирования на зафиксированных А-сканах | X | X |
Облачное приложение Olympus Scientific Cloud™ | X | X |
Возможность обновления ПО для измерения многослойных материалов | X | X |
Частотный диапазон: 0,2 Гц–30 МГц | X | — |
Частотный диапазон для измерения ультратонких материалов: до 125 МГц | — | X |
Технические характеристики 72DL PLUS™
Стандартная частота | Высокая частота | |
Размеры (Ш × В × Г) | 238,76 × 172,72 × 86,36 мм | |
Вес | 2,08 кг | |
Питание | Адаптер перем./пост. тока 24 В или литий-ионный аккумулятор 73 Вт-ч | |
Продолжительность работы батареи | 8 часов | |
Температура хранения аккумулятора | от -20°C до 40°C | |
Диапазон рабочих температур | от -10°C до 50°C | |
Дисплей | 177,8 мм Сенсорный WVGA (800 × 480) PCAP, частота обновления 60 Гц | |
Разрешение | НИЗК.: 0,1 мм | НИЗК.: 25 мкм (1 мил) |
СТД: 0,01 мм | СТД: 2,5 мкм (0,1 мил) | |
ВЫСОК.: 0,001 мм | ВЫСОК.: 0,25 мкм (0,01 мил) | |
Диапазон измеряемых толщин (в зависимости от частоты и типа преобразователя, и материала) | Сталь: 0,20–635 мм | Пластик: 0,0127–25,4 мм |
Измерение многослойных покрытий | До 6 слоев | |
Частота измерений | 1–3 слоя 2 кГц макс. | 1–3 слоя 1 кГц макс. |
4–6 слоя 1 кГц макс. | 4–6 слоя 500 Гц макс. | |
Калибровка | Автоматическая калибровка по одной или двум точкам; ручная настройка смещения нуля и/или скорости в материале; калибровка по одной точке на фикс. А-скане | |
Экранные схемы | A-скан, B-скан, A/B-скан, тенденция и масштабирование | |
Емкость | 2 ГБ; ~400 000 значений толщины, 20 000 А-сканов | |
Диапазон частот | 0,2–30 МГц (-3 дБ) | 20–125 МГц (-3 дБ) |
Усиление | Автоматич. или ручной (макс. 100 дБ) | Автоматич. или ручной (макс. 80 дБ) |
Нормы IP | Разработан и протестирован на соответствие IP65: защита от проникновения пыли и струй воды со всех направлений | |
Работа во взрывоопасной атмосфере | MIL-STD-810F, Метод 511.4, Процедура 1 | |
Устойчивость к ударам | MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида. | |
Устойчивость к вибрациям |
MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось |
Аксессуары в комплекте
Стандартная частота
- Зарядное устройство/адаптер перемен. тока с кабелем питания (конфигурация разъема варьируется)
- Руководство по началу работы
- USB-накопитель, содержащий Руководство по эксплуатации 72DL PLUS™
- USB-кабель с разъемами Mini A–Mini B
- Кейс для транспортировки
- Зарядное устройство/адаптер перемен. тока с кабелем питания (конфигурация разъема варьируется)
- Кабель для преобразователя (BNC–Microdot, 0,61 м, с двойным экранированием)
- Руководство по началу работы
- USB-накопитель, содержащий Руководство по эксплуатации 72DL PLUS
- USB-кабель с разъемами Mini A–Mini B
- Кейс для транспортировки
- ПО «Multilayer» для измерения многослойных материалов
- Приложение интерфейса ПК
- Литий-ионная перезаряжаемая батарея
- Стандартные образцы
- Ультразвуковые преобразователи
- Кабели для преобразователей
- Барботажные приспособления для преобразователей
