Измерительный инструмент — это техническое средство для определения численного значения физической величины. Его основная задача — перевести абстрактное свойство объекта, будь то длина, масса или температура, в конкретный и сопоставимый результат. Любое измерение основано на сравнении исследуемой характеристики с общепринятым эталоном, что позволяет получать объективные и воспроизводимые данные.
Точность — фундаментальное требование в любой технической дисциплине, и именно измерительные приборы гарантируют соблюдение стандартов качества, безопасности и технологических норм. Их разнообразие впечатляет: от простых ручных инструментов до сложных автоматизированных систем, применяемых в промышленности и науке.
Точность изготовления и монтажа деталей, состояние сварных соединений и базового металла напрямую зависят от того, какие измерительные инструменты используются в контроле. В промышленности это уже не просто «линейка и рулетка», а продуманная система средств ВИК — от луп и шаблонов сварщика до ультразвуковых толщиномеров.
Каталог компании «ТЕХКОН» как раз ориентирован на такие задачи: в разделе «Визуальный и измерительный контроль» представлены как отдельные измерительные инструменты, так и готовые наборы ВИК для сварщиков, дефектоскопистов, энергетиков и других специалистов. Далее рассмотрим основные группы и приведем примеры соответствующих им позиций из каталога «ТЕХКОН».
Принципы классификации измерительных инструментов
В профессиональной среде для систематизации и упрощения применяется группировка по схожим признакам.
-
По способу выдачи результата:
- механические (отсчет по шкале, нониусу, стрелочному индикатору);
- электронные (значения выводятся на цифровой дисплей).
-
По методу измерений:
- контактные — требуют непосредственного соприкосновения с поверхностью (штангенциркули, шаблоны сварщика, щупы, измерительные лупы);
- бесконтактные — используют ультразвук, оптику, инфракрасное излучение и т. п. (ультразвуковые толщиномеры, пирометры, лазерные дальномеры).
-
По назначению:
- для измерения линейных размеров (длина, ширина, толщина, глубина);
- для измерения углов;
- для контроля пазов, отверстий, зазоров;
- для поверки и калибровки других измерительных средств.
В каталоге «ТЕХКОН» представлены измерительные инструменты, которые напрямую задействованы в визуальном и измерительном контроле и неразрушающем контроле: от измерительных луп и шаблонов сварщика до специализированных комплектов ВИК и толщиномеров.
Инструменты для визуального и линейного контроля поверхности
Измерительные лупы

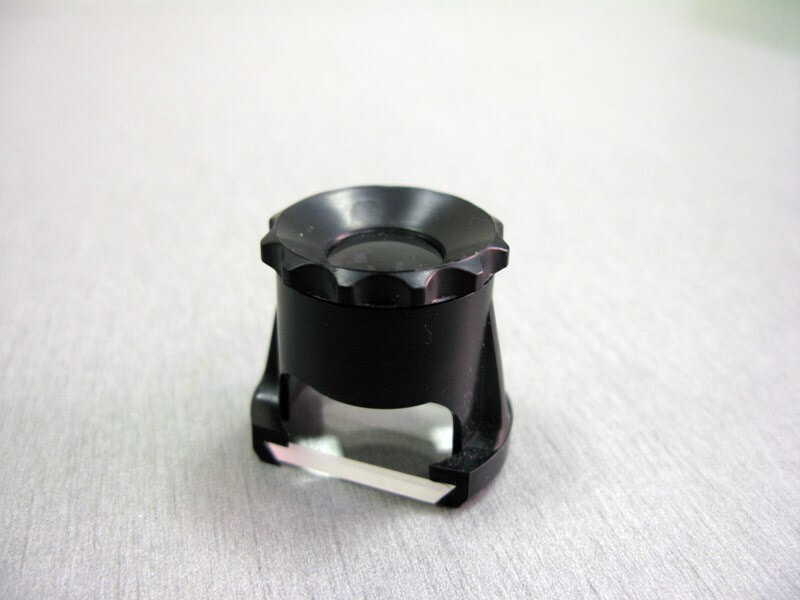

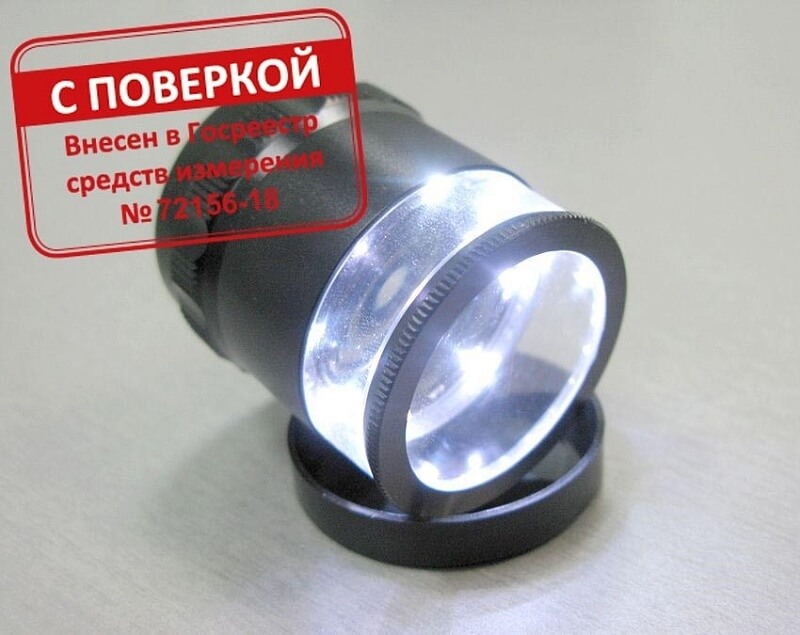

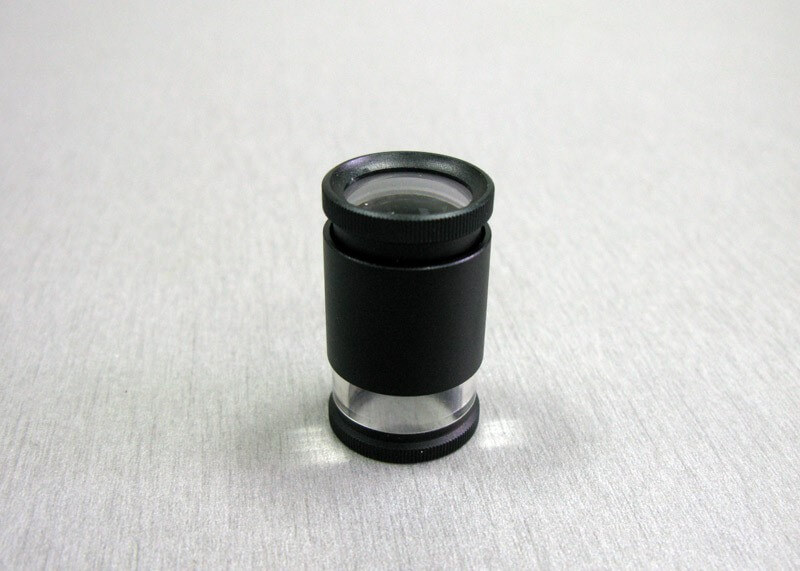

Измерительная лупа — один из базовых инструментов визуального и измерительного контроля. Она сочетает оптическое увеличение и измерительную шкалу в поле зрения, что позволяет одновременно рассматривать дефект и сразу замерять его размеры.
С помощью измерительных луп выполняют:
- контроль качества продукции на выходе (выявление раковин, расслоений, включений, трещин);
- проверку сварных швов (наплывы, поры, прожоги, коррозия);
- оценку состояния поверхностей перед сваркой или наплавкой;
- техническую диагностику элементов строительных конструкций.
Такие лупы относятся к контактному ручному измерительному инструменту с высокой точностью и используются в самых разных отраслях — от лабораторий до металлообработки и энергетики.
Линейки, рулетки, штангенциркули, радиусы и щупы
Классический набор ручного измерительного инструмента для слесарных и монтажных работ включает:
- металлические линейки — для быстрой разметки и контроля линейных размеров;
- рулетки — для измерения больших длин и габаритов узлов;
- штангенциркули — для наружных, внутренних измерений и контроля глубины пазов;
- наборы радиусов — для контроля кривизны кромок и фасок;
- наборы щупов — для измерения зазоров и проверки точности подгонки деталей.
В решениях «ТЕХКОН» такие виды инструмента собраны в специализированные наборы визуального и измерительного контроля. В составе комплектов для ВИК могут поставляться штангенциркули, линейки, рулетки, наборы радиусов и щупов, а также дополнительные аксессуары для работы на объекте.
Готовые комплекты позволяют быстро оснастить лабораторию, цех, участок контроля или выездную бригаду всем необходимым набором ручного измерительного инструмента.
Шаблоны сварщика и катетомеры

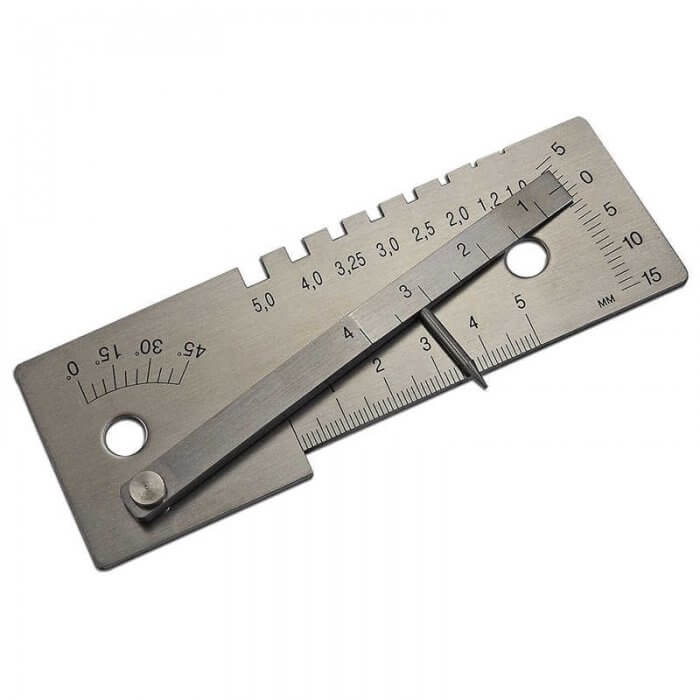

Отдельную важную группу измерительных инструментов в сварочном производстве составляют шаблоны сварщика и катетомеры. Они предназначены для оценки геометрии шва и прилегающих зон: высоты усиления, катета угловых швов, разделки кромок, ширины шва, зазоров между деталями.
Среди наиболее востребованных моделей:
-

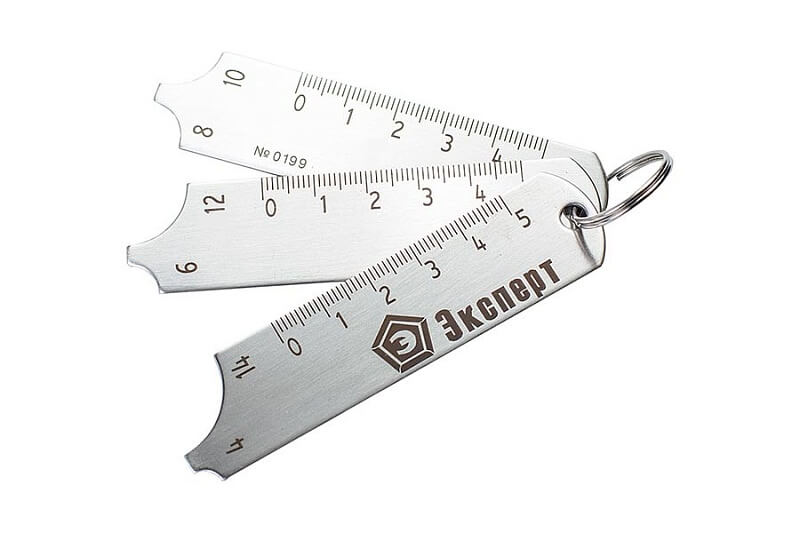

универсальный шаблон сварщика УШС-2 — простой инструмент из трех пластин для контроля катета угловых швов в диапазоне 4–14 мм с погрешностью ±0,1 мм;
-

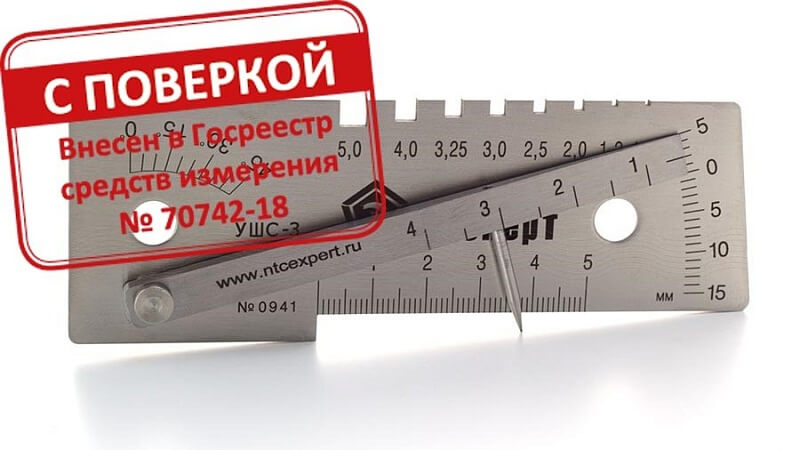

универсальный шаблон сварщика УШС-3 — позволяет измерять глубину дефектов, параметры шва и диаметр электродов; оснащен движком и цилиндрическим указателем, сертифицирован по ГОСТ Р;
-
универсальный шаблон сварщика УШС-4 — комбинирует возможности УШС-3 и шаблона Ушерова–Маршака, позволяет контролировать глубину дефектов, высоту усиления, зазор, угол скоса кромок и ряд других параметров шва.
Такие шаблоны относятся к специализированным измерительным инструментам для контроля сварных соединений и широко используются как в соответствии с отраслевыми нормами, так и с общими рекомендациями по ВИК.
Наборы ВИК: комплексные решения под отраслевые задачи
Многие предприятия предпочитают покупать не отдельные инструменты, а комплекты ВИК, куда уже входят все ключевые средства визуального и измерительного контроля под конкретный профиль работы.
Доступны разные варианты комплектации — от базового до специализированных наборов для энергетики, сварочного производства, трубопроводного транспорта. Например:
-
набор ВИК «Эксперт» — оптимизирован по функционалу и качеству измерительного инструмента; включает измерительные лупы, штангенциркуль, рулетки, шаблоны сварщика, наборы щупов и радиусов;
-
набор ВИК «Базовый» — решение для стартового оснащения, где уже есть линейка, рулетки, угольник, базовый набор шаблонов и луп;
-
набор ВИК «Трассовик» — специализированный комплект для дефектоскопистов, включающий штангенциркуль с глубиномером, металлические линейки, шаблоны УШС-2 и УШС-3, измерительные и просмотровые лупы, рулетку, наборы щупов и радиусных шаблонов, зеркала, фонарь и сопутствующие аксессуары.
Подобные комплекты охватывают сразу несколько видов измерительных инструментов: для линейных размеров, контроля геометрии шва, проверки зазоров и визуального осмотра.
Приборы неразрушающего контроля как измерительные инструменты
В ряде отраслей измерения касаются не только геометрии детали, но и толщины стенки, наличия скрытых дефектов, качества покрытия. Здесь к измерительным средствам относят приборы неразрушающего контроля, прежде всего:

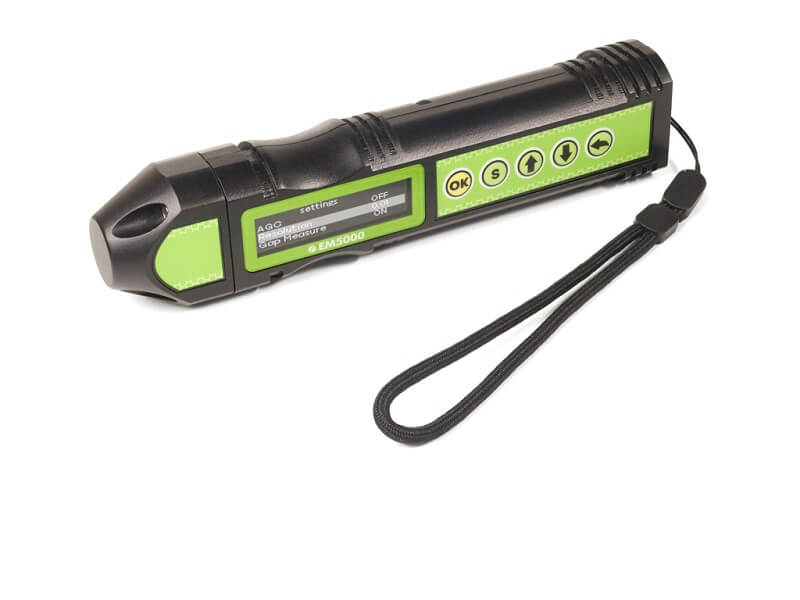

- ультразвуковые толщиномеры — портативные приборы для контроля толщины на объектах сложной формы и в труднодоступных местах;

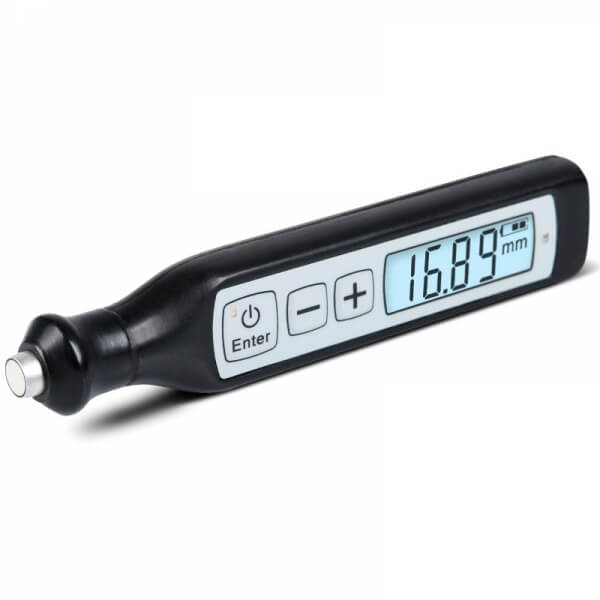

- толщиномеры серии «АКС» — линейка приборов (А1207, А1208, А1209 и др.), разработанных для экспресс-контроля, работы по корродированным поверхностям, измерений в широком температурном диапазоне и высокоточного мониторинга толщины стенок.
Они позволяют измерять толщину стенок труб, резервуаров, листового проката и других изделий, в том числе при одностороннем доступе. Они незаменимы при контроле коррозионного износа и остаточной толщины металла.
По сути, это уже электронные измерительные приборы, но по назначению они остаются частью той же системы контроля размеров, что и ручной инструмент: с их помощью контролируют соответствие деталей и узлов нормативам и требованиям эксплуатации.
Как выбрать измерительный инструмент под задачу
Накопленный опыт и отраслевые рекомендации сводятся к нескольким простым принципам выбора измерительных инструментов:
-
Определите тип измеряемого параметра:
- линейные размеры и габариты — линейки, рулетки, штангенциркули, измерительные лупы;
- геометрия сварного шва — шаблоны сварщика, катетомеры, измерительные лупы;
- толщина стенок и покрытий — ультразвуковые толщиномеры.
- Уточните требования по точности и нормативам. В сферах, где измерения подпадают под государственное регулирование (102-ФЗ, ФНП по НК), важно использовать средства измерений, внесенные в Госреестр и обеспеченные поверкой. Для визуального и измерительного контроля сварных соединений применяются комплекты ВИК, сформированные в соответствии с РД 03-606-03.
- Оцените условия эксплуатации. Для выездных бригад и трассовых работ удобнее готовые наборы ВИК с защищенными чехлами и сумками, где собраны все необходимые шаблоны, линейки, рулетки, лупы и вспомогательные аксессуары.
- Сформируйте минимальный набор. Для большинства задач ВИК в промышленности достаточно базового комплекта.
Под «видами измерительных инструментов» сегодня понимают не только классические линейки и штангенциркули, но и широкий спектр специализированных решений: измерительные лупы, шаблоны сварщика, наборы щупов и радиусов, а также электронные толщиномеры и другие приборы НК.
Каталог «ТЕХКОН» закрывает ключевые потребности в этой области: от отдельных инструментов до комплексных наборов ВИК, укомплектованных в соответствии с отраслевыми регламентами. Подбирая измерительный инструмент под конкретную задачу и нормативные требования, можно обеспечить стабильное качество продукции и безопасность эксплуатации оборудования на всех этапах жизненного цикла.
