Проведение визуального и измерительного контроля (ВИК)

Содержание:

1. Ключевые задачи и сферы использования ВИК
   • Ключевые задачи визуального контроля
   • Основные сферы применения
2. Инструменты и оборудование для проведения ВИК
3. Порядок проведения ВИК
4. Сильные и слабые стороны
   • Преимущества
   • Ограничения
5. Стандарты и документация по ВИК

Визуальный и измерительный контроль (ВИК) — основной метод неразрушающей диагностики для оценки состояния поверхностей материалов, изделий и конструкций. Он включает осмотр, проводимый как невооруженным глазом, так и с использованием оптических приборов, а также измерения для определения точных геометрических характеристик.

ВИК является обязательным начальным этапом в системе контроля качества на производстве и при обслуживании. Этот метод всегда предшествует более сложным видам дефектоскопии, таким как ультразвуковая или радиографическая. Его популярность объясняется доступностью, экономичностью и высокой эффективностью при выявлении поверхностных дефектов.

Ключевые задачи и сферы использования ВИК

Цели визуального контроля выходят за рамки простого осмотра, охватывая выявление дефектов и проверку соответствия строгим техническим требованиям. ВИК применяется практически во всех отраслях, где надежность материалов и соединений имеет критическое значение.

Ключевые задачи визуального контроля

Основная функция ВИК — своевременное обнаружение и оценка отклонений, способных повлиять на работоспособность и долговечность объекта. Этот процесс решает следующие задачи:

• Выявление поверхностных дефектов — обнаружение таких несоответствий, как трещины, расслоения, поры, прожоги, наплывы, подрезы, следы коррозии и механические повреждения.
• Проверка соответствия документации — контроль соответствия заготовок, деталей и готовых изделий требованиям проектных чертежей, технических условий (ТУ) и государственных стандартов (ГОСТ).
• Контроль геометрических параметров — измерение линейных и угловых размеров, проверка формы, оценка величины зазоров в соединениях и смещения кромок деталей перед сваркой.
• Оценка качества соединений — проверка сварных швов и наплавок на наличие внешних дефектов и соответствие их геометрических характеристик установленным нормам.
• Фиксация несоответствий — точное измерение размеров и определение местоположения выявленных дефектов для принятия решения о ремонте, доработке или отбраковке изделия.

Основные сферы применения

Благодаря универсальности и доступности визуальный и измерительный контроль стал неотъемлемой частью технологических процессов на всех этапах жизненного цикла продукции. Его применяют при входном контроле материалов, операционной диагностике в процессе изготовления, проверке сборочных работ и оценке состояния оборудования в эксплуатации.

Метод обязателен в ключевых отраслях промышленности:

• Машиностроение и металлообработка — для контроля качества деталей, узлов и агрегатов.
• Строительство — для проверки металлоконструкций, мостов и сварных каркасов зданий.
• Нефтегазовая и химическая промышленность — для диагностики трубопроводов, резервуаров и сосудов, работающих под давлением.
• Энергетика — для контроля состояния оборудования электростанций, включая атомные.

Инструменты и оборудование для проведения ВИК

Для проведения визуального и измерительного контроля требуется разнообразие инструментов, выбор которых зависит от характеристик объекта, условий работы и стандартов. Все измерительные средства должны регулярно проходить метрологическую поверку или калибровку.

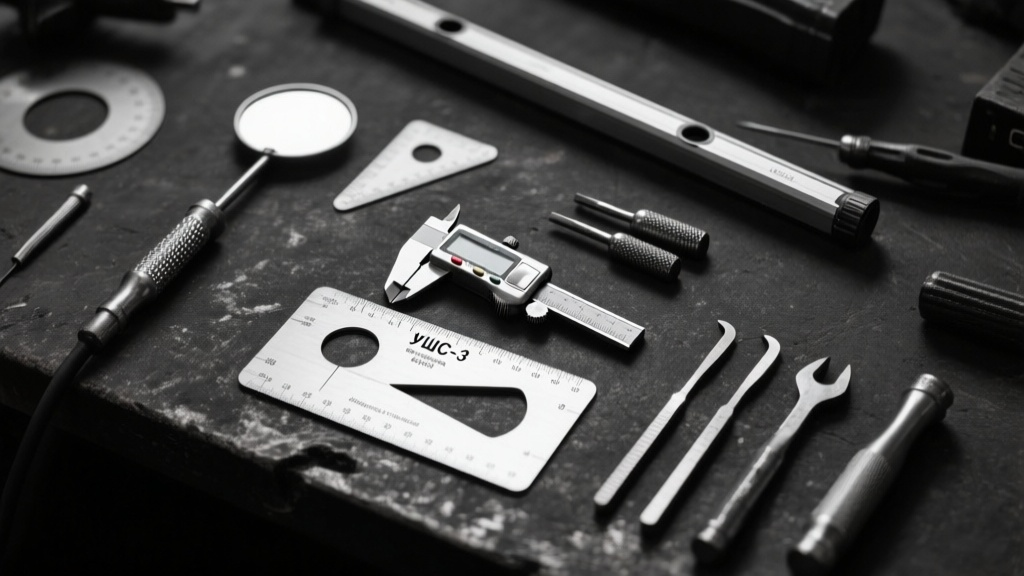

• Оптические приборы. Включают лупы, эндоскопы, бороскопы, фиброскопы, зеркала и микроскопы для детального осмотра поверхностей и выявления дефектов. Современные промышленные эндоскопы оснащены видеокамерами высокого разрешения и гибкими зондами.
• Измерительные инструменты. Штангенциркули, микрометры, нутромеры, линейки, рулетки, угольники и щупы для точных измерений геометрических параметров.
• Специализированное оборудование. Шаблоны сварщика, радиусные и резьбовые шаблоны, образцы шероховатости и вспомогательные инструменты для повышения точности контроля.

Порядок проведения ВИК

Процедура состоит из нескольких этапов, которые должны выполняться в строгой последовательности для обеспечения точности и достоверности результатов.

1. Подготовка.

Качественная подготовка включает изучение технической документации (чертежи, стандарты, ОТК), очистку поверхности объекта от загрязнений и обеспечение необходимых условий для контроля (доступ, освещенность, безопасность).

2. Визуальный осмотр.

Основной этап проверки, где осматривают объект невооруженным глазом и с помощью оптических приборов (лупы, зеркала), чтобы выявить трещины, поры, непровары и другие дефекты.

3. Измерения.

После осмотра проводят измерения с использованием штангенциркулей, шаблонов и других инструментов для определения геометрических параметров и размеров дефектов.

4. Оформление результатов.

Итоги проверки фиксируются в акте, протоколе или заключении, где сравниваются фактические размеры дефектов с допустимыми нормами. На основе этого принимается решение о годности объекта.

Сильные и слабые стороны

Метод ВИК имеет значительные преимущества, но также и ограничения, которые нужно учитывать при планировании контроля качества.

Преимущества

• Доступность и экономичность — не требуется дорогостоящее оборудование, что делает метод доступным для большинства предприятий.
• Информативность — ВИК помогает обнаружить до половины всех дефектов, выявляя изделия с явными недостатками на ранних этапах.
• Скорость и производительность — специалист может быстро обследовать большие площади или множество однотипных объектов.
• Универсальность — применяется к большинству материалов и объектов различной сложности.

Ограничения

• Только поверхностные дефекты — метод не обнаруживает внутренние проблемы, такие как шлаковые включения или трещины.
• Человеческий фактор — результат контроля зависит от опыта и внимания специалиста.
• Риск пропуска мелких дефектов — некоторые дефекты могут быть не замечены из-за плохого освещения или недостаточной очистки.
• Доступность поверхности — контроль ограничен в труднодоступных местах.

Стандарты и документация по ВИК

Процедура строго регулируется национальными и международными стандартами, что обеспечивает единство методов и точность оценок, особенно на опасных производственных объектах.

Существует ряд нормативных документов, определяющих правила проведения ВИК, включая ГОСТ Р ИСО 17637-2014, который регламентирует визуальный контроль сварных соединений, а также отраслевые стандарты и ГОСТы, которые описывают методики измерений и их погрешности.

Кроме того, стандарты устанавливают требования к организации контроля. Важнейшие из них — квалификация персонала, который должен пройти специальное обучение и аттестацию, а также метрологическое обеспечение, требующее регулярной поверки всех измерительных инструментов. Также нормативные документы прописывают условия для проведения контроля, включая необходимую освещенность, безопасный доступ и правильную подготовку объекта.

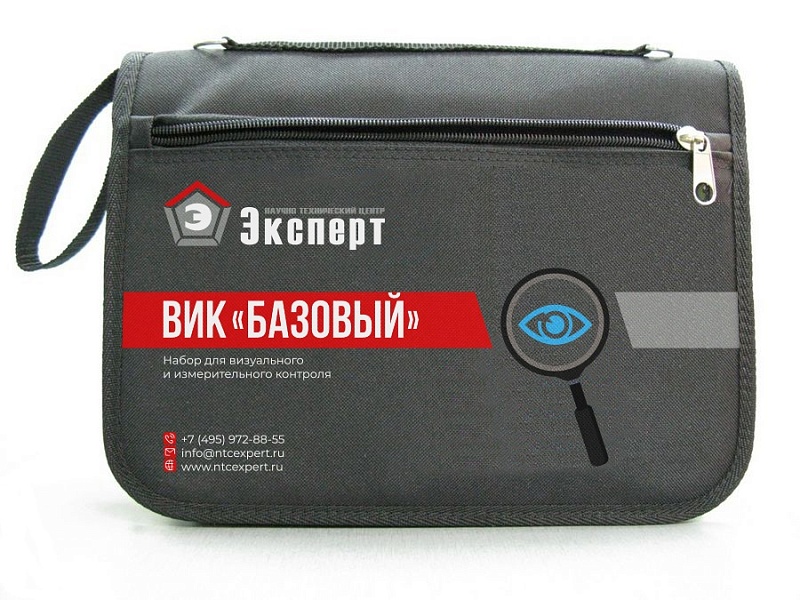

Компания «ТЕХКОН» предоставляет комплект оборудования для визуального и измерительного контроля, включая проверенные инструменты и приспособления. Обращайтесь к нам, и мы поможем подобрать решение, соответствующее всем нормативным требованиям.
