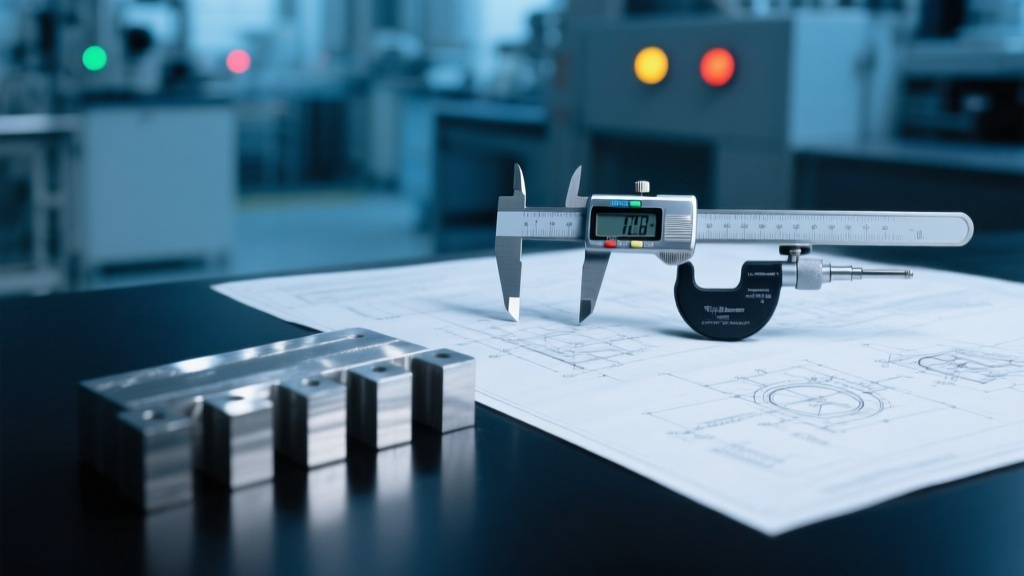

Измерительный инструмент: виды, назначение и правила поверки

Содержание

• Классификация современных средств измерений
• Популярные виды инструментов для контроля геометрии
• Правила подтверждения точности по стандартам ГОСТ
• Рекомендации по эксплуатации и защите инструментов
• Восстановление работоспособности измерительных устройств

Высокая точность определяет жизнеспособность любого инженерного проекта в условиях современного производства. Возможность создания сложных механизмов напрямую зависит от соблюдения единства измерений, которое гарантирует идеальную стыковку узлов, изготовленных на разных предприятиях. Технические средства для фиксации геометрических параметров служат связующим звеном между теоретическим чертежом и готовым изделием.

Метрологическая культура на предприятии формирует надежный фундамент для экономической эффективности, так как достоверные данные позволяют вовремя выявлять отклонения в технологических процессах. Использование выверенных приспособлений сводит к минимуму вероятность выпуска брака, существенно снижая непроизводственные издержки. В современной индустрии измерительные системы прошли путь от простейших линеек до сложнейших комплексов, став неотъемлемой частью управления качеством на каждом этапе.

Классификация современных средств измерений

Систематизация оборудования позволяет специалистам выбирать устройства, максимально соответствующие требуемым допускам и условиям эксплуатации. Существует множество критериев деления приборов на группы: от физического принципа работы до юридического статуса устройства в системе метрологического надзора.

Выбор конкретного решения во многом продиктован масштабами производства и требуемыми квалитетами точности. В единичном изготовлении часто достаточно надежной механики, тогда как массовые серии требуют внедрения автоматизированных систем, интегрируемых непосредственно в станочные линии для мгновенного контроля параметров.

Систематизация по способу взаимодействия и методу считывания

Выбор между традиционными механическими и современными электронными средствами контроля зависит от необходимой скорости обработки данных и квалификации персонала. Важно понимать, как способ отображения информации влияет на итоговую погрешность.

Устройства с ручным считыванием требуют от оператора навыка интерпретации шкалы, что иногда приводит к субъективным ошибкам из-за эффекта параллакса. В отличие от них, цифровые модели оснащены жидкокристаллическими дисплеями, выдающими готовое числовое значение, что исключает неточности округления. Электронные компоненты позволяют не только фиксировать результат, но и передавать его в автоматизированные системы управления качеством в режиме реального времени.

Контактные и бесконтактные методы контроля

Первая группа методов предполагает непосредственное физическое соприкосновение рабочих поверхностей с деталью. Это обеспечивает высокую достоверность, но может приводить к деформации мягких материалов. Бесконтактные технологии, такие как лазерное сканирование или оптическая профилометрия, работают за счет анализа отраженного светового сигнала, что незаменимо при работе с хрупкими или раскаленными объектами. Такой подход позволяет снимать тысячи точек в секунду, формируя полноценное трехмерное облако координат вместо единичных линейных замеров.

Категоризация по функциональному назначению и специализации

В зависимости от широты задач измерительные средства разделяются на универсальные решения для мастерских и узкопрофильное оборудование для производственных линий.

Универсальные приборы, к которым относятся штангенциркули и микрометры, предназначены для контроля широкого спектра линейных размеров и диаметров. Их преимущество заключается в гибкости использования и относительной простоте конструкции, что делает их базовым оснащением любого слесаря. Такие устройства легко адаптируются под разные типы заготовок, не требуя сложной перенастройки или смены дорогостоящей оснастки.

Специализированный инструмент создается для фиксации одного конкретного параметра, например для определения шага резьбы или глубины зуба шестерни. К этой категории также относятся приборы для определения шероховатости поверхности и твердости материалов. Используя современные твердомеры, специалисты получают точные данные о механических свойствах металла без разрушения структуры изделия. Применение специального оснащения оправдано в условиях массового производства, где требуется максимальная скорость контроля с минимальной погрешностью.

Разделение по метрологическому статусу и точности

Помимо конструктивных особенностей, устройства классифицируют по их роли в иерархии обеспечения точности. Рабочие инструменты применяются непосредственно в цехах, в то время как образцовые (контрольные) служат для проверки самих рабочих приборов.

Точность оборудования определяет его применимость для различных технических задач. Высокоточные системы обеспечивают погрешность в пределах 0,001–0,01 мм, что критично для прецизионного машиностроения. Изделия общего назначения с погрешностью до 1 мм используются преимущественно для предварительной разметки и контроля грубых заготовок.

Популярные виды инструментов для контроля геометрии

Каждый вид оборудования спроектирован для решения специфических задач: от определения диаметра вала до выверки параллельности плоскостей. Эффективность мониторинга зависит от правильного подбора устройства под конкретные требования к допускам и условиям замера.

Инженерная практика выделяет несколько основных групп, различающихся способом контакта с деталью и методом преобразования величины. От простейших линейных шкал до сложных комбинированных комплексов — каждый вариант имеет свой регламентированный порядок работы.

Линейные приборы штангенового типа

Штангенинструменты представляют собой наиболее массовый сегмент промышленного оснащения благодаря своей надежности в цеховых условиях и простоте эксплуатации.

• Штангенциркуль — универсальное средство для замера наружных и внутренних габаритов, часто оснащаемое линейкой для контроля глубины отверстий.
• Штангенглубиномер — модификация с широким основанием для точного позиционирования относительно торца паза.
• Штангенрейсмас — устройство на массивном основании, предназначенное для нанесения вертикальной разметки и измерения высоты.
• Штангензубомер — комбинированное решение, позволяющее одновременно фиксировать толщину и высоту зуба шестерни.

Принцип работы основан на совмещении шкал основной штанги и нониуса. Последний позволяет дробить цену деления на части до 0,1 или 0,05 мм. В современных цифровых версиях вместо нониуса используется измерительная система, которая мгновенно выводит результат на экран, ускоряя процесс приемки деталей.

Прецизионные микрометрические устройства

Для задач, требующих точности до нескольких микрон, применяются инструменты, использующие винтовую пару для преобразования вращения в линейное перемещение.

Микрометры обеспечивают значительно более высокую точность, чем штангенциркули, благодаря малому шагу винта и мелким делениям на барабане. Это позволяет фиксировать изменения размера до 0,01 мм, а в прецизионных моделях — до 0,001 мм. Важным элементом конструкции выступает трещотка — механизм, ограничивающий измерительное усилие для предотвращения деформации изделия.

Основные исполнения:

• Гладкие — стандартные устройства со скобой для замера наружных поверхностей валов.
• Резьбовые — оснащаются вставками для измерения среднего диаметра резьбы.
• Листовые — имеют увеличенный вылет скобы для контроля толщины листов.
• Нутромеры — предназначены для проверки внутренних диаметров отверстий.

Вспомогательные средства контроля зазоров и геометрии

Помимо шкальных приборов, в производстве активно применяются средства сравнения и контроля отклонений формы, работающие без прямой цифровой индикации.

• Поверочные линейки — используются для проверки прямолинейности поверхностей методом «на просвет».
• Щупы — наборы калиброванных пластин для определения величины зазора.
• Резьбовые и радиусные шаблоны — стальные пластины с профилями, соответствующими стандартам резьбы или радиусам.
• Концевые меры длины (КМД) — прецизионные плитки, являющиеся эталоном размера для настройки других устройств.

Эти средства незаменимы при проведении слесарно-сборочных работ для быстрой оценки качества подгонки. В дополнение к ним современные измерители шероховатости позволяют получить точные количественные параметры чистоты поверхности, исключая субъективность визуальной оценки.

Специализированные поверочные приспособления

Для контроля ориентации деталей в пространстве применяются особые категории инструментов. Поверочные призмы незаменимы для разметки и выверки осей валов, а также для проверки параллельности поверхностей, обеспечивая надежную фиксацию цилиндрических объектов.

Угломеры позволяют с высокой точностью мониторить угловые сопряжения. Слесарные модели часто оснащаются нониусной шкалой, что помогает выявлять отклонения в долях градуса, гарантируя точность сборки сложных металлоконструкций. Профессиональный комплект оборудования для визуального контроля включает в себя все необходимое для выявления дефектов и оценки качества сварных соединений.

Правила подтверждения точности по стандартам ГОСТ

Функционирование оборудования в правовом поле невозможно без официального подтверждения его точности. Государственный надзор обеспечивает единство измерений, гарантируя идентичность эталонов во всех регионах, что критически важно для оборонной, авиационной и медицинской отраслей.

Основная цель метрологического контроля — гарантировать, что каждое устройство в социально значимых сферах соответствует заявленному классу. Это исключает риски, связанные с выпуском брака или нарушением регламентов на опасных объектах.

Законодательное регулирование и сфера государственного контроля

Основополагающим документом в этой области является Федеральный закон № 102-ФЗ «Об обеспечении единства измерений», который жестко разграничивает сферы применения техники.

Если прибор используется в медицине, торговле или при выполнении гособоронзаказа, он обязан находиться в Государственном реестре средств измерений. Попадание в реестр подтверждает, что модель успешно прошла испытания на стабильность и точность. Для таких устройств поверка является обязательной, тогда как калибровка носит добровольный характер. Все профессиональные системы, которые предлагает компания «ТЕХКОН», соответствуют актуальным метрологическим стандартам и внесены в необходимые реестры.

Виды и периодичность метрологических испытаний

Подтверждение точности — процесс регулярный, сопровождающий прибор на протяжении всего срока службы и разделенный на несколько этапов:

Таблица: основные виды метрологических испытаний и условия их проведения

Результаты испытаний фиксируются в электронной базе данных ФГИС «Аршин». Сегодня юридическую силу имеет именно цифровая запись в реестре, что исключает использование поддельных свидетельств и позволяет мгновенно проверять статус устройства по его серийному номеру.

Оформление результатов и знаки поверки

После успешного завершения процедуры на прибор наносится специальный знак: клеймо, наклейка со штрихкодом или запись в паспорте. Знак содержит шифр организации и дату работ, что позволяет быстро подтвердить актуальность метрологического статуса.

Для изделий, признанных непригодными, выдается соответствующее извещение с указанием причин несоответствия эталонам. Дальнейшая эксплуатация таких инструментов запрещена до устранения неисправностей и повторного прохождения процедуры.

Рекомендации по эксплуатации и защите инструментов

Долговечность оборудования напрямую зависит от дисциплины его использования и регулярности профилактики. Даже прецизионная техника может прийти в негодность при эксплуатации в условиях повышенной влажности или абразивного загрязнения без должного ухода.

Грамотный сервис включает в себя не только очистку, но и функциональную диагностику. Своевременное обнаружение микротрещин или люфтов позволяет избежать серьезных поломок и сохранить метрологические параметры в пределах нормы.

Влияние факторов окружающей среды на точность измерений

Физические свойства материалов делают инструменты чувствительными к климатическим колебаниям, что может искажать результаты контроля.

Температурный режим — определяющий фактор: международным стандартом признана температура +20 °C. При отклонении от нее металл расширяется или сжимается, что на большой длине дает ощутимую погрешность. В лабораториях приборы выдерживают рядом с деталью несколько часов для термостабилизации. Высокая влажность провоцирует коррозию на полированных поверхностях, что необратимо портит класс точности.

Регламент ежедневного обслуживания и консервации

Регулярный уход за оснащением должен стать автоматическим процессом, завершающим каждую рабочую смену:

• Очистка — после контакта с деталью поверхности протирают салфеткой для удаления следов СОЖ и загрязнений.
• Смазка — микровинты и направляющие требуют тонкого слоя приборного масла для плавности хода.
• Хранение узлов — измерительные поверхности (губки, пятки) должны быть разведены на 1–2 мм для снятия внутренних напряжений.
• Защита — каждый прибор следует хранить в индивидуальном футляре или ложементе.

Особое внимание уделяется состоянию шкал: пыль и стружка в пазах действуют как абразив. Для очистки труднодоступных мест рекомендуется использовать мягкие кисти или сжатый воздух, избегая жестких металлических щеток.

Организация системы складского хранения

Для долгосрочного сохранения работоспособности инструменты должны находиться в отапливаемых помещениях при температуре от +10 до +35 °C. Важно исключить присутствие в воздухе агрессивных паров, вызывающих окисление.

Размещение на стеллажах производится согласно габаритам и весу: тяжелые поверочные плиты располагают на нижних ярусах. Оборудование, не планируемое к использованию длительное время, подлежит обязательной консервации техническим вазелином и упаковке в герметичные кейсы.
