Что такое видеоэндоскоп

Содержание:

1. Устройство и принцип работы видеоэндоскопа
   • Основные компоненты конструкции
   • Принцип передачи изображения и управления
   • Дополнительные функциональные возможности
2. Основные виды и классификация видеоэндоскопов
   • Классификация по конструкции зонда
   • Классификация по способу вывода изображения
   • Классификация по сфере применения
3. Ключевые сферы применения
   • Автомобильная отрасль
   • Промышленность и энергетика
   • Строительство и ЖКХ
   • Авиация и безопасность
   • Применение в медицине
4. Главные достоинства и возможности
5. Как выбрать

Видеоэндоскоп — это современный прибор для визуального осмотра внутренних поверхностей и скрытых полостей объектов. Он позволяет обследовать труднодоступные участки без разборки узлов и агрегатов, что делает его важным инструментом для неразрушающего контроля.

Изначально разработанная для медицины, технология эндоскопии теперь широко используется в различных отраслях, включая промышленность, автомобильный ремонт и строительство, для точной и быстрой диагностики внутреннего состояния оборудования.

Устройство и принцип работы видеоэндоскопа

Эффективность зависит от его конструкции. Несмотря на разнообразие моделей, все они имеют общие элементы, обеспечивающие захват, передачу и отображение визуальной информации из скрытых областей.

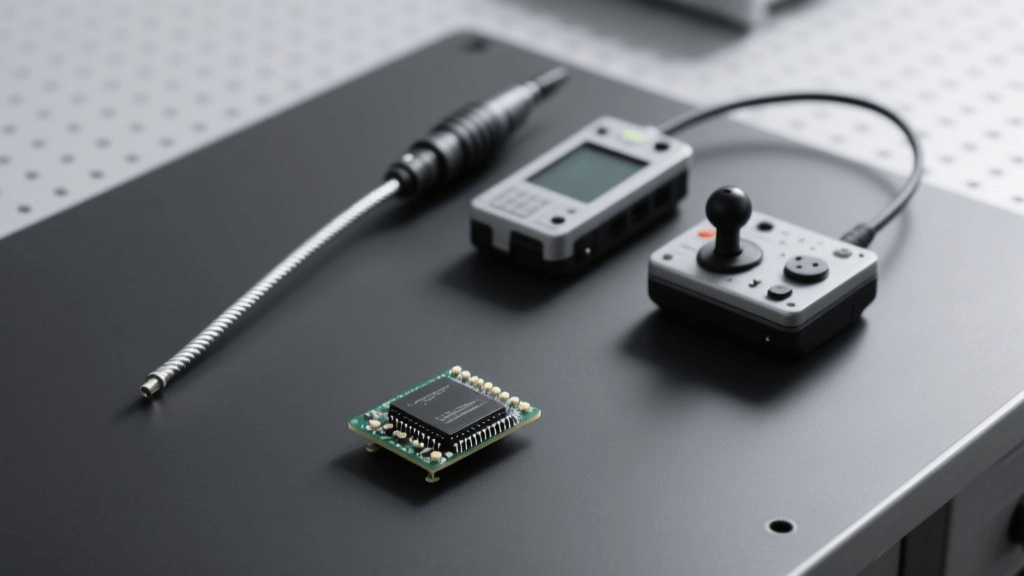

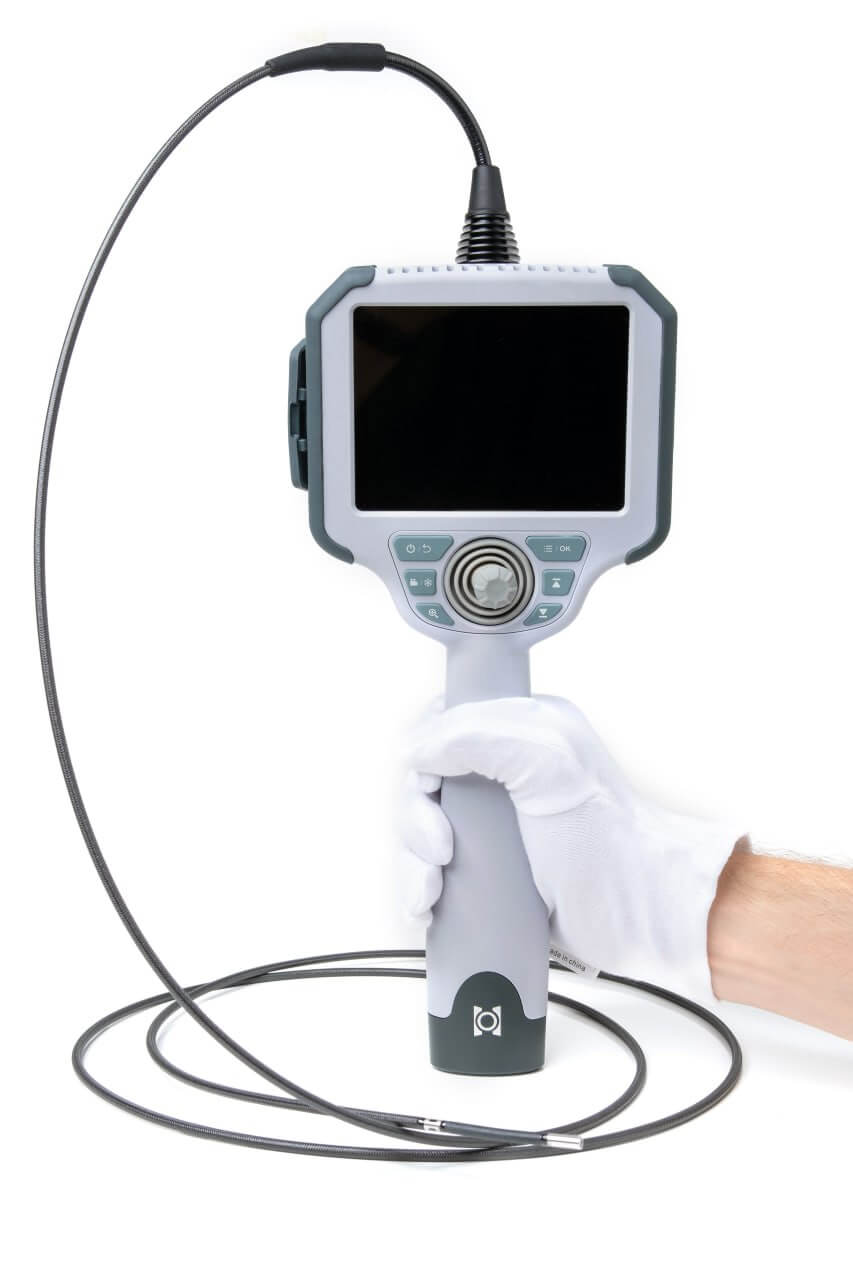

Основные компоненты конструкции

1. Рабочий зонд

Это основной элемент устройства — длинная трубка, которая вводится в исследуемую полость. Зонды бывают:

• гибкими — для прохода через изогнутые каналы;
• жесткими (бороскопы) — для осмотра прямолинейных участков. Длина и диаметр зонда могут варьироваться от 1 до 30 метров и более, в зависимости от назначения. Промышленные модели часто оснащаются армированным покрытием для повышения прочности.

2. Видеокамера и система освещения

На конце зонда установлен оптический модуль с видеокамерой и системой подсветки. Качественное освещение (обычно светодиоды) необходимо для четкой картинки в темных пространствах. Некоторые модели оснащаются двумя камерами (фронтальной и боковой), что позволяет изменять ракурс без извлечения зонда.

3. Блок управления и отображения

Это корпус с экраном для показа изображения в реальном времени. Здесь находятся органы управления: кнопки для фото- и видеозаписи, регулировки яркости подсветки, а также джойстики для контроля артикуляции зонда (изгиба его наконечника в разных направлениях).

Принцип передачи изображения и управления

Работа устройства основана на цифровой технологии. Камера на конце зонда преобразует изображение в цифровой сигнал, который передается через кабель на процессор в блоке управления. Этот процессор обрабатывает данные. Он выводит изображение на экран, позволяя оператору видеть исследуемую область в режиме реального времени.

Дополнительные функциональные возможности

Некоторые модели видеоэндоскопов оснащены инструментальным каналом. Это полый канал внутри зонда. Он позволяет вводить миниатюрные инструменты для выполнения манипуляций в зоне осмотра:

• в технических моделях могут быть захваты или магниты для извлечения деталей;
• в медицинских эндоскопах — щипцы для биопсии или электроды для коагуляции тканей.

Наличие инструментального канала делает устройство многофункциональным и расширяет его диагностические возможности.

Основные виды и классификация видеоэндоскопов

Рынок предлагает множество моделей для различных задач. Чтобы ориентироваться в разнообразии, их классифицируют по ключевым параметрам: конструкции рабочего зонда, способу подключения и сфере применения.

Классификация по конструкции зонда

1. Гибкие видеоэндоскопы

Эластичный зонд, который легко проходит через изогнутые каналы. Камера на гибком конце управляется для направленного осмотра. Универсальный вариант для большинства задач.

2. Жесткие видеоэндоскопы (бороскопы)

Прямой, негнущийся зонд с высоким качеством изображения. Подходит для осмотра объектов с прямым доступом.

3. Полужесткие видеоэндоскопы

Зонд, сохраняющий заданную форму. Удобен для проталкивания на большие расстояния без дополнительных приспособлений.

Классификация по способу вывода изображения

1. Автономные видеоэндоскопы

Оснащены встроенным дисплеем, что делает прибор самостоятельным и идеальным для работы в полевых условиях.

2. Проводные (USB) видеоэндоскопы

Подключаются к внешнему устройству (ноутбуку, планшету, смартфону) через кабель, выводя изображение на экран с помощью специального ПО. Компактное и доступное решение.

3. Беспроводные (Wi-Fi) видеоэндоскопы

Подключаются к внешнему устройству через Wi-Fi, предоставляя максимальную свободу движений. Особенно удобны в ограниченных пространствах.

Классификация по сфере применения

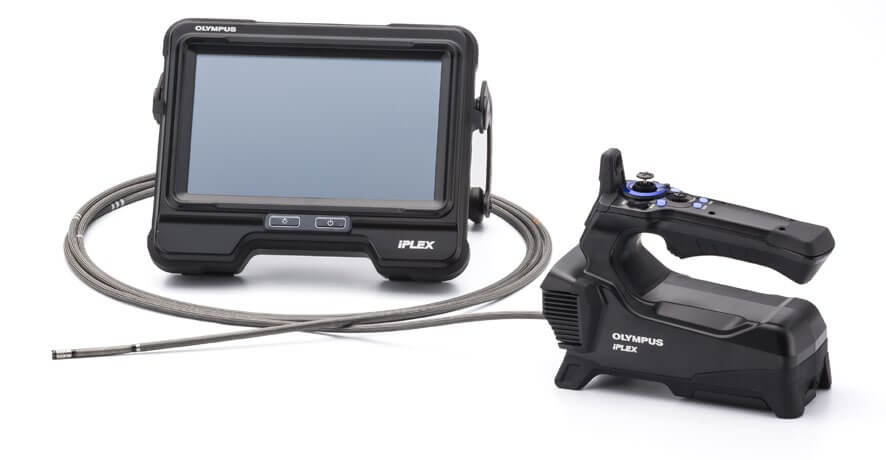

1. Технические (промышленные) видеоэндоскопы

Предназначены для диагностики оборудования, трубопроводов, конструкций и транспортных средств. Отличаются прочностью, устойчивостью к агрессивным средам и широкому диапазону температур.

2. Медицинские видеоэндоскопы

Используются для диагностики и малоинвазивных операций на внутренних органах. Требуют строгих стандартов безопасности, стерильности и биосовместимости материалов.

Ключевые сферы применения

Видеоэндоскопы, благодаря своей способности заглядывать в труднодоступные места, находят широкое применение в самых разных отраслях: от автомобильного сервиса до контроля за состоянием атомных реакторов. Эти устройства позволяют проводить точную диагностику, предотвращать поломки и обеспечивать безопасность.

Видеоэндоскопы являются важнейшим инструментом неразрушающего визуального контроля, используемым в десятках отраслей для проверки оборудования и материалов.

Автомобильная отрасль

Эти устройства помогают проводить диагностику без разборки в автосервисах и в рамках личного использования. С их помощью можно осматривать стенки цилиндров, поршни, клапаны и катализаторы, выявляя трещины, износ и коррозию. Это позволяет заранее обнаруживать проблемы, такие как износ колпачков или колец, а также точно оценить реальный пробег двигателя при покупке подержанного автомобиля.

Промышленность и энергетика

Видеоэндоскопы применяются для планового и аварийного контроля критически важного оборудования. Они позволяют инспектировать турбины, теплообменники, трубопроводы и сварные швы, выявляя дефекты, такие как трещины, коррозия и эрозийный износ. Также их используют для оценки состояния футеровки промышленных печей. В таких отраслях, как машиностроение, энергетика и нефтегазовая промышленность, компания «ТЕХКОН» поставляет профессиональное оборудование для сложных производственных условий.

Строительство и ЖКХ

В строительстве и ЖКХ видеоэндоскопы необходимы для проверки состояния инженерных коммуникаций, таких как вентиляционные шахты, дымоходы и системы водопровода. Они помогают обнаруживать засоры, трещины и несанкционированные врезки, а также исследовать скрытые строительные конструкции и пустоты в стенах и перекрытиях.

Авиация и безопасность

В авиации эти устройства используются для осмотра двигателей и других труднодоступных узлов перед полетом. В службах безопасности видеоэндоскопы нужны при досмотре транспортных средств, контейнеров и помещений: они выявляют спрятанные предметы без необходимости вскрытия конструкций.

Применение в медицине

В медицине видеоэндоскопы используются для диагностики и проведения малоинвазивных процедур. Они позволяют осматривать внутренние органы, такие как желудок, кишечник, бронхи и мочевой пузырь, для раннего выявления патологий. Также через эндоскоп можно проводить биопсию и другие терапевтические манипуляции.

Главные достоинства и возможности

Видеоэндоскопы предлагают значительные преимущества, повышая экономическую эффективность, точность и безопасность диагностики.

У этой технологии множество плюсов.

• Экономия времени и ресурсов. Исключается необходимость в разборке сложных механизмов, что сокращает затраты на диагностику.
• Неразрушающий контроль. Проверка проводится без повреждения объекта, что важно для дорогого и ответственного оборудования.
• Высокая точность и наглядность. Прямой осмотр позволяет точно выявить дефекты и их местоположение, в отличие от косвенных методов, таких как ультразвуковой контроль с использованием дефектоскопов.
• Возможность документирования. Фото- и видеозапись результатов инспекции позволяет сохранить данные для анализа и отчетности.
• Повышение безопасности. Оператор может проводить проверку объектов в опасных условиях (при высоких температурах, в агрессивных средах, под напряжением) без риска для себя.
• Доступ к труднодоступным зонам. Возможность инспекции мест, которые невозможно осмотреть другими методами без разрушения объекта.
• Контроль качества после ремонта. Позволяет проверять правильность сборки и корректность работы без необходимости разборки.

Как выбрать

Правильный выбор видеоэндоскопа — залог эффективной работы. Чтобы принять обоснованное решение, важно учитывать цели использования прибора и его ключевые характеристики.

Перечислим основные параметры.

• Диаметр и длина зонда. Диаметр должен быть меньше минимального размера отверстия для проведения инспекции. Длина — достаточной для достижения самых удаленных участков.
• Тип зонда (гибкий или жесткий). Для прямолинейных каналов лучше выбрать жесткий бороскоп, который обеспечивает высокое качество изображения. Для изогнутых путей необходим гибкий или полужесткий зонд.
• Разрешение камеры. Напрямую влияет на детализацию изображения. Для большинства задач достаточно 640 x 480 пикселей, но для выявления микротрещин и мелких дефектов лучше выбрать модели с HD-разрешением (1280 x 720 и выше).
• Угол обзора и фокусное расстояние. Широкий угол обзора позволяет охватить больше пространства за один раз. Фокусное расстояние определяет, на каком расстоянии изображение будет максимально четким.
• Наличие артикуляции. Функция изгиба наконечника зонда важна для осмотра боковых стенок и скрытых областей. Для простых задач можно выбрать модель без артикуляции.
• Качество подсветки. Для работы в темных местах необходим хороший источник света с регулировкой яркости, чтобы избежать засветов на блестящих поверхностях.
• Степень защиты. При работе в условиях высокой влажности и пыли или с техническими жидкостями (маслом, топливом) выберите модель класса IP67.
• Материалы и прочность зонда. Модель должна быть устойчива к агрессивным средам и механическому износу. Оплетка из вольфрама значительно продлевает срок службы устройства.
• Автономность и тип подключения. Для длительных полевых работ важен аккумулятор с высокой емкостью. Выбор между встроенным экраном, USB или Wi-Fi-подключением зависит от специфики вашей работы.

Видеоэндоскоп — незаменимый инструмент для точной диагностики в самых труднодоступных местах. Для эффективного выполнения задач в промышленности важно выбрать надежное оборудование. В компании «ТЕХКОН» представлен широкий ассортимент проверенных приборов для неразрушающего контроля, которые помогут вам решать производственные задачи с высокой точностью.
