Ультразвуковой сканер FlexoFORM

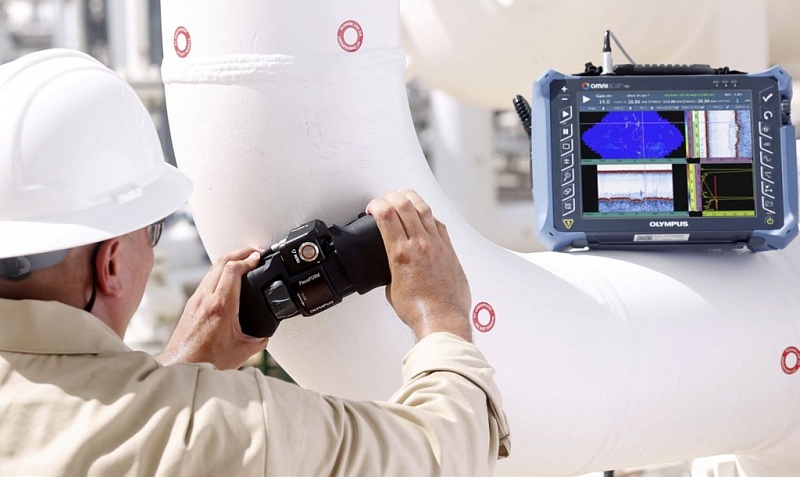

Сканер FlexoFORM™ решает проблему контроля отводов трубопроводов, обеспечивая 100%-й охват сканирования и интуитивную C-скан развертку. Решение использует технологию гибкой фазированной решетки и концепцию водяного столба; сканер прост в использовании и обеспечивает высокую производительность.

Благодаря наличию магнитных колес требуется минимальный физический нажим на сканер в ходе контроля. Магнитные колеса надежно удерживают сканер на трубе, тогда как уплотнительная прокладка, плотно прилегающая к поверхности, удерживает водяной столб. Призма минимизирует расходование воды и позволяет легко удалять воздушные пузырьки. Призма позволяет устанавливать сканер как на вогнутых, так и на выпуклых поверхностях гиба, на поверхностях с умеренной шероховатостью, и синхронизировать данные по переднему фронту.
Единственный компонент, который меняется в зависимости от диаметра трубы, – это призма. Гибкий ПФР принимает форму призмы, располагаясь концентрично поверхности отвода. Это позволяет использовать законы фокусировки под углом 0 град., как при контроле плоских поверхностей.

Сканер FlexoFORM используется с дефектоскопом OmniScan® MX2 или SX для сбора и хранения данных с разрешением 1 мм × 1 мм, в целях обнаружения и измерения таких дефектов и аномалий, как остаточная толщина стенки, питтинговая коррозия и внутренние расслоения или включения. Запись данных с высокой плотностью и разные режимы просмотра данных в дефектоскопе или программном обеспечении OmniPC обеспечивают четкую визуализацию состояния труб и упрощают интерпретацию полученных результатов. Поскольку покрывается вся поверхность отвода, сканер FlexoFORM требует минимального вмешательства оператора и обеспечивает улучшенную вероятность обнаружения по сравнению с обычным выборочным контролем.

В ходе сканирования кодировщик записывает позиции сканера, а кнопка индексации, расположенная непосредственно на сканере, используется для индексирования по второй оси и создания двумерной карты поверхности в том же файле.

Контроль в продольном направлении со сканером FlexoFORM™

Сканер FlexoFORM также используется для продольного сканирования труб. Данная конфигурация используется, в частности, для контроля труб малого диаметра, или если зона интереса сконцентрирована в определенном месте на поверхности трубы. В таких ситуациях, лучше выполнять контроль по продольной оси трубы, вместо сканирования по окружности с плоским ФР-преобразователем. Сканер FlexoFORM может также использоваться для контроля стенок в электрических бойлерах.

Помимо стандартных призм, доступны также призмы для контроля труб малого диаметра и призмы для автоматизированного растрового сканирования по двум осям. Все эти призмы используют один и тот же гибкий ФР-преобразователь.

Используются для контроля труб диаметром менее 114,3 мм. Возможно ручное сканирование экстрадосов отводов или труб с НД от 25,4 мм до 101,6 мм. Призма может использоваться с кодировщиком Mini-Wheel™ для создания кодированного однострочного скана.

Сканер HydroFORM® в комбинации со сканером MapROVER™ или SteerROVER – надежное и проверенное на практике решение для 100%-го контроля труб на наличие коррозии. В некоторых приложениях, предпочтительнее будет продольное сканирование нежели сканирования по окружности. Призмы серии SFA1-AUTO используются на трубах диаметром (НД) 203 мм и более, включая плоские поверхности.
