Новое поколение сканеров для реализации PA и TOFD. Простая и удобная конструкция сканера в виде «мышки» позволяет проводить контроль с обеих сторон сварного соединения одновременно, тем самым повышая эффективность и скорость проведения контроля.
Сканер PTS-P05 от компании SIUI специально разработан для ручного контроля плоских сварных соединений, сварных соединений труб методом фазированной решетки и TOFD-методом.
Сканер PTS-P05 совместим с ультразвуковыми дефектоскопами позволяющие реализовывать PA и TOFD - метод.
Для удобства перемещения по поверхности объектов контроля сканер PTS-P05 оснащен магнитными колесами со встроенным энкодером.
- Простота в использовании
- Магнитные колеса позволяют удерживать сканер на объекте контроля
- Прижимной механизм позволяет создать хороший контакт датчика с объектом контроля
- Крепление позволяет устанавливать датчики различных размеров
- Крепежная рейка позволяет устанавливать датчик на необходимом расстоянии от сварного соединения
- Встроенный энкодер с разрешением 8,2 шаг/мм.
- Эргономичный дизайн в виде “мышки” для удобного управления
- Возможность менять конфигурацию, исходя из требований контроля
- Имеет малый вес (1 кг)
- Простота в сборке, разборке и обслуживании
| Параметр | Описание |
| Вес |
С одним датчиком 1 кг С двумя датчиками 1.1 кг |
| Размер | макс. 73х200х220 мм |
| Сканирование | прямолинейное |
| Разъем энкодера | 4 канальный |
| Шаг энкодера | 0,122 мм |
| Класс защиты | IP66 |
| Рабочая температура | 0～40℃ (0～104℉) |
| Рабочее атмосферное давление | 700 гПа～1060 гПа |
| Относительная влажность | 30％～85％ |
| Применение на объектах контроля |
Пластина, труба диаметром ≥ 60 мм с использованием одного датчика Пластина, труба диаметром ≥ 250 мм с использованием двух датчиков |
| *Если приобретается поперечная планка длиной 250 мм, длина сканера с одним и двумя датчиками изменяется с 200 мм на 250 мм. | |
В зависимости от требований и задач при контроле конструкция сканера может иметь различные конфигурации. С помощью специально разработанных держателей могут устанавливается один/два PA-преобразователя (с прямой или наклонной призмой) или пара TOFD-преобразователей.

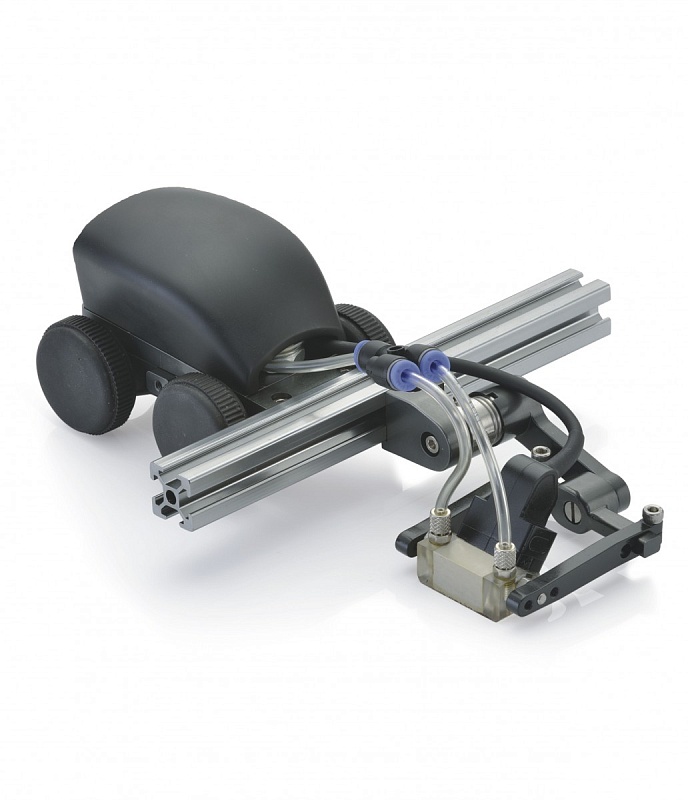

- Один ФР-преобразователь
- Два ФР-преобразователя
- Пара TOFD-преобразователей

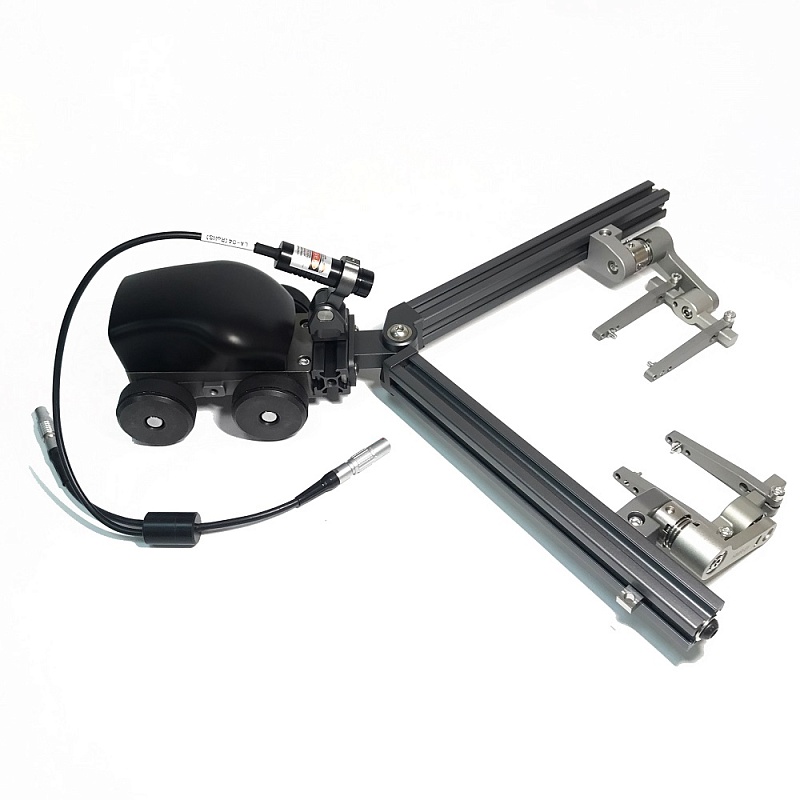

- Специализированный под задачи Заказчика. Контроль под углом 90 °. Разработан для ПАО «Транснефть».
