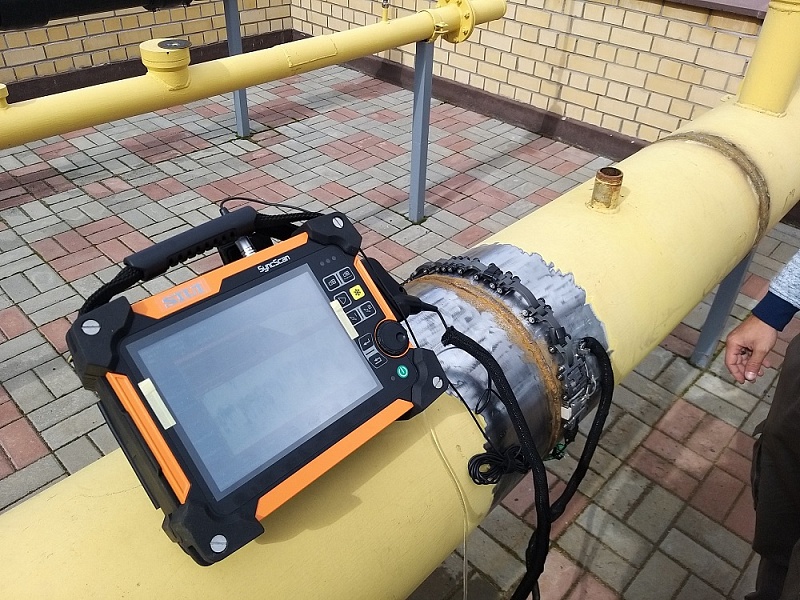

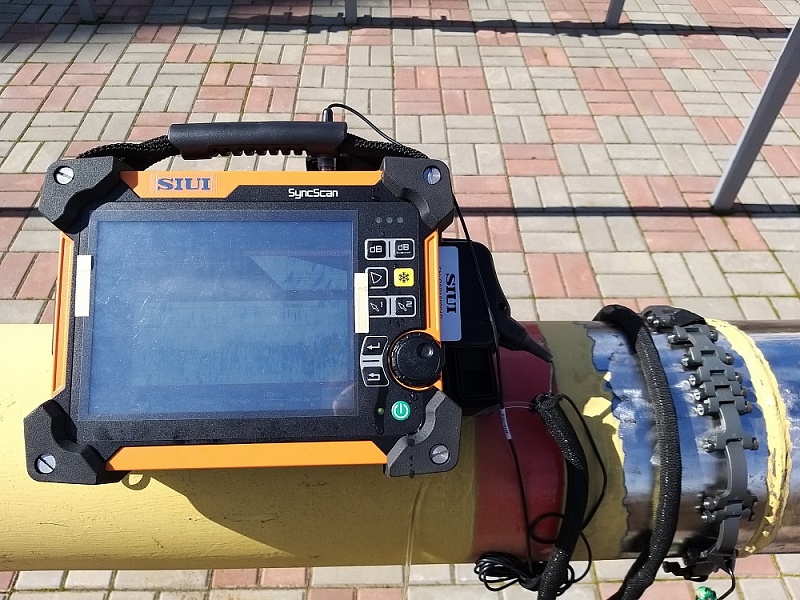

Сканер LPS-07 для контроля труб среднего диаметра совместимый с ультразвуковым дефектоскопом с возможностью реализации метода фазированных решеток.
Сканеры серии LPS, производства компании SIUI совместимы с приборами от компаний Olympus/ Sonatest/ GE/ M2M/ TD/ Sonotron, и т.д
- Компактный, легкий, портативный, водонепроницаемый.
- Быстрая смена датчиков и призм к ним.
-
Поддержка двух датчиков фазированной решетки.
-
Контроль труб диаметром 100-300 мм.
-
Идеально подходит для контроля в труднодоступных местах.
-
Точность сканера: 27,2 шагов/мм.
-
Регулировка расстояния между датчиками 0-55 мм.
-
Обеспечение стабильного контакта с объектом контроля.
-
Полиуретановые колеса обеспечивают сканеру плавное радиальное перемещение вдоль трубы.
-
Контроль с высокой повторяемостью результатов.
-
Простая конструкция крепления, отсутствие необходимости разбирать весь сканер.
-
Два вида контроля: с одной стороны сварного соединения и одновременно с двух сторон.
-
Быстрая и простая замена датчиков и призм при работе с различными объектами контроля.
| Модель датчика |
Частота МГц |
Количество элементов |
Шаг мм |
Подъем мм |
Апертура мм |
Наименование призмы |
| 5.0SL16-0.5-10R35E | 5 | 16 | 0.5 | 10 | 35 | 8R(35)60S4-AOD-XX |
| 7.5SL16-0.5-10R35E | 7.5 | 16 | 0.5 | 10 | 35 | 8R(35)60S4-AOD-XX |
| 10SL16-0.5-10R35E | 10 | 16 | 0.5 | 10 | 35 | 8R(35)60S4-AOD-XX |
| 3.5SL32-0.5-10R35E | 3.5 | 32 | 0.5 | 10 | 35 | 16R(35)60S4-AOD-XX |
| 7.5SL32-0.5-10R35E | 7.5 | 32 | 0.5 | 10 | 35 | 16R(35)60S4-AOD-XX |
Низкопрофильные ФР-датчики и призмы совместимы со сканером "Cobra" от Olympus и "Circ-it" от Jireh
Призмы для датчиков ФР с 16 элементами:
| Модель призмы | Описание | X мм | XТ мм | Z мм |
Скорость м/с |
Угол ввода |
L мм | W мм | H мм |
Диаметр крепежного отверстия мм |
| 8R(35)60S4-I-AOD-140 |
35°-70° Поперечная волна |
17.7 | 1.3 | 4.2 | 2360 | 60° | 18 | 22 | 12.4 | Ø3 |
| 8R(35)60S4-I-AOD-195 | 12.2 | |||||||||
| 8R(35)60S4-I-AOD-250 | 12.1 | |||||||||
| 8R(35)60S4-I-AOD-270 | 12.1 | |||||||||
| 8R(35)60S4-I-AOD-300 | 12.1 |
Призмы для датчиков ФР с 32 эл:
| Модель призмы | Описание | X мм | XТ мм | Z мм |
Скорость м/с |
Угол ввода |
L мм | W мм | H мм |
Диаметр крепежного отверстия мм |
| 16R(35)60S4-I-AOD-140 |
35°-70° Поперечная волна |
26.7 | 2.3 | 4.6 | 2360 | 60° | 29 | 22 | 18.6 | Ø3 |
| 16R(35)60S4-I-AOD-195 | 18.4 | |||||||||
| 16R(35)60S4-I-AOD-250 | 18.3 | |||||||||
| 16R(35)60S4-I-AOD-270 | 18.3 | |||||||||
| 16R(35)60S4-I-AOD-300 | 18.2 |
Варианты TOFD датчиков:
|
Модель датчика |
Частота МГц |
Диаметр элемента мм |
Макс.напряжение импульса В |
Диаметр резьбы | Призмы |
| T5-3MD-UN | 5 | 3 | -500 | UN:3/8-32UNEF | TFJ-45/60/70/80-UN-I-AOD-XX |
| T5-6MD-UN | 5 | 6 | -500 | ||
| T7.5-3MD-UN | 7.5 | 3 | -300 | ||
| T7.5-6MD-UN | 7.5 | 6 | -300 | TFK-45/60/70/80-UN-I-AOD-XX | |
| T10-3MD-UN | 10 | 3 | -300 | ||
| T10-6MD-UN | 10 | 6 | -300 | ||
| T15-3MD-UN | 15 | 3 | -200 |
Призмы для датчиков TOFD с частотой 5 и 7.5 МГц:
| Модель призмы | Тип волны |
Скорость м/с |
Угол ввода |
L мм | W мм | H мм | фD мм | R | Диаметр резьбы |
| TFJ-60-UN-I-AOD-140 |
Продольная волна |
2730 | 60 | 14.5 | 22 | 11.6 | 3х2 | 72.5 | UN:3/8-32UNEF |
| TFJ-60-UN-I-AOD-195 | 11.4 | 102.5 | |||||||
| TFJ-60-UN-I-AOD-250 | 11.3 | 130 | |||||||
| TFJ-60-UN-I-AOD-270 | 11.3 | 142.5 | |||||||
| TFJ-60-UN-I-AOD-300 | 11.2 | 155 |
Призмы для датчиков TOFD с частотой 10 и 15 МГц:
| Модель призмы | Тип волны |
Скорость м/с |
Угол ввода |
L мм | W мм | H мм | фD мм | R | Диаметр резьбы |
| TFK-60-UN-I-AOD-140 |
Продольная волна |
2360 | 60 | 14.5 | 22 | 11.6 | 3х2 | 72.5 | UN:3/8-32UNEF |
| TFK-60-UN-I-AOD-195 | 11.4 | 102.5 | |||||||
| TFK-60-UN-I-AOD-250 | 11.3 | 130 | |||||||
| TFK-60-UN-I-AOD-270 | 11.3 | 142.5 | |||||||
| TFK-60-UN-I-AOD-300 | 11.2 | 155 |
Технические характеристики:
| Параметры | LPS-07 | LPS-08 |
| Контроль методом | С одной стороны PA | С двух сторон PA или TOFD |
| Вес | 0.7 кг | 1.3 кг |
| Размер | 440х340х190 мм | |
| Сканирование | Прямолинейное | |
| Точность сканера | 27,2 шаг/мм | |
| Класс защиты | IP68 | |
| Диаметр труб | 100-300 мм | |
| Рабочая температура | 0-40°С | |
| Влажность среды | 30-85% | |
| Атмосферное давление | 700-1060 мм рт. ст. | |
Дополнительное приспособление АВ-04
Не рекомендуется для двухстороннего контроля.
Описание механизма:
Приспособление - AB-04 подходит для контроля отвода с наружным диаметром от 168 мм, отвод 45 или 90 градусов, может работать только со сканерами LPS-05/06/07.
Важно, для работы необходим дополнительный датчик со специальным направлением кабеля, в отличие от обычного низкопрофильного преобразователя
Если вы используете его для двойного контроля фланцев, два преобразователя не будут стоять на одной линии, что означает, что ПЭП не могут стоять лицом к лицу, как например в сканере LPS-08, если вы используете его для контроля прямого участка трубы.
