Сканер LPS-02 для контроля труб малого диаметра от 20 до 114 мм (до 168 мм по запросу) совместимый с ультразвуковым дефектоскопом с возможностью реализации метода фазированных решеток.

Подробнее

Описание

Сканер LPS-02 для контроля труб малого диаметра от 20.32 до 114.3 мм (до 168.0 мм по запросу) совместимый с ультразвуковым дефектоскопом с возможностью реализации метода фазированных решеток.

Сканеры LPS (Low profile crawlers), производства компании SIUI совместимы с приборами от компаний Olympus/ Sonatest/ GE/ M2M/ TD/ Sonotron, и т.д.

Применение:

Односторонний контроль швов приварки отводов, тройников и фасонных элементов c LPS 01
Двухсторонний контроль кольцевых швов труб за один проход одновременно двумя датчиками ФР c LPS 02

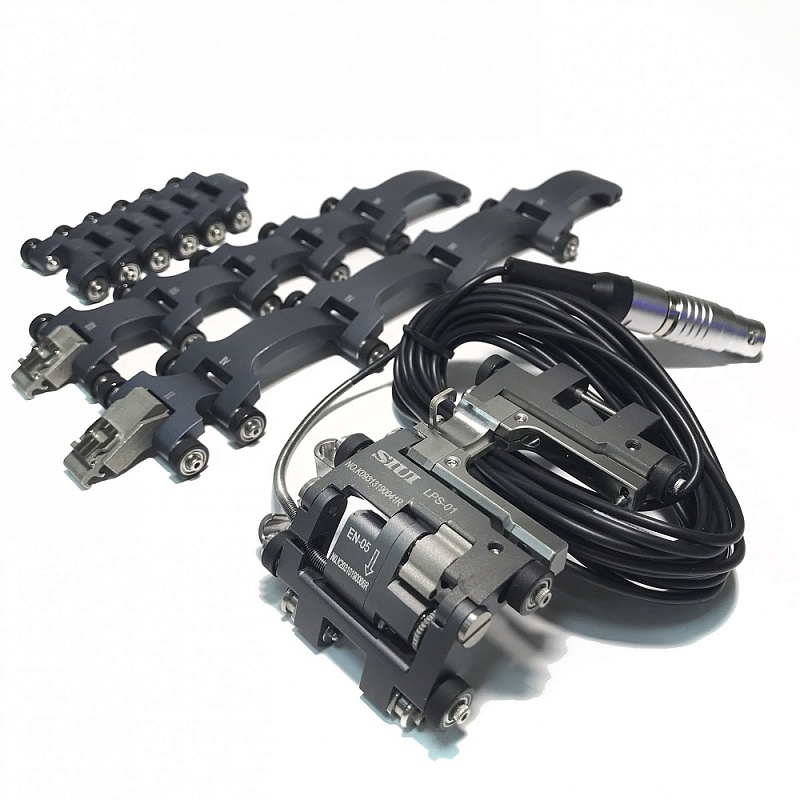

Сканер LPS-01 (Low profile crawlers) - для одностороннего контроля

Преимущества:

Компактный, легкий и портативный
IP68, водонепроницаемый корпус не подверженный коррозии
Контроль в труднодоступных местах: зазор 15 мм с датчиком на 16 элементов, и 20 мм с датчиком на 32 элемента
Регулировка расстояния между датчиками 0-55 мм
Быстрая смена датчиков и призм к ним
Обеспечение стабильного контакта с объектом контроля
Плавное перемещение сканера по поверхности трубы
Контроль с высокой повторяемостью результатов
Два вида контроля: с одной стороны сварного соединения и одновременно с двух сторон

Особенности:

Энкодер EN-05 IP68, 0.08 кг
Точность: 32.6 ш а г /мм
Цепь LPS-01-SP 0.34 кг (с учетом всех звеньев)
Уретановые колеса. Плавное перемещение вдоль шва с минимальным боковым смещением
Ручная подача жидкости
Удобный замочный механизм Быстрая замена звеньев без разборки всего сканера

Технические характеристики:

Наименование:	LPS-01	LPS-02
Вес	0.42 кг	0.8 кг
Размер	440х340х185 мм
Сканирование	Прямолинейное
Шаг энкодера	0,04 мм
Класс защиты	IP66
Диаметр труб	20.32-168 мм
Рабочая температура	0-40°С
Влажность среды	30-85%
Атмосферное давление	700-1060 мм рт. ст.

Аксессуары и комплектация:

Наименование:	LPS-01	LPS-02
ФР датчик (Низкопрофильный)	1 датчик ФР	2 датчик ФР
Призмы	Набор призм – 11 шт. 13 шт, при заказе для ОD 20.32-168 мм	Набор призм – 22 шт.
Y-сплиттер	-	Для одновременной работы двух ФР датчиков необходимо приобретение: Модель TQ-A006 – для SyncScan PA16:64 Модель TQ-A020 – для SyncScan PA32:128
Ручная подача жидкости IH-02	Вес: 0,35 кг Объем: 1 л Трубки подачи жидкости 4х2,5 мм (НДxВД) длиной 3 м Ручная регулировка давления

Низкопрофильный ФР-датчик различные варианты:

Модель датчика	Частота МГц	Количество элементов	Шаг мм	Пассивная апертура мм	Апертура крив. поверхности мм	Апертура мм	Размер резьбы датчика
3.5SL16-0.5-10R35E	3.5	16	0.5	10	35	8	8R(35)60S4-AOD-XX
5.0SL16-0.5-10R35E	5.0	16	0.5	10	35	8
7.5SL16-0.5-10R35E	7.5	16	0.5	10	35	8
10.0SL16-0.5-10R35E	10.0	16	0.5	10	35	8
3.5SL32-0.5-10R35E	3.5	32	0.5	10	35	16	16R(35)60S4-AOD-XX
5.0SL32-0.5-10R35E	5.0	32	0.5	10	35	16
7.5SL32-0.5-10R35E	7.5	32	0.5	10	35	16
10.0SL32-0.5-10R35E	10.0	32	0.5	10	35	16

Низкопрофильные ФР-датчики и призмы совместимы со сканером "Cobra" от Olympus и "Circ-it" от Jireh

Призмы для датчиков ФР с 16 эл., входящие в комплект для контроля труб малого диаметра от 20 до 114 мм (стандартная комплектация):

Модель призмы	Описание	X мм	XТ мм	Z мм	Скорость м/с	Угол ввода	L мм	W мм	H мм	Диаметр крепежного отверстия мм
8R(35)60S4-I-AOD-21	35°-70° Поперечная волна	17.8	0.2	2.5	2360	60°	18	22	15.5	Ø3
8R(35)60S4-I-AOD-26									15.2
8R(35)60S4-I-AOD-33									15
8R(35)60S4-I-AOD-42									14.2
8R(35)60S4-I-AOD-48									13.9
8R(35)60S4-I-AOD-60									13.4
8R(35)60S4-I-AOD-73									13
8R(35)60S4-I-AOD-88									12.9
8R(35)60S4-I-AOD-101									12.6
8R(35)60S4-I-AOD-114									12.7
8R(35)60S4-I									11.7

* 8R(35)60S4-I-AOD-140 и 8R(35)60S4-I-AOD-195 входят в расширенный комплект для контроля труб малого диаметра от 20 до 168 мм (расширенная комплектация).

Призмы для датчиков ФР с 32 эл., входящие в комплект для контроля труб малого диаметра от 20 до 114 мм (стандартная комплектация):

Модель призмы	Описание	X мм	XТ мм	Z мм	Скорость м/с	Угол ввода	L мм	W мм	H мм	Диаметр крепежного отверстия мм
16R(35)60S4-I-AOD-21	35°-70° Поперечная волна	26.7	2.3	4.6	2360	60°	29	22	21.7	Ø3
16R(35)60S4-I-AOD-26									21.5
16R(35)60S4-I-AOD-33									21.1
16R(35)60S4-I-AOD-42									20.4
16R(35)60S4-I-AOD-48									20
16R(35)60S4-I-AOD-60									19.6
16R(35)60S4-I-AOD-73									19.3
16R(35)60S4-I-AOD-88									19
16R(35)60S4-I-AOD-101									18.9
16R(35)60S4-I-AOD-114									18.8
16R(35)60S4-I									17.9

* 16R(35)60S4-I-AOD-140 и 16R(35)60S4-I-AOD-195 входят в расширенный комплект для контроля труб малого диаметра от 20 до 168 мм (расширенная комплектация).

Технические характеристики:

Описание	Высота: 15 мм Ширина: 68 мм Макс. длина: 375 мм (для трубы Ø 114 мм)	Высота: 15 мм Мин. ширина: 136 мм (расстояние между призмами 0 мм). Макс. ширина: 191 мм (расстояние между призмами 55 мм) Макс. длина: 375 мм (для трубы Ø 114 мм)
Вес	0,42 кг	0,8 кг
Метод сканирования	Ручной, одноосевой
Диаметры труб Условия контроля	Диаметры труб: от 20.32 до 114.3 мм Мин. расстояние между трубами: 15 мм для датчика на 16 элементов, 20 мм – для датчика на 32 элемента
Рабочая температура	0°С - 40°С
Температура хранения	-20°С -60°С

Сканер LPS-02 (Low profile crawlers) - для контроля труб малого диаметра методом TOFD

Сканер LPS-02 совместно с датчиками TOFD подходит для контроля швов труб диаметром от 20 до 114 мм дифракционновременным методом

Преимущества:

IP68
Разрешение энкодера 32.6 шаг /мм
Датчики TOFD с небольшим пьезоэлементом для уменьшения слепых зон
10 пар притертых призм для улучшенного контакта с поверхностью
Высокая степень обнаружения дефектов независимо от их ориентации

Аксессуары и комплектация:

Наименование	LPS-02
Датчики	TOFD датчики - 1 пара
Призмы	Призмы TOFD - 10 пар
Ручная подача жидкости IH-02	Вес: 0,35 кг Объем: 1 л Трубки подачи жидкости 4х2,5 мм (ODxID) длиной 3 м Ручная регулировка давления

Технические характеристики:

Описание	Макс. длина: 375 мм (для трубы Ø 114 мм) Мин. ширина: 136 мм Высота: 15 мм Макс. ширина: 191 мм Дистанция между призмами: 6-61 мм
Вес	0,8 кг
Метод сканирования	Ручной, одноосевой
Диаметры труб Условия контроля	Диаметры труб: от 20 до 115 мм Мин. расстояние между трубами: 25 мм
Рабочая температура	0°С - 40°С
Температура хранения	-20°С -60°С

Варианты TOFD датчиков:

Модель датчика	Частота МГц	Диаметр элемента мм	Макс. напряжение импульса В	Диаметр резьбы	Призмы
T5-3MD-UN	5	3	-350	UN:3/8-32UNEF	TFJ-45/60/70/80-UN-I-AOD-XX
T5-6MD-UN	5	6	-350
T7.5-3MD-UN	7.5	3	-200
T7.5-6MD-UN	7.5	6	-200
T10-3MD-UN	10	3	-200		TFK-45/60/70/80-UN-I-AOD-XX
T10-6MD-UN	10	6	-200
T15-3MD-UN	15	3	-150

Призмы для датчиков TOFD с частотой 5 и 7.5 МГц:

Модель призмы	Тип волны	Скорость м/с	Угол ввода	L мм	W мм	H мм	фD мм	R	Диаметр резьбы
TFJ-60-UN-I-AOD-21	Продольная волна	2730	60	14.5	22	14.7	3х2	11	UN:3/8-32UNEF
TFJ-60-UN-I-AOD-26						14.4		13.5
TFJ-60-UN-I-AOD-33						14.2		16.95
TFJ-60-UN-I-AOD-42						13.4		21.25
TFJ-60-UN-I-AOD-48						13.1		24.25
TFJ-60-UN-I-AOD-60						12.6		30.25
TFJ-60-UN-I-AOD-73						12.3		36.75
TFJ-60-UN-I-AOD-88						12		44.75
TFJ-60-UN-I-AOD-101						11.9		51
TFJ-60-UN-I-AOD-114						11.8		57.5

Призмы для датчиков TOFD с частотой 10 и 15 МГц:

Модель призмы	Тип волны	Скорость м/с	Угол ввода	L мм	W мм	H мм	фD мм	R	Диаметр резьбы
TFK-60-UN-I-AOD-21	Продольная волна	2360	60	14.5	22	14.7	3х2	11	UN:3/8-32UNEF
TFK-60-UN-I-AOD-26						14.4		13.5
TFK-60-UN-I-AOD-33						14.2		16.95
TFK-60-UN-I-AOD-42						13.4		21.25
TFK-60-UN-I-AOD-48						13.1		24.25
TFK-60-UN-I-AOD-60						12.6		30.25
TFK-60-UN-I-AOD-73						12.3		36.75
TFK-60-UN-I-AOD-88						12		44.75
TFK-60-UN-I-AOD-101						11.9		51
TFK-60-UN-I-AOD-114						11.8		57.5

*доступны для заказа призмы с углами 45/ 60/ 70/ 80 на выбор Заказчика
