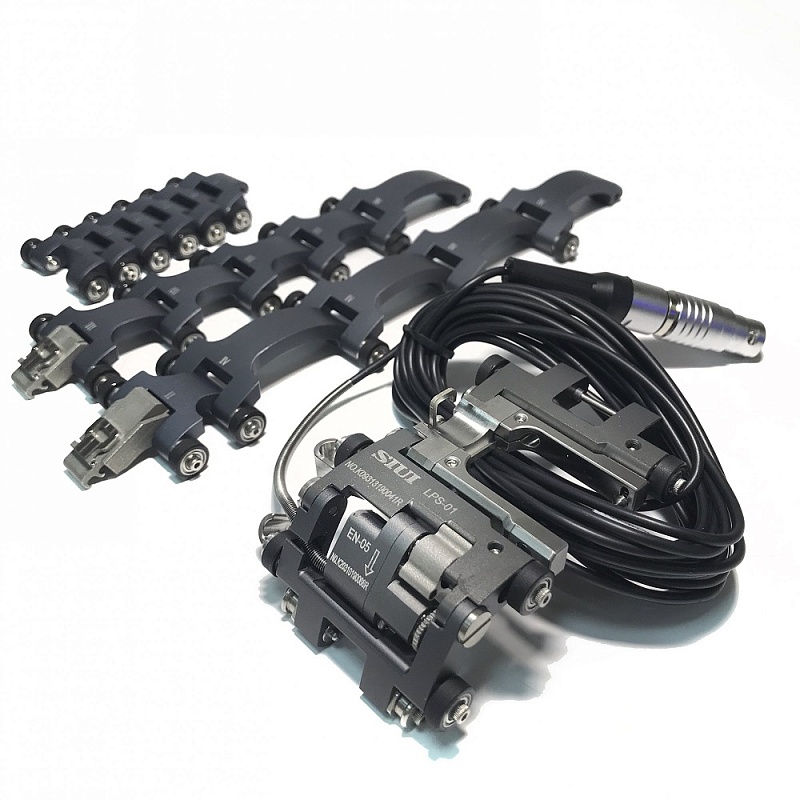

Сканеры LPS (Low profile crawlers), производства компании SIUI совместимы с приборами от компаний Olympus/ Sonatest/ GE/ M2M/ TD/ Sonotron, и т.д.
Применение:
- Односторонний контроль швов приварки отводов, тройников и фасонных элементов c LPS 01
- Двухсторонний контроль кольцевых швов труб за один проход одновременно двумя датчиками ФР c LPS 02
Преимущества:
- Компактный, легкий и портативный
- IP68, водонепроницаемый корпус не подверженный коррозии
- Контроль в труднодоступных местах: зазор 15 мм с датчиком на 16 элементов, и 20 мм с датчиком на 32 элемента
- Регулировка расстояния между датчиками 0-55 мм
- Быстрая смена датчиков и призм к ним
- Обеспечение стабильного контакта с объектом контроля
- Плавное перемещение сканера по поверхности трубы
- Контроль с высокой повторяемостью результатов
- Два вида контроля: с одной стороны сварного соединения и одновременно с двух сторон
- Энкодер EN-05 IP68, 0.08 кг
- Точность: 32.6 ш а г /мм
- Цепь LPS-01-SP 0.34 кг (с учетом всех звеньев)
- Уретановые колеса. Плавное перемещение вдоль шва с минимальным боковым смещением
- Ручная подача жидкости
- Удобный замочный механизм Быстрая замена звеньев без разборки всего сканера
Наименование: | LPS-01 | LPS-02 |
Вес | 0.42 кг | 0.8 кг |
Размер | 440х340х185 мм | |
Сканирование | Прямолинейное | |
Шаг энкодера | 0,04 мм | |
Класс защиты | IP66 | |
Диаметр труб | 20.32-168 мм | |
Рабочая температура | 0-40°С | |
Влажность среды | 30-85% | |
Атмосферное давление | 700-1060 мм рт. ст. |
Наименование: |
LPS-01 |
LPS-02 |
ФР датчик (Низкопрофильный) | 1 датчик ФР | 2 датчик ФР |
Призмы |
Набор призм – 11 шт. 13 шт, при заказе для ОD 20.32-168 мм |
Набор призм – 22 шт. |
Y-сплиттер | - |
Для одновременной работы двух ФР датчиков необходимо приобретение: Модель TQ-A006 – для SyncScan PA16:64 Модель TQ-A020 – для SyncScan PA32:128 |
Ручная подача жидкости IH-02 |
Вес: 0,35 кг Объем: 1 л Трубки подачи жидкости 4х2,5 мм (НДxВД) длиной 3 м Ручная регулировка давления |
Модель датчика |
Частота МГц |
Количество элементов |
Шаг мм |
Пассивная апертура мм |
Апертура крив. поверхности мм |
Апертура мм |
Размер резьбы датчика |
3.5SL16-0.5-10R35E | 3.5 | 16 | 0.5 | 10 | 35 | 8 | 8R(35)60S4-AOD-XX |
5.0SL16-0.5-10R35E | 5.0 | 16 | 0.5 | 10 | 35 | 8 | |
7.5SL16-0.5-10R35E | 7.5 | 16 | 0.5 | 10 | 35 | 8 | |
10.0SL16-0.5-10R35E | 10.0 | 16 | 0.5 | 10 | 35 | 8 | |
3.5SL32-0.5-10R35E | 3.5 | 32 | 0.5 | 10 | 35 | 16 | 16R(35)60S4-AOD-XX |
5.0SL32-0.5-10R35E | 5.0 | 32 | 0.5 | 10 | 35 | 16 | |
7.5SL32-0.5-10R35E | 7.5 | 32 | 0.5 | 10 | 35 | 16 | |
10.0SL32-0.5-10R35E | 10.0 | 32 | 0.5 | 10 | 35 | 16 |
Низкопрофильные ФР-датчики и призмы совместимы со сканером "Cobra" от Olympus и "Circ-it" от Jireh
Призмы для датчиков ФР с 16 эл., входящие в комплект для контроля труб малого диаметра от 20 до 114 мм (стандартная комплектация):
Модель призмы |
Описание |
X мм | XТ мм | Z мм |
Скорость м/с |
Угол ввода |
L мм |
W мм |
H мм |
Диаметр крепежного отверстия мм |
8R(35)60S4-I-AOD-21 |
35°-70° Поперечная волна |
17.8 |
0.2 | 2.5 | 2360 | 60° | 18 | 22 | 15.5 | Ø3 |
8R(35)60S4-I-AOD-26 | 15.2 | |||||||||
8R(35)60S4-I-AOD-33 | 15 | |||||||||
8R(35)60S4-I-AOD-42 | 14.2 | |||||||||
8R(35)60S4-I-AOD-48 | 13.9 | |||||||||
8R(35)60S4-I-AOD-60 | 13.4 | |||||||||
8R(35)60S4-I-AOD-73 | 13 | |||||||||
8R(35)60S4-I-AOD-88 | 12.9 | |||||||||
8R(35)60S4-I-AOD-101 | 12.6 | |||||||||
8R(35)60S4-I-AOD-114 | 12.7 | |||||||||
8R(35)60S4-I | 11.7 |
* 8R(35)60S4-I-AOD-140 и 8R(35)60S4-I-AOD-195 входят в расширенный комплект для контроля труб малого диаметра от 20 до 168 мм (расширенная комплектация).
Модель призмы |
Описание |
X мм |
XТ мм |
Z мм |
Скорость м/с |
Угол ввода |
L мм |
W мм |
H мм |
Диаметр крепежного отверстия мм |
16R(35)60S4-I-AOD-21 |
35°-70° Поперечная волна |
26.7 |
2.3 | 4.6 |
2360 |
60° | 29 | 22 | 21.7 | Ø3 |
16R(35)60S4-I-AOD-26 |
21.5 | |||||||||
16R(35)60S4-I-AOD-33 |
21.1 |
|||||||||
16R(35)60S4-I-AOD-42 |
20.4 | |||||||||
16R(35)60S4-I-AOD-48 |
20 | |||||||||
16R(35)60S4-I-AOD-60 |
19.6 | |||||||||
16R(35)60S4-I-AOD-73 |
19.3 |
|||||||||
16R(35)60S4-I-AOD-88 | 19 | |||||||||
16R(35)60S4-I-AOD-101 | 18.9 | |||||||||
16R(35)60S4-I-AOD-114 | 18.8 | |||||||||
16R(35)60S4-I |
17.9 |
* 16R(35)60S4-I-AOD-140 и 16R(35)60S4-I-AOD-195 входят в расширенный комплект для контроля труб малого диаметра от 20 до 168 мм (расширенная комплектация).
Технические характеристики:
Описание |
Высота: 15 мм Ширина: 68 мм Макс. длина: 375 мм (для трубы Ø 114 мм) |
Высота: 15 мм Мин. ширина: 136 мм (расстояние между призмами 0 мм). Макс. ширина: 191 мм (расстояние между призмами 55 мм) Макс. длина: 375 мм (для трубы Ø 114 мм) |
Вес | 0,42 кг | 0,8 кг |
Метод сканирования | Ручной, одноосевой | |
Диаметры труб Условия контроля |
Диаметры труб: от 20.32 до 114.3 мм Мин. расстояние между трубами: 15 мм для датчика на 16 элементов, 20 мм – для датчика на 32 элемента |
|
Рабочая температура | 0°С - 40°С | |
Температура хранения | -20°С -60°С |
Сканер LPS-02 (Low profile crawlers) - для контроля труб малого диаметра методом TOFD
Сканер LPS-02 совместно с датчиками TOFD подходит для контроля швов труб диаметром от 20 до 114 мм дифракционновременным методом
Преимущества:
- IP68
- Разрешение энкодера 32.6 шаг /мм
- Датчики TOFD с небольшим пьезоэлементом для уменьшения слепых зон
- 10 пар притертых призм для улучшенного контакта с поверхностью
- Высокая степень обнаружения дефектов независимо от их ориентации
Наименование | LPS-02 | |
Датчики |
TOFD датчики - 1 пара |
|
Призмы | Призмы TOFD - 10 пар | |
Ручная подача жидкости IH-02 |
Вес: 0,35 кг Объем: 1 л Трубки подачи жидкости 4х2,5 мм (ODxID) длиной 3 м Ручная регулировка давления |
Технические характеристики:
Описание |
Макс. длина: 375 мм (для трубы Ø 114 мм) Мин. ширина: 136 мм Высота: 15 мм Макс. ширина: 191 мм Дистанция между призмами: 6-61 мм |
|
Вес | 0,8 кг | |
Метод сканирования | Ручной, одноосевой | |
Диаметры труб Условия контроля |
Диаметры труб: от 20 до 115 мм Мин. расстояние между трубами: 25 мм |
|
Рабочая температура | 0°С - 40°С | |
Температура хранения | -20°С -60°С |
Варианты TOFD датчиков:
Модель датчика |
Частота МГц |
Диаметр элемента мм |
Макс. напряжение импульса В |
Диаметр резьбы | Призмы |
T5-3MD-UN | 5 | 3 | -350 | UN:3/8-32UNEF |
TFJ-45/60/70/80-UN-I-AOD-XX
|
T5-6MD-UN | 5 | 6 | -350 | ||
T7.5-3MD-UN | 7.5 | 3 | -200 | ||
T7.5-6MD-UN |
7.5 | 6 |
-200 |
||
T10-3MD-UN | 10 | 3 | -200 |
TFK-45/60/70/80-UN-I-AOD-XX |
|
T10-6MD-UN |
10 | 6 | -200 | ||
T15-3MD-UN | 15 | 3 | -150 |
Модель призмы | Тип волны |
Скорость м/с |
Угол ввода |
L мм |
W мм |
H мм |
фD мм |
R |
Диаметр резьбы |
TFJ-60-UN-I-AOD-21 |
Продольная волна |
2730 | 60 | 14.5 | 22 | 14.7 | 3х2 | 11 | UN:3/8-32UNEF |
TFJ-60-UN-I-AOD-26 | 14.4 | 13.5 | |||||||
TFJ-60-UN-I-AOD-33 | 14.2 | 16.95 | |||||||
TFJ-60-UN-I-AOD-42 | 13.4 | 21.25 | |||||||
TFJ-60-UN-I-AOD-48 | 13.1 | 24.25 | |||||||
TFJ-60-UN-I-AOD-60 | 12.6 | 30.25 | |||||||
TFJ-60-UN-I-AOD-73 | 12.3 | 36.75 | |||||||
TFJ-60-UN-I-AOD-88 | 12 | 44.75 | |||||||
TFJ-60-UN-I-AOD-101 | 11.9 | 51 | |||||||
TFJ-60-UN-I-AOD-114 | 11.8 | 57.5 |
Призмы для датчиков TOFD с частотой 10 и 15 МГц:
Модель призмы | Тип волны |
Скорость м/с |
Угол ввода |
L мм |
W мм |
H мм |
фD мм |
R |
Диаметр резьбы |
TFK-60-UN-I-AOD-21 |
Продольная волна |
2360 | 60 | 14.5 | 22 | 14.7 | 3х2 | 11 | UN:3/8-32UNEF |
TFK-60-UN-I-AOD-26 | 14.4 | 13.5 | |||||||
TFK-60-UN-I-AOD-33 |
14.2 | 16.95 | |||||||
TFK-60-UN-I-AOD-42 | 13.4 | 21.25 | |||||||
TFK-60-UN-I-AOD-48 | 13.1 | 24.25 | |||||||
TFK-60-UN-I-AOD-60 | 12.6 | 30.25 | |||||||
TFK-60-UN-I-AOD-73 | 12.3 | 36.75 | |||||||
TFK-60-UN-I-AOD-88 | 12 | 44.75 | |||||||
TFK-60-UN-I-AOD-101 | 11.9 | 51 | |||||||
TFK-60-UN-I-AOD-114 | 11.8 | 57.5 |
*доступны для заказа призмы с углами 45/ 60/ 70/ 80 на выбор Заказчика
