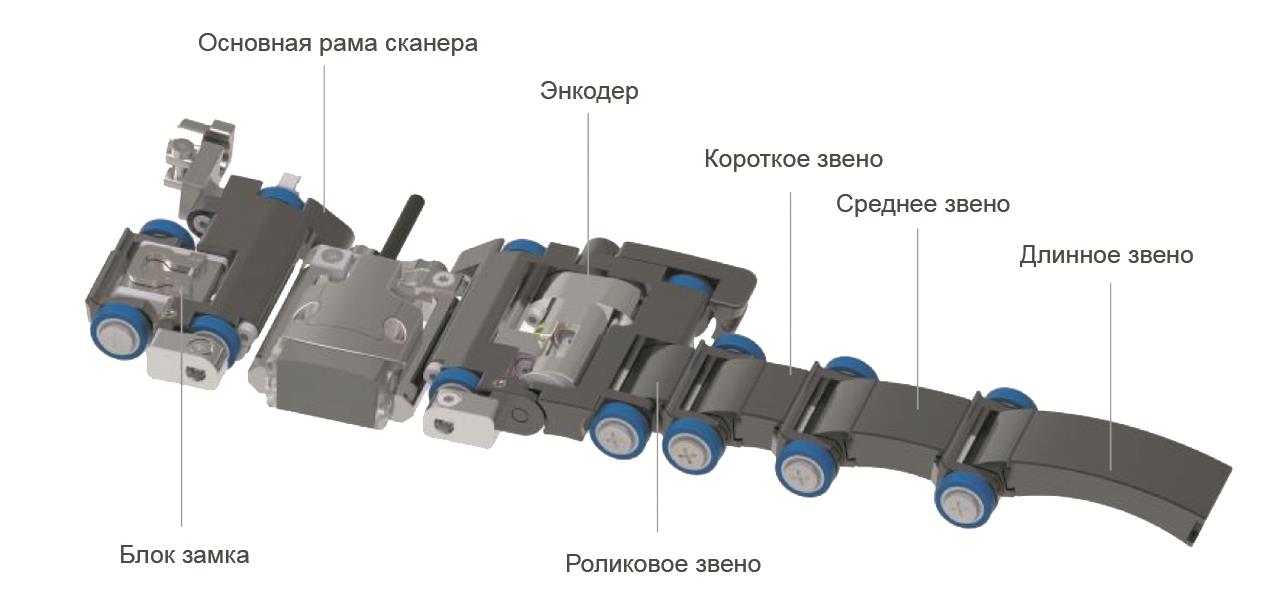

Сканер серии R20 в основном состоит из модуля (мэйнфрейма сканера), энкодера (датчика пути), модуля подвижной цепи, модуля короткой цепи, модуля средней цепи, модуля длинной цепи, блока блокировк
Применяя различное количество компонентов цепи, сканер можно сконфигурировать под трубопровод необходимого диаметра.
Возможные конфигурации сканера
| Диаметр трубопровода | Звено цепи | ||||||
| Мин.дюйм | Макс.дюйм | Мин.мм | Макс. мм | Короткое | Среднее | Длинное | Ролик |
| 0,84 | 0,94 | 21 | 24 | 0 | 0 | 0 | 0 |
| 0,94 | 1,03 | 24 | 26 | 0 | 0 | 0 | 0 |
| 1,02 | 1,11 | 26 | 28 | 0 | 0 | 0 | 1 |
| 1,11 | 1,20 | 28 | 30 | 1 | 0 | 0 | 1 |
| 1,20 | 1,28 | 30 | 33 | 0 | 0 | 0 | 2 |
| 1,28 | 1,37 | 33 | 35 | 1 | 0 | 0 | 2 |
| 1,37 | 1,45 | 35 | 37 | 0 | 0 | 0 | 3 |
| 1,45 | 1,53 | 37 | 39 | 1 | 0 | 0 | 3 |
| 1,53 | 1,62 | 39 | 41 | 0 | 0 | 0 | 4 |
| 1,61 | 1,70 | 41 | 43 | 1 | 0 | 0 | 4 |
| 1,70 | 1,78 | 43 | 45 | 0 | 0 | 0 | 5 |
| 1,78 | 1,86 | 45 | 47 | 1 | 0 | 0 | 5 |
| 1,86 | 1,95 | 47 | 50 | 0 | 0 | 0 | 6 |
| 1,94 | 2,03 | 49 | 52 | 1 | 0 | 0 | 6 |
| 2,01 | 2,15 | 51 | 55 | 0 | 1 | 0 | 5 |
| 2,14 | 2,28 | 54 | 58 | 1 | 2 | 0 | 4 |
| 2,27 | 2,41 | 58 | 61 | 0 | 3 | 0 | 4 |
| 2,38 | 2,52 | 60 | 64 | 0 | 2 | 0 | 6 |
| 2,51 | 2,64 | 64 | 67 | 1 | 3 | 0 | 5 |
| 2,64 | 2,77 | 67 | 70 | 0 | 4 | 0 | 5 |
| 2,76 | 2,89 | 70 | 73 | 0 | 1 | 2 | 4 |
| 2,88 | 3,01 | 73 | 76 | 0 | 3 | 1 | 5 |
| 2,99 | 3,12 | 76 | 79 | 0 | 0 | 3 | 4 |
| 3,11 | 3,24 | 79 | 82 | 0 | 2 | 2 | 5 |
| 3,23 | 3,37 | 82 | 86 | 0 | 4 | 1 | 6 |
| 3,34 | 3,47 | 85 | 88 | 0 | 1 | 3 | 5 |
| 3,47 | 3,60 | 88 | 91 | 0 | 3 | 2 | 6 |
| 3,57 | 3,70 | 91 | 94 | 0 | 0 | 4 | 5 |
| 3,69 | 3,83 | 94 | 97 | 0 | 2 | 3 | 6 |
| 3,80 | 3,93 | 97 | 100 | 1 | 0 | 4 | 6 |
| 3,92 | 4,05 | 100 | 103 | 0 | 1 | 4 | 6 |
| 4,00 | 4,13 | 102 | 105 | 1 | 1 | 4 | 6 |
| 4,12 | 4,25 | 105 | 108 | 0 | 2 | 4 | 6 |
| 4,19 | 4,32 | 106 | 110 | 1 | 2 | 4 | 6 |
| 4,31 | 4,45 | 109 | 113 | 0 | 3 | 4 | 6 |
| 4,42 | 4,55 | 112 | 116 | 1 | 1 | 5 | 6 |
| 4,54 | 4,67 | 115 | 119 | 0 | 2 | 5 | 6 |

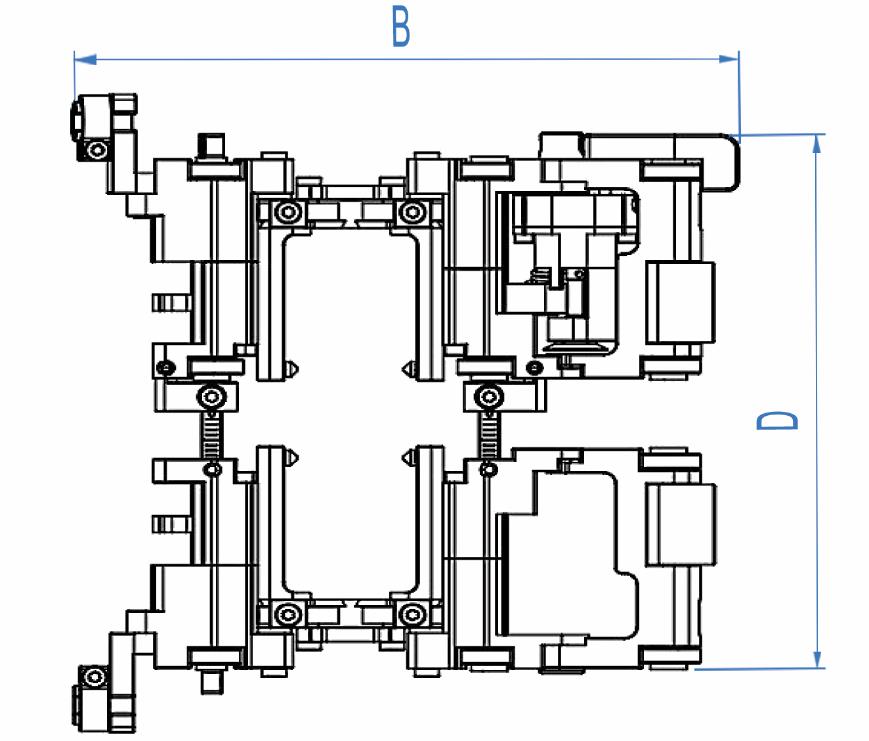

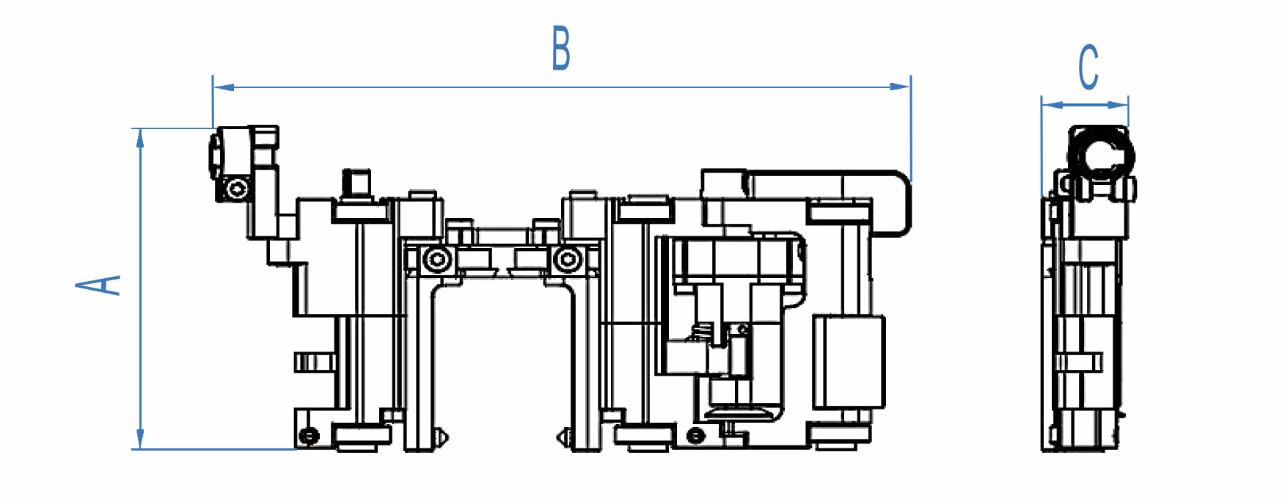

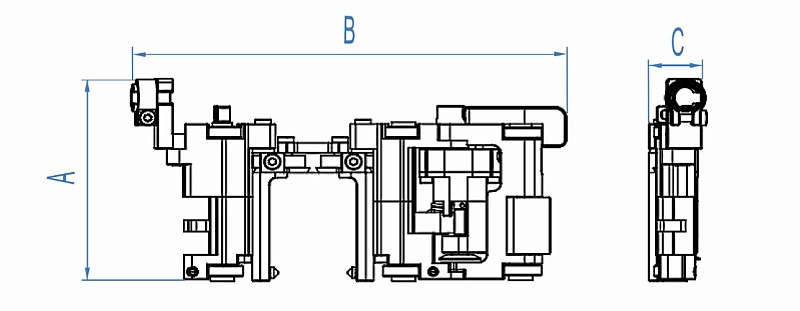

| Типоразмер сканера | Значение | Примечание |
| A | 54 мм | |
| B | 110 мм | |
| C | 11 мм | |
|
D |
140 мм | Направляющая линейка 37мм |
| 172 мм | Направляющая линейка 69мм | |
| 197 мм | Направляющая линейка 94мм | |
| 222 мм | Направляющая линейка 119мм |
Описание и особенности
- Сканер компактен и легок, подходит для контроля пучков труб с небольшим зазором между ними
- Возможна установка на трубопроводы различных диаметров от 21 до 222мм

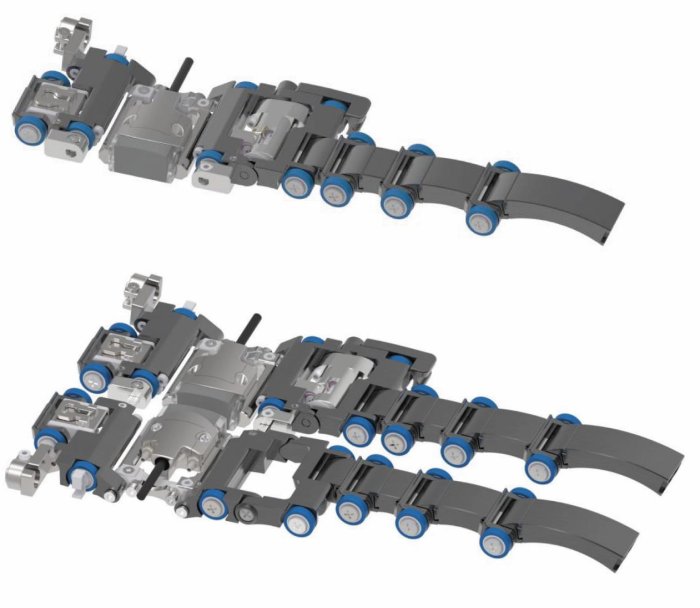

- Исполнение в 2 вариациях: с одно- и двусторонним доступом
- При двусторонней модификации возможна установка второго ФР преобразователя
- Простая и быстрая смена преобразователя и призмы
