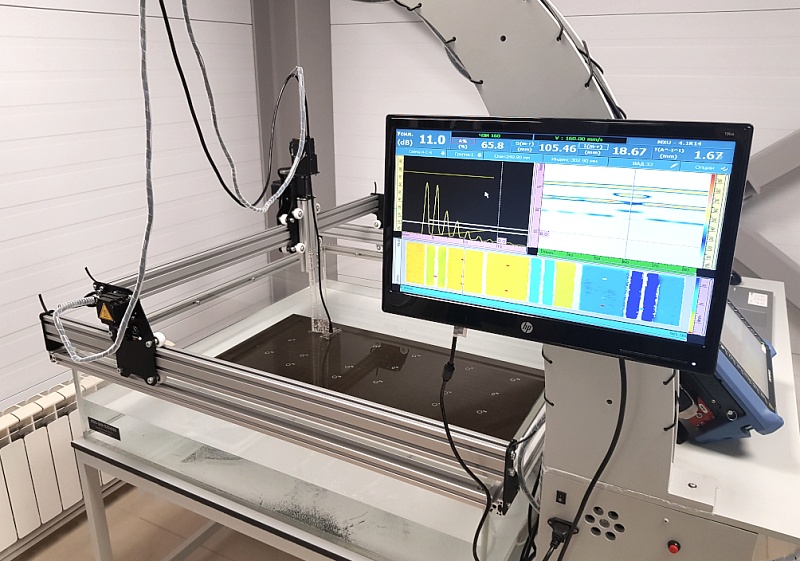

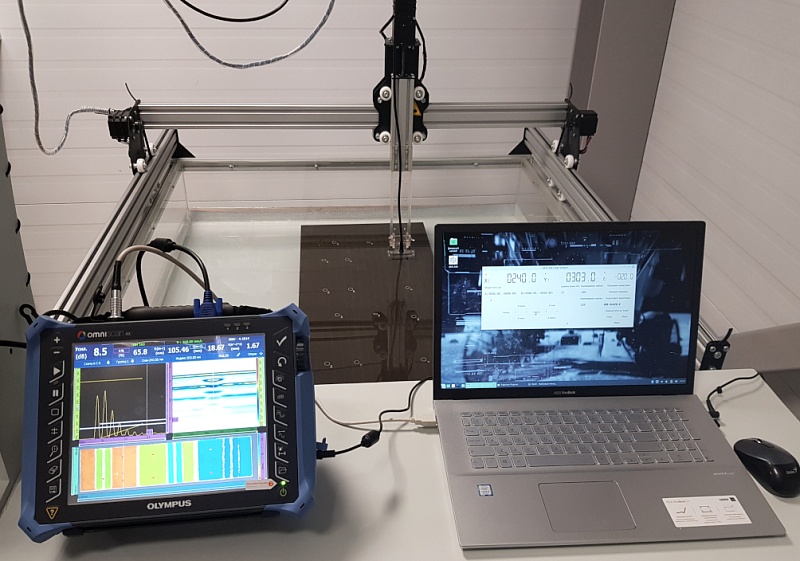

Система ASIS предназначена для ультразвукового иммерсионного контроля совместно с дефектоскопами марки OmniScan в одноканальном режиме и с применением ультразвуковых фазированных решёток. Система позволяет проводить высококачественной ультразвуковой контроль различных изделий из композитных и полимерных материалов, керамики, металлических деталей и заготовка. Кроме контроля основного материала возможно проводить контроль сварных соединений.

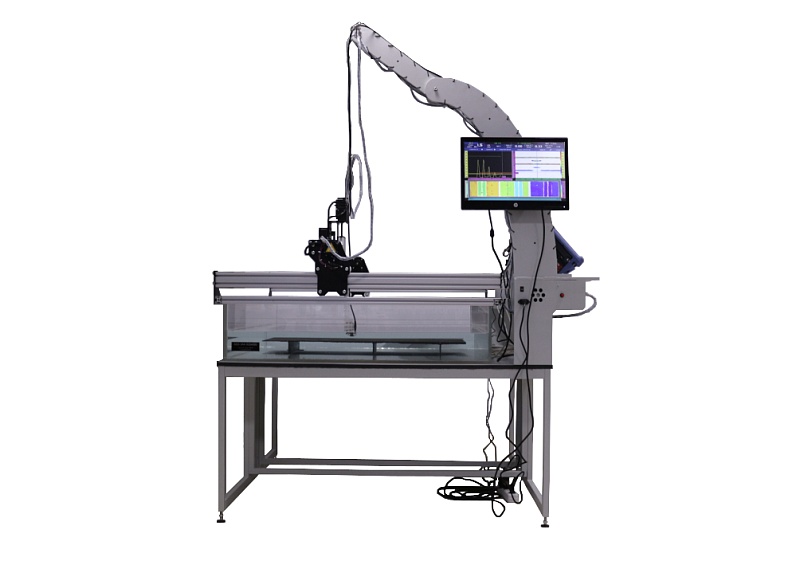

Существует две модификации сканирующей системы. Первая модификация ASIS-3AX имеет три автоматизированные оси и позволяет перемещать ультразвуковой преобразователь по трем координатам: длина (X) , ширина (Y), высота (Z). Данная модификация предназначена для контроля плоских изделий, или изделий со ступенчатой формой.
Вторая модификация ASIS-5AX имеет пять автоматизированных осей. К осям X, Y, Z добавляются оси поворота ультразвукового преобразователя право-лево (крен) и назад-вперед (тангаж). Применение двух поворотных осей позволяет проводить контроль объекты криволинейной формы, при этом изменение угла наклона ультразвукового преобразователя обеспечивает направление ультразвукового луча под прямым углом к каждой точке поверхности контролируемого изделий. Перед ультразвуковым контролем криволинейных изделий в системе сканирования необходимо задать форму объекта контроля. Для этого предлагается три варианта. Первый вариант - загрузка в систему готовой объемной модели изделия. Второй – предварительное ультразвуковое сканирование прямым лучам для получения сигнала от поверхности с последующим созданием модели кривизны поверхности. Данный способ имеет свои ограничения и подходит не для всех изделий. В качестве третьего варианта получения формы контролируемого объекта предлагается установка на сканирующую систему ASIS-5AX лазерного блока TRL для получения 3D модели контролируемой поверхности.
Характеристики
Виды ультразвукового контроля: | одноканальный ультразвуковой контроль, ультразвуковые фазированные решётки, теневой и зеркально-теневой метод |
Скорость перемещения преобразователя: | до 300 мм/с |
Область сканирования по оси X: | до 920 мм |
Область сканирования по оси Y: | до 920 мм |
Диапазон автоматического перемещения преобразователя по высоте: | до 100 мм |
Угол наклона преобразователя (для ASIS-5AX): | до ±45⁰ |
Разрешение сканирования по осям X,Y: | 0,1 мм |
Погрешность позиционирование по X,Y: | не более ±0,25 мм |
Питание: | 220 В от сети переменного тока |
