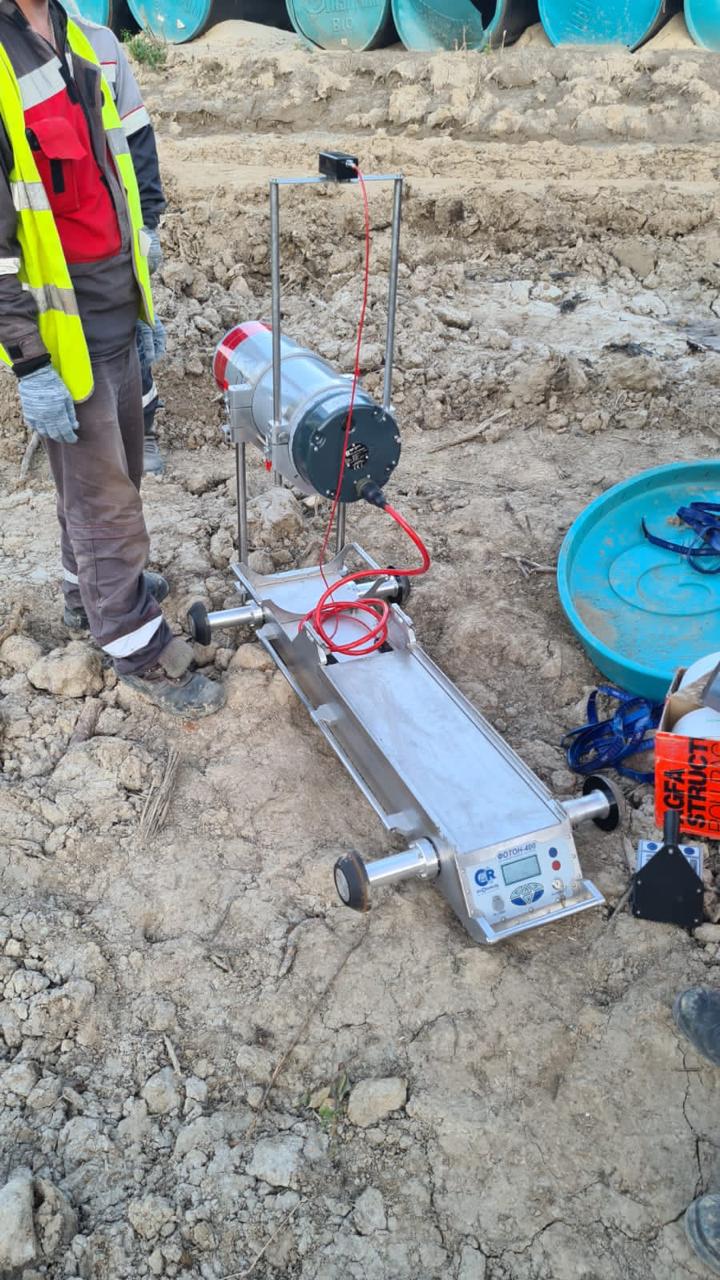

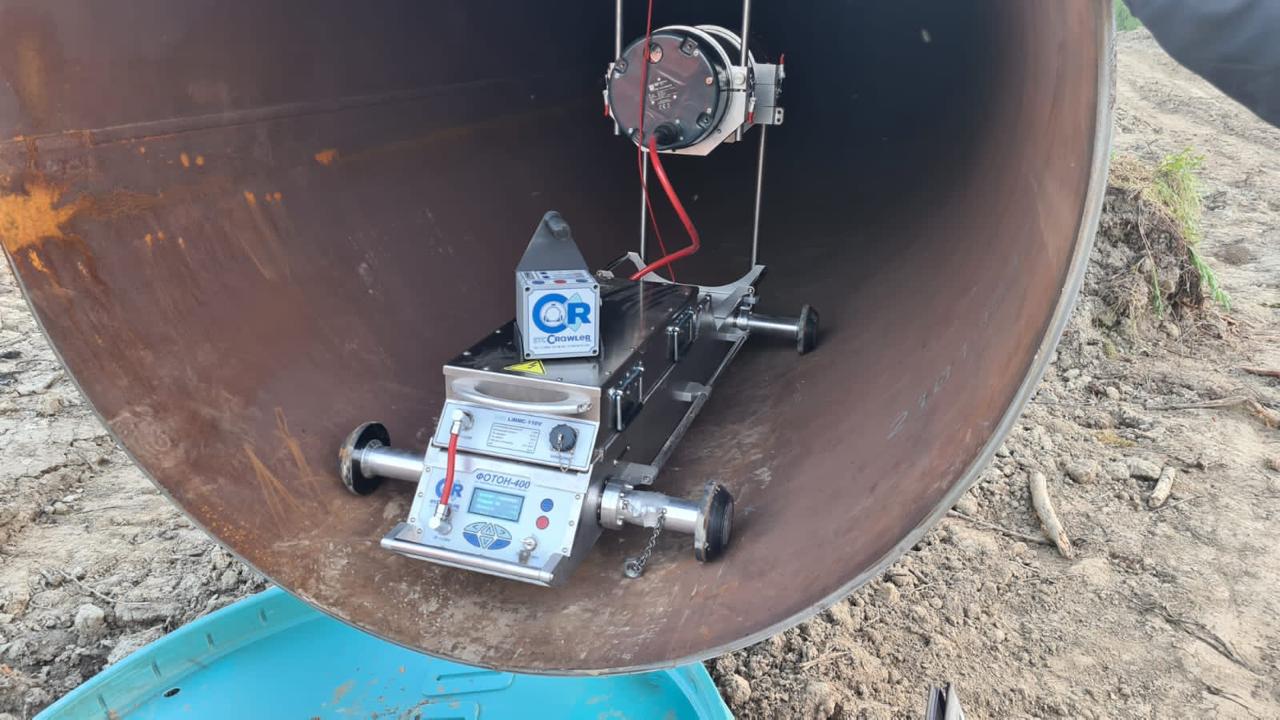

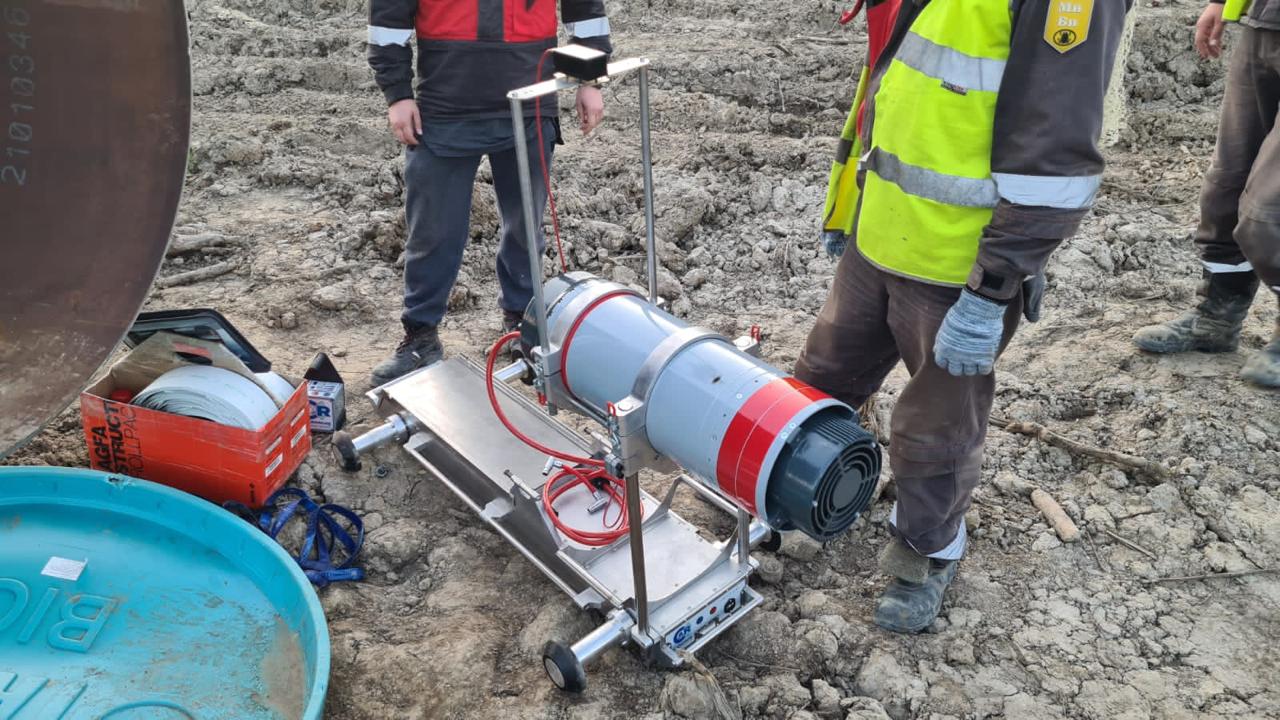

Кроулер ФОТОН-400 предназначен для выполнения рентгеновского контроля сварных поперечных стыков трубопроводов диаметрами от 426 до 1420 мм с панорамными рентгеновскими аппаратами.
Основными преимуществами кроулера ФОТОН-400 являются:
- Аккумуляторный блок кроулера емкостью 40 А/ч. оснащен инновационными, морозостойкими, герметичными литиевыми аккумуляторами, срок службы которых не менее 9 лет.
- Кроулер укомплектован системой контроля заряда аккумуляторов с визуальной индикацией.
- Компактные размеры кроулера: длина 1448 мм. при весе шасси 66 кг, и весе аккумулятора 30кг позволяет перевозить его на любом легковом автомобиле, а также упрощает работу с ним в стесненных условиях траншей и трубосварочных баз.
- Системы, обеспечивающие безопасное и надежное использование кроулера, включают в себя специальную схему, предотвращающую несанкционированное движение, а также датчики остановки у торца трубы и датчики воды.
| Технические характеристики кроулера Фотон-400 для труб Ø 530* – 1420 мм. | |
| Привод | |
| Тип привода | Постоянный полный привод |
| Тип двигателей | Бесколлекторный |
| Максимальная мощность двигателей | 2х220 Вт. |
| Торможение | Динамическое |
| Скорость движения | 10 – 25 м/мин. |
| Максимальный угол подъема | До 35˚ в зависимости от сцепления колес |
| Управление | |
| Принцип управления | Магнитная система управления EMS-40 |
| Максимальная толщина стенки трубопровода | 40 мм. |
| Точность остановки | ± 4 мм. |
| Передающее устройство (репер) | Репер с контролем разряда батареи |
| Приемное устройство (приёмник) | Электромагнитный приемник низкой частоты с полосовым фильтром |
| Нормальное время зарядки репера | 2,5 – 4 ч. |
| Время непрерывной работы репера | 24 ч. |
| Питание | |
| Аккумуляторный блок | 110 В |
| Ёмкость аккумуляторов | 40 А × ч. |
| Зарядное устройство | многоканальное зарядное устройство |
| Нормальное время зарядки | 6 ч. |
| Вес и размеры | |
| Длина кроулера без рентгеновского генератора | 1448 мм |
| Масса кроулера без аккумуляторного блока | 66 кг |
| Масса аккумуляторного блока | 30 кг |
| Общая масса в сборе | 96 кг |
| Комплект поставки | |
| Шасси кроулера | 1 шт. |
| Блок аккумулятора | 1 шт. |
| Зарядное устройство аккумуляторной батареи | 1 шт. |
| Электромагнитная система управления EMS-40 | 1 комплект |
| Комплект сменных валов и крепежей для сборки кроулера под разные диаметры трубопровода (530*-1420) | 1 комплект |
| Комплект колес | 1 комплекта |
| Комплект документации кроулера | 1 комплект |
| Комплект инструмента для сборки | 1 комплект |
| Транспортные кофры | 1 комплект |
*По требованию заказчика кроулер может комплектоваться крепежными элементами для работы в трубопроводах диаметром от 426 мм.
Применяемые на кроулере рентгеновские генераторы
| ICM-Site-X C3003 (CR400Sx) | |
| Максимальное напряжение анода, кВ | 300 |
| Тока анода при максимальном напряжении, мА | 3 |
| Размер фокусного пятна, мм | 0,8 x 5 |
| Диаграмма рабочего пучка рентгеновского излучения | 40° х 360° |
| Выходная мощность, Вт | 900 |
| Вес, кг | 31 |
| РПД-250СПК (CR400R) | |
| Максимальное напряжение анода, кВ | 250 |
| Тока анода при максимальном напряжении, мА | 3,6 |
| Размер фокусного пятна, мм | 3,5 х 1,5 |
| Диаграмма рабочего пучка рентгеновского излучения | 40° х 360° |
| Выходная мощность, Вт | 900 |
| Вес, кг | 22 |
| ICM-Site-X CP300C (CR400CP) | |
| Максимальное напряжение анода, кВ | 300 |
| Тока анода при максимальном напряжении, мА | 2,5 |
| Размер фокусного пятна, мм | 0,5 x 5,5 |
| Диаграмма рабочего пучка рентгеновского излучения | 40° х 360° |
| Выходная мощность, Вт | 750 |
| Вес, кг | 29,4 |
| YXILON EVO SMART 300P (CR400Yx) | |
| Максимальное напряжение анода, кВ | 300 |
| Тока анода при максимальном напряжении, мА | 2,5 |
| Размер фокусного пятна, мм | 0,3 x 3,0 |
| Диаграмма рабочего пучка рентгеновского излучения | 38° х 360° |
| Выходная мощность, Вт | 750 |
| Вес, кг | 34 |
| ERESCO 52 MF4 (CR400Er) | |
| Максимальное напряжение анода, кВ | 300 |
| Тока анода при максимальном напряжении, мА | 2 |
| Размер фокусного пятна, мм | 0,5 × 5,5 |
| Диаграмма рабочего пучка рентгеновского излучения | 38° × 360° |
| Выходная мощность, Вт | 600 |
| Вес, кг | 36 |
| Zhong Yi NDT PSC-3005 (CR400X) | |
| Максимальное напряжение анода, кВ | 300 |
| Тока анода при максимальном напряжении, мА | 3 |
| Размер фокусного пятна, мм | 3,5х1.0 |
| Диаграмма рабочего пучка рентгеновского излучения | 40° х 360° |
| Выходная мощность, Вт | 900 |
| Вес, кг | 27,5 |
