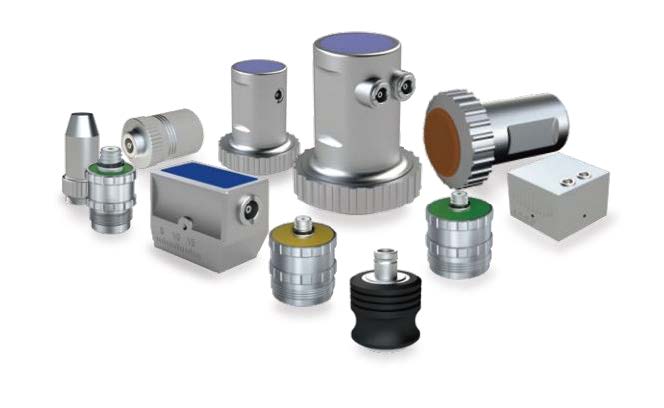

Ультразвуковые преобразователи Eintik

Под заказ

Можно купить оптом

Цена по запросу

Задать вопрос

Запросить цену Купить оптом

Компания Eintik предлагает не только классические ультразвуковые преобразователи, но также фазированные и TOFD преобразователи, призмы, сканеры, датчики пути (кодировщики) и дополнительные аксессуары. Кроме того, мы всегда готовы изготовить специализированные фазированные преобразователи и призмы под заказ согласно Вашему техническому заданию или спецификации.

Подробнее

Описание

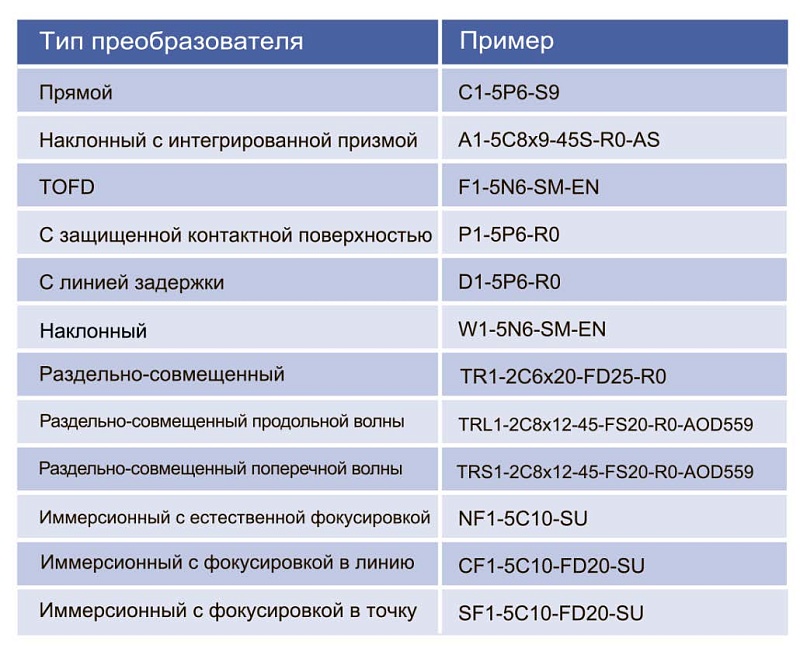

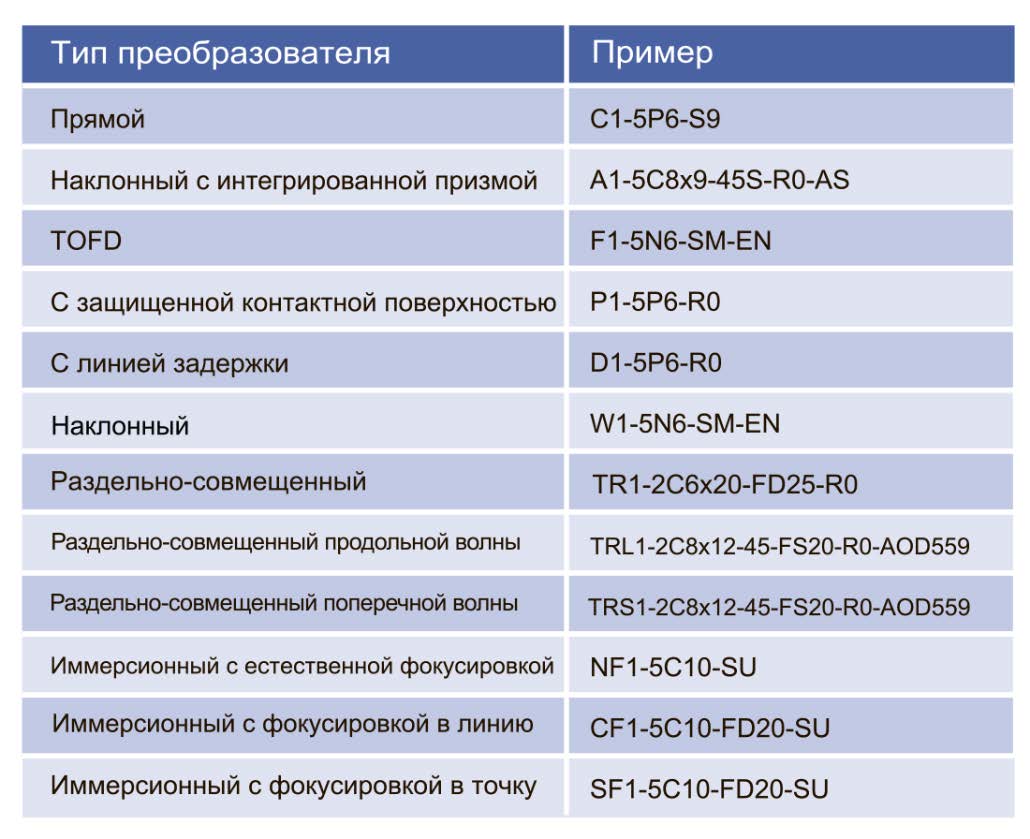

Виды ультразвуковых преобразователей

Прямые преобразователи
Наклонные преобразователи с интегрированной призмой

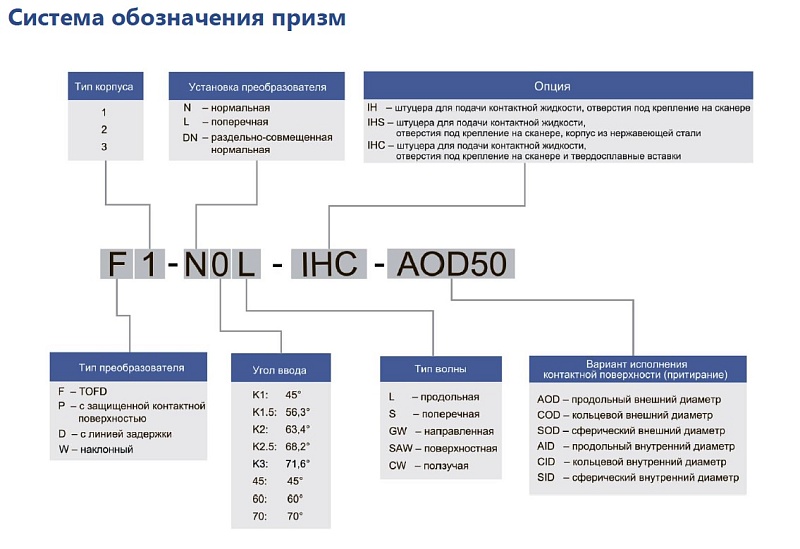

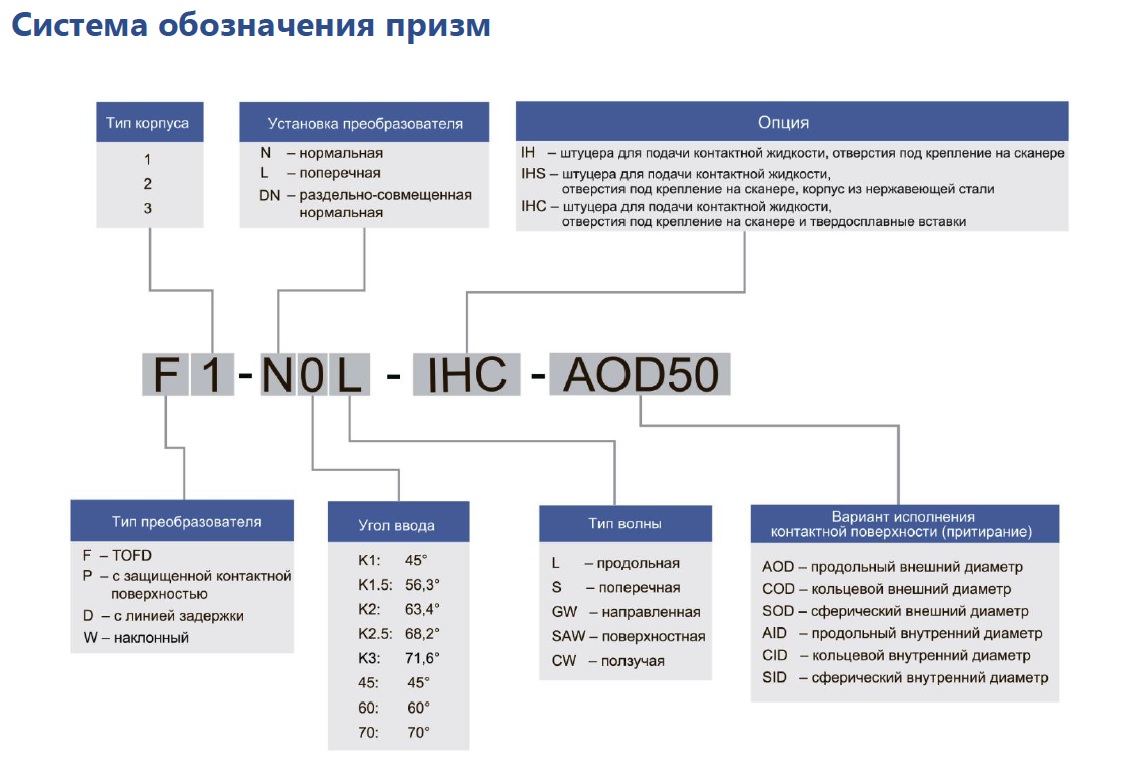

Наклонные преобразователи и сменные призмы
Раздельно-совмещенные преобразователи
Раздельно-совмещенные преобразователи продольной волны
Преобразователи TOFD
Преобразователи с защищенной контактной поверхностью
Преобразователи с линией задержки
Иммерсионные преобразователи
Специализированные преобразователи, преобразователи под заказ

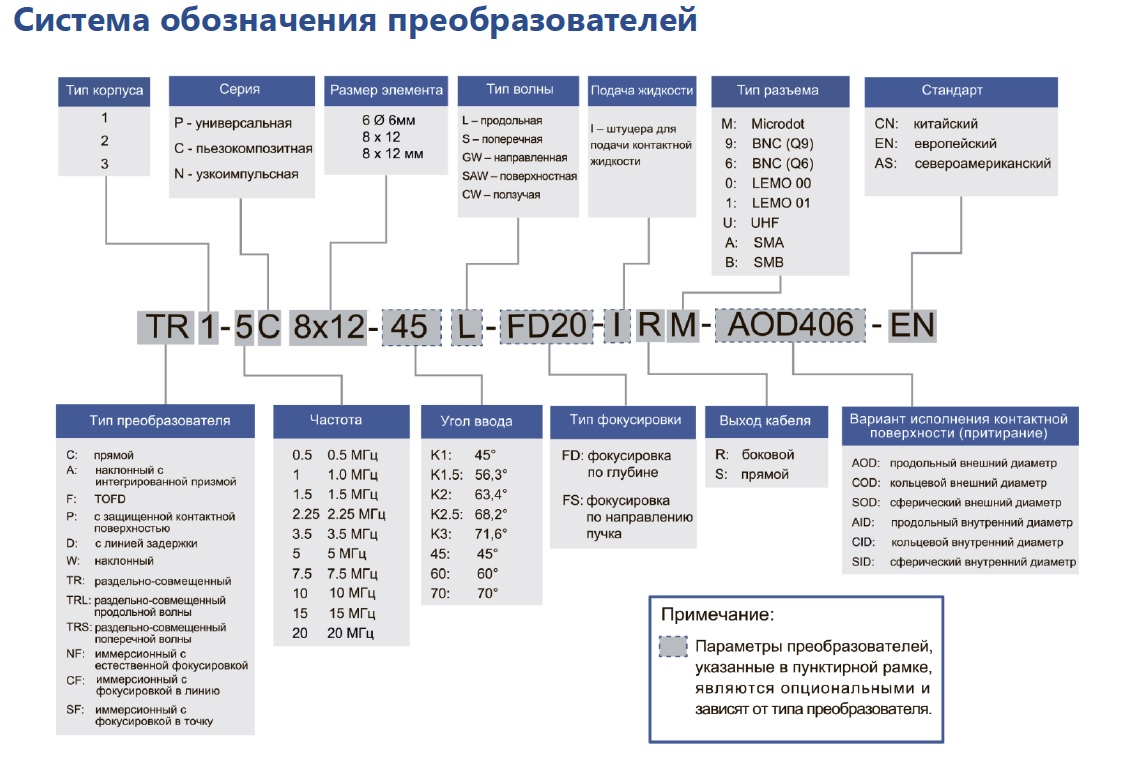

Серии преобразователей

Серия P (универсальная)

Для задач, требующих высокой чувствительности и проникающей способности, но при низком разрешении и относительно узкой частотной полосе пропускания.

Серия С (пьезокомпозитная)

Обеспечивают высокое соотношение сигнал/шум при контроле материалов с высоким коэффициентом затухания ультразвука и идеально сочетают в себе чувствительность, разрешение и проникающую способность.

Серия N (узкоимпульсная)

Хорошие характеристики по демпфированию и частотной полосе пропускания, высокое соотношение сигнал/шум при контроле материалов с высоким коэффициентом затухания и рассеивания, отличная вертикальная и горизонтальная разрешающая способность. Благодаря небольшой начальной ширине слепой зоны - это лучший выбор для точного измерения толщины тонких изделий.

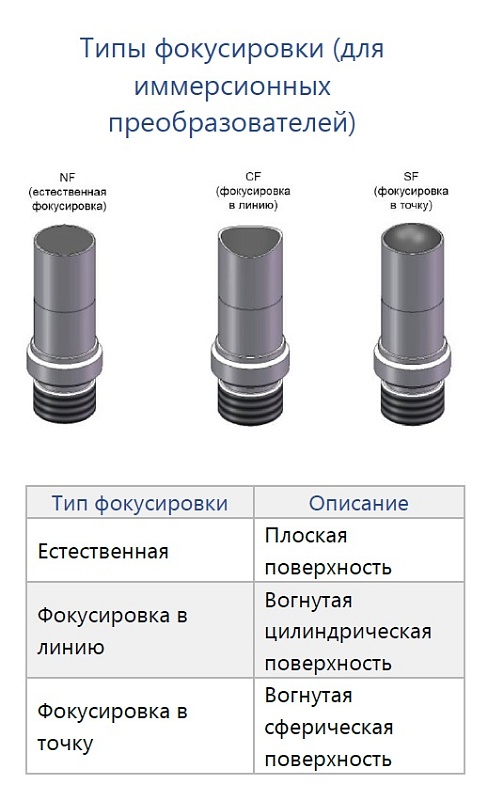

Тип фокусировки	Описание
Естественная	Плоская поверхность
Фокусировка в линию	Вогнутая цилиндрическая поверхность
Фокусировка в точку	Вогнутая сферическая поверхность

Выбор преобразователя

Применение	Область применения	Тип преобразователя	Комплектующие	Узкая полоса пропускания	Композитный	Узкополосный	Китайский стандарт	Европейский стандарт	Американский стандарт
Применение	Область применения	Тип преобразователя	Комплектующие	Узкая полоса пропускания	Композитный	Широкополосный	(CN)	(EN)	(AS)
Универсальное	Контактный	Прямой		✔	✔	✔	✔	✔	✔
		Наклонный с интегрированной призмой		✔	✔		✔	✔
		Наклонный	Призма		✔				✔
		Раздельно-совмещенный			✔		✔	✔	✔
		Раздельно-совмещенный продольной волны			✔		✔	✔
		TOFD	Призма		✔		✔	✔	✔
		С защищенной контактной поверхностью	Защитная накладка		✔			✔	✔
		С линией задержки	Линия задержки			✔		✔
	Иммерсионный	Нефокусированный			✔	✔			✔
	Иммерсионный	С фокусировкой			✔	✔			✔
Специализированное	Отраслевой	Для толщинометрии			✔
		Для ультразвуковой микроскопии			✔
		Для авиации (диаметр 3 мм, 4х6			✔
		Для труб и прутков из титановых сплавов			✔
		Для контроля ЖД колесной пары			✔
	Под заказ	Высокотемпературный			✔
		С поперечной волной под прямым углом			✔
		Комбинированный с продольной поперечной волной			✔
		С ползучей волной			✔
		С поверхностной волной			✔
		С волной Лэмба			✔
		С направленной волной			✔
		Сухой контакт
		Комбинированный раздельно-совмещенный			✔
		4-х элементный			✔

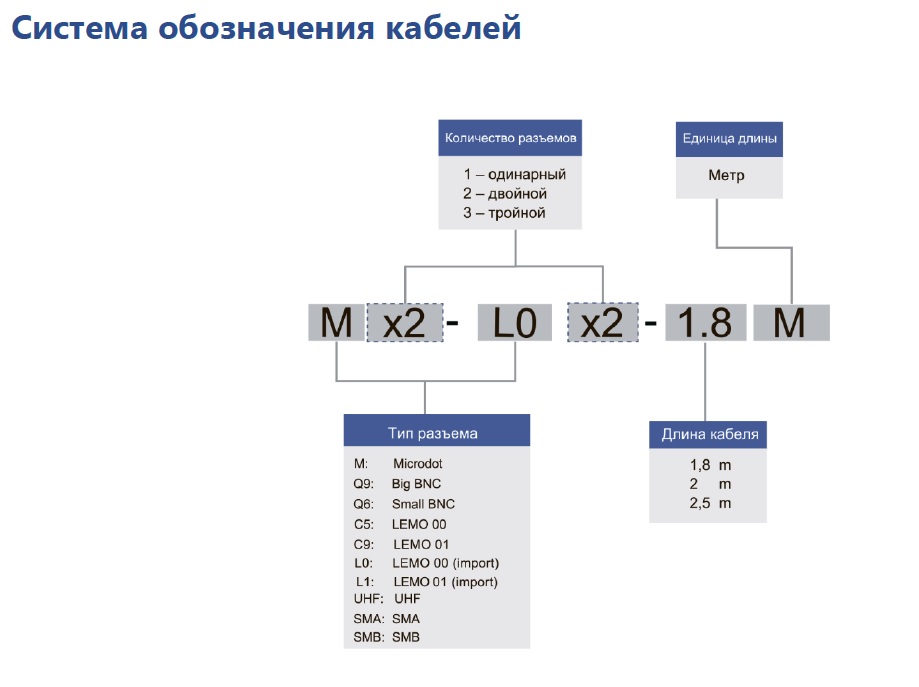

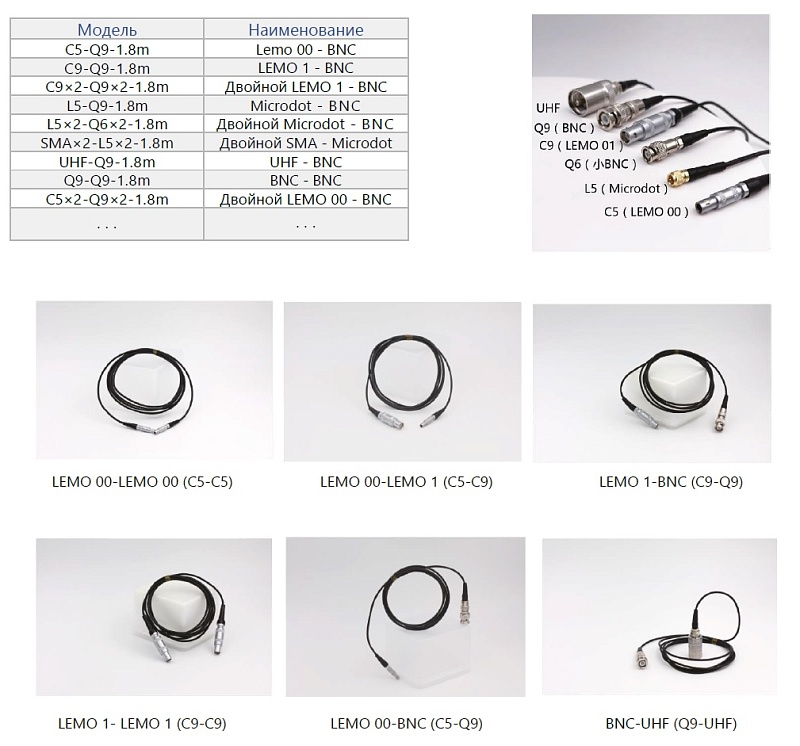

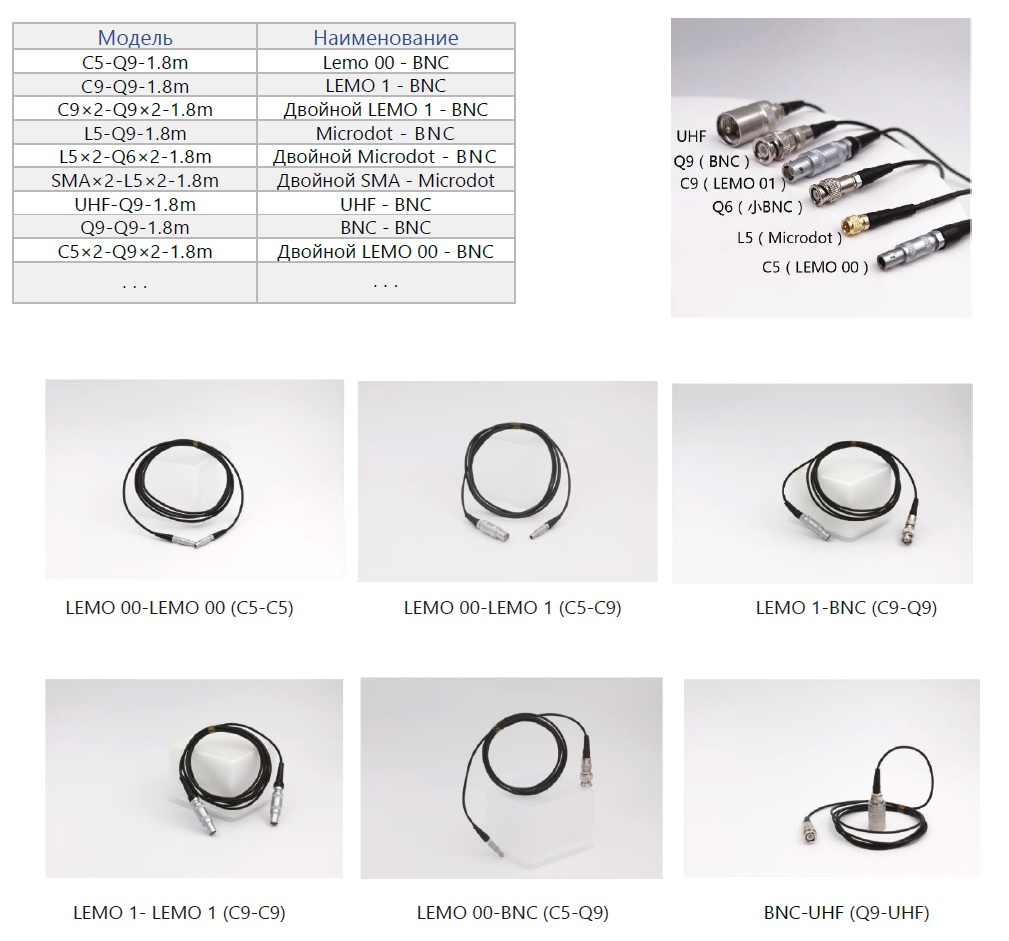

Аксессуары		Кабели

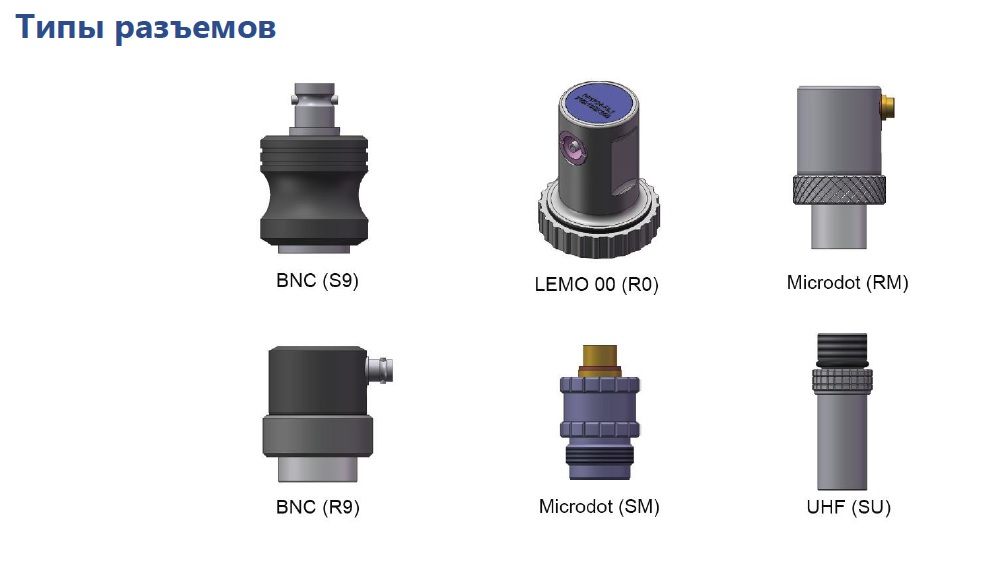

		Разъемы
		Контактная жидкость
		Настроечные образцы

Протокол испытаний преобразователей

Eintik Technologies предоставляет протокол об испытаниях каждого преобразователя, который мы производим. Все наши ультразвуковые преобразователи проверяются сотни раз, чтобы быть уверенными, что они соответствуют всем требованиям заказчика. Eintik Technologies предоставляет пользователям исчерпывающие данные по характеристикам каждого продаваемого преобразователя. Если у вас есть особые требования к испытаниям, пожалуйста, свяжитесь с нами.

Каждый преобразователь, изготовленный компанией Eintik Technologies, сопровождается протоколом с результатами испытаний.

Прямые преобразователи

Это одноэлементные преобразователи с продольной волной, которые используются при прямом контакте с контролируемым изделием.

Преимущества

Акустический импеданс хорошо сочетается с большинством металлов
Контактная поверхность преобразователя изготовлена из износостойкого материала
Можно использовать для контроля изделий из различных металлических и неметаллических материалов
Корпус обладает эргономичным дизайном, изготовлен из прочного материала, что обеспечивает долгий срок службы

Применение

Обнаружение расслоений, пор и других дефектов, толщинометрия
Нейлон, тефлон, полиэтилен, полипропилен и другие материалы
Серый чугун, пластиковые синтетические материалы (стеклопластики, углепластики) и т. д.
Большие поковки или ковкий чугун

Серия CN (китайский стандарт)

По умолчанию поставляется с боковым разъемом BNC (Q9).

Размеры
Размер элемента		a		b		c
мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм
14	0,38	19,5	0,77	29	1,14	18	0,71
20	1,38	29	1,14	33	1,3	24,5	0,96

Характеристики преобразователей
Частота	Размер элемента		Модель
МГц	мм	дюйм	\
1	20	0,79	C5-1P20-R9
2,5	14	0,55	C6-2.5P14-R9
2,5	20	0,79	C5-2.55P20-R9
5	14	0,55	C6-5P14-R9
5	20	0,79	C5-5P20-R9

Серия EN1 (европейский стандарт)

По умолчанию поставляется с боковыми разъемами Microdot (L5), LEMO 00 (C5) и LEMO 1 (C9).

Размеры
Размер элемента		a		b		c		d		e		Разъем
мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	\
10	0,375	20	0,79	42,5	1,67	24	0,94	14	0,55	2	0,08	LEMO 00
24	0,94	30	1,18	59,5	2,34	45	1,77	29	1,14	2,5	0,1	LEMO 1

Размеры
Размер элемента		a		b		c		Разъем
мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	\
5	0,2	10	0,39	15	0,59	9	0,35	Microdot

Характеристики преобразователей
Частота	Размер элемента		Модель
МГц	мм	дюйм	\
1	10	0,375	C10-1P10-R0-EN
1	24	0,94	C11-1P24-R0-EN
2	10	0,375	C10-2P10-R0-EN
2	24	0,94	C11-2P24-R0-EN
4	10	0,375	C10-4P10-R0-EN
4	24	0,94	C11-4P24-R0-EN
5	10	0,375	C10-5P10-R0-EN
5	24	0,94	C11-5P24-R0-EN
10	5	0,2	C8-10P5-RM-EN

Серия EN2 (европейский стандарт)

Низкопрофильный преобразователь, для контроля изделий с ограниченным доступом
По умолчанию поставляется с боковым разъемом LEMO 00 (C5) и имеет ручку

Размеры
Размер элемента		a		b		c		d
мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм
10	0,38	19	0,75	16	0,63	17	0,6	20	0,79
20	0,79	29	1,14	16	0,63	17	1,06	20	0,79

Характеристики преобразователей
Частота	Размер элемента		Модель
МГц	мм	дюйм	\
1	10	0,38	C12 - 1P10 - R0 - EN
2	10	0,38	C12 - 2P10 - R0 - EN
2	20	0,79	C13 - 2P20 - R0 - EN
4	10	0,38	C12 - 4P10 - R0 - EN
4	20	0,79	C13 - 4P20 - R0 - EN
5	10	0,38	C12 - 5P10 - R0 - EN
5	20	0,79	C13 - 5P20 - R0 - EN
10	10	0,38	C13 - 5P20 - R0 - EN
10	20	0,79	C12 - 10P10 - R0 - EN

Серия AS1 (североамериканский стандарт)

По умолчанию поставляется с боковым разъемом BNC (Q9).

Размеры
Размер элемента		a		b		c		d
мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм
13	0,5	19	0,75	28,5	1,12	36	1,42	22	0,87
19	0,75	27	1,06	37	1,44	36	1,42	30	1,18
25	1	31	1,22	41	1,59	36	1,42	34	1,34
29	1,125	37	1,46	47	1,83	36	1,42	40	1,57

Характеристики преобразователей
Частота	Размер элемента		Модель
МГц	мм	дюйм	\
0,5	19	0,75	C15-0.5P19-R9-AS
	25	1	C4-0.5P25-R9-AS
	29	1,125	C3-0.5P29-R9-AS
1	13	0,5	C3-0.5P29-R9-AS
	19	0,75	C15-1P19-R9-AS
	25	1	C4-1P25-R9-AS
	29	1,125	C3-1P29-R9-AS
2,25	13	0,5	C14-2.25P13-R9-AS
	19	0,75	C15-2.25P19-R9-AS
	25	1	C4-2.25P25-R9-AS
	29	1,125	C3-2.25P29-R9-AS
3,5	13	0,5	C14-3.5P13-R9-AS
	19	0,75	C15-3.5P19-R9-AS
	25	1	C4-3.5P25-R9-AS
5	13	0,5	C14-5P13-R9-AS
	19	0,75	C15-5P19-R9-AS
	25	1	C4-5P25-R9-AS
7,5	13	0,5	C14-7.5P13-R9-AS
10	13	0,5	C14-10P13-R9-AS

Серия AS2 (североамериканский стандарт)

По умолчанию поставляется с боковым разъемом BNC (Q9).

Размеры
Размер элемента		a		b		c
мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм
6	0,25	10,5	0,41	13	0,51	9	0,35
10	0,375	15	0,59	14	0,55	14	0,55
13	0,5	18	0,71	16	0,64	17	0,66
19	0,75	25	0,97	16	0,64	24	0,95
25	1	30	1,18	16	0,64	29	1,15

Характеристики преобразователей
Частота	Размер элемента		Модель
МГц	мм	дюйм	\
1	13	0,5	C18-1P13-RM-AS
	19	0,75	C19-1P19-RM-AS
	25	1	C20-1P25-RM-AS
2,25	6	0,25	C16-2.25P6-RM-AS
	10	0,375	C17-2.25P10-RM-AS
	13	0,5	C18-2.25P13-RM-AS
	19	0,75	C19-2.25P19-RM-AS
	25	1	C20-2.25P25-RM-AS
3,5	6	0,25	C16-3.5P6-RM-AS
	10	0,375	C17-3.5P10-RM-AS
	13	0,5	C18-3.5P13-RM-AS
	19	0,75	C19-3.5P19-RM-AS
	25	1	C20-3.5P25-RM-AS
5	6	0,25	C16-5P6-RM-AS
	10	0,375	C17-5P10-RM-AS
	13	0,5	C18-5P13-RM-AS
	19	0,75	C19-5P19-RM-AS
7,5	6	0,25	C16-7.5P6-RM-AS
	10	0,375	C17-7.5P10-RM-AS
	13	0,5	C18-7.5P13-RM-AS
10	6	0,25	C16-10P6-RM-AS
	10	0,375	C17-10P10-RM-AS
	13	0,5	C18-10P13-RM-AS

Наклонные преобразователи с интегрированной призмой

Это одноэлементные преобразователи с интегрированной призмой с фиксированным углом ввода

Преимущества

Обеспечивает наклонное сканирование поперечной волной
Прочный эргономичный литой под давлением корпус

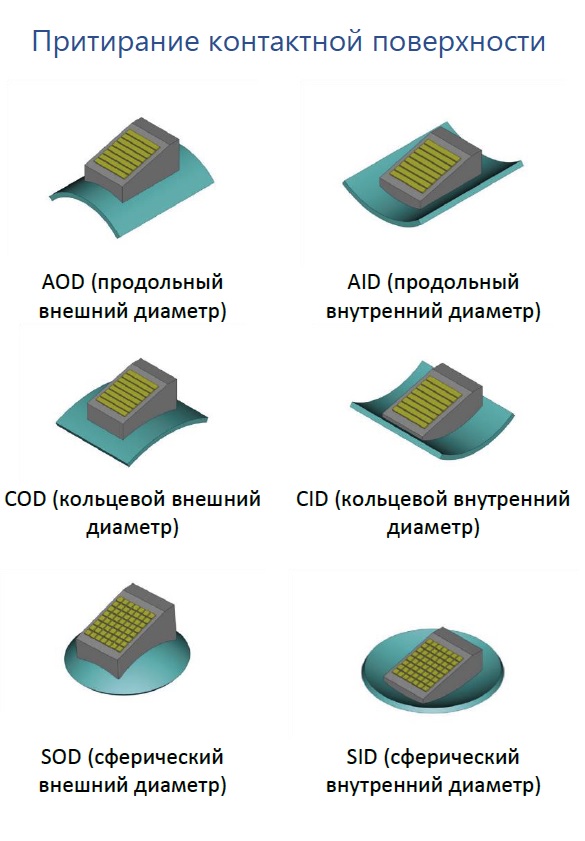

Подходит для контроля изделий разной формы, может быть притёрт под разные диаметры

Применение

Контроль сварных швов металлоконструкций
Фитинги труб, сосуды под давлением, резервуары
Лопатки турбины
Оси, поковки, отливки
Контроль расслоений
Железнодорожные колеса

Серия EN (европейский стандарт)

Частота	Размер элемента		Угол	Ближнее поле		Разъем	Модель
МГц	мм	дюйм	°	мм	дюйм	\	\
1	20×22	0,79×0,87	45	45	1,77	LEMO 1	A4-1C20×22-45S-R1-EN
	20×22	0,79×0,87	60	45	1,77	LEMO 1	A4-1C20×22-60S-R1-EN
	20×22	0,79×0,87	70	45	1,77	LEMO 1	A4-1C20×22-70S-R1-EN
2	8×9	0,31×0,35	45	15	0,59	LEMO 00	A2-2C8×9-45S-R0-EN
	8×9	0,31×0,35	60	15	0,59	LEMO 00	A2-2C8×9-60S-R0-EN
	8×9	0,31×0,35	70	15	0,59	LEMO 00	A2-2C8×9-70S-R0-EN
	14×14	0,55×0,55	45	39	1,54	LEMO 00	A3-2C14×14-45S-R0-EN
	14×14	0,55×0,55	60	39	1,54	LEMO 00	A3-2C14×14-60S-R0-EN
	14×14	0,55×0,55	70	39	1,54	LEMO 00	A3-2C14×14-70S-R0-EN
	20×22	0,79×0,87	45	90	3,54	LEMO 1	A4-2C20×22-45S-R1-EN
	20×22	0,79×0,87	60	90	3,54	LEMO 1	A4-2C20×22-60S-R1-EN
	20×22	0,79×0,87	70	90	3,54	LEMO 1	A4-2C20×22-70S-R1-EN
4	8×9	0,31×0,35	45	30	1,18	LEMO 00	A2-4C8×9-45S-R0-EN
	8×9	0,31×0,35	60	30	1,18	LEMO 00	A2-4C8×9-60S-R0-EN
	8×9	0,31×0,35	70	30	1,18	LEMO 00	A2-4C8×9-70S-R0-EN
	20×22	0,79×0,87	45	180	7,09	LEMO 1	A4-4C20×22-45S-R1-EN
	20×22	0,79×0,87	60	180	7,09	LEMO 1	A4-4C20×22-60S-R1-EN
	20×22	0,79×0,87	70	180	7,09	LEMO 1	A4-4C20×22-70S-R1-EN
5	6×6	0,24×0,24	45	13	0,51	LEMO 00	A1-5C6×6-45S-R0-EN
	6×6	0,24×0,24	60	13	0,51	LEMO 00	A1-5C6×6-60S-R0-EN
	6×6	0,24×0,24	70	13	0,51	LEMO 00	A1-5C6×6-70S-R0-EN
	14×14	0,55×0,55	45	88	3,46	LEMO 00	A3-5C14×14-45S-R0-EN
	14×14	0,55×0,55	60	88	3,46	LEMO 00	A3-5C14×14-60S-R0-EN
	14×14	0,55×0,55	70	88	3,46	LEMO 00	A3-5C14×14-70S-R0-EN
6	3×4	0,12×0,16	45	N/A		Microdot	A9-6C3×4-45S-SM-EN
	3×4	0,12×0,16	60	N/A		Microdot	A9-6C3×4-60S-SM-EN
	3×4	0,12×0,16	70	N/A		Microdot	A9-6C3×4-70S-SM-EN

Серия CN (китайский стандарт)

По умолчанию поставляется с боковым разъемом BNC (Q9) или Microdot (L5).

Характеристики преобразователей
Частота	Размер элемента		Угол	Ближнее поле		Модель
МГц	мм	дюйм	°	мм	дюйм	\
2,5	9×9	0,35×0,35	45	21	0,8	A10-2.5P9×9-K1-R9
2,5	9×9	0,35×0,35	60	21	0,8	A10-2.5P9×9-60S-R9
2,5	9×9	0,35×0,35	70	21	0,8	A10-2.5P9×9-70S-R9
2,5	9×9	0,35×0,35	56,4	21	0,8	A10-2.5P9×9-K1.5-R9
2,5	9×9	0,35×0,35	63,4	21	0,8	A10-2.5P9×9-K2-R9
2,5	9×9	0,35×0,35	68,2	21	0,8	A10-2.5P9×9-K2.5-R9
2,5	9×9	0,35×0,35	71,6	21	0,8	A10-2.5P9×9-K3-R9
2,5	8×12	0,31×0,47	45	25	1	A11-2.5P8×12-K1-R9
2,5	8×12	0,31×0,47	60	25	1	A11-2.5P8×12-60S-R9
2,5	8×12	0,31×0,47	70	25	1	A11-2.5P8×12-70S-R9
2,5	8×12	0,31×0,47	56,4	25	1	A11-2.5P8×12-K1.5-R9
2,5	8×12	0,31×0,47	63,4	25	1	A11-2.5P8×12-K2-R9
2,5	8×12	0,31×0,47	68,2	25	1	A11-2.5P8×12-K2.5-R9
2,5	8×12	0,31×0,47	71,6	25	1	A11-2.5P8×12-K3-R9
2,5	10×16	0,39×0,63	45	42	1,7	A12-2.5P10×16-K1-R9
2,5	10×16	0,39×0,63	60	42	1,7	A12-2.5P10×16-60S-R9
2,5	10×16	0,39×0,63	70	42	1,7	A12-2.5P10×16-70S-R9
2,5	10×16	0,39×0,63	56,4	42	1,7	A12-2.5P10×16-K1.5-R9
2,5	10×16	0,39×0,63	63,4	42	1,7	A12-2.5P10×16-K2-R9
2,5	10×16	0,39×0,63	68,2	42	1,7	A12-2.5P10×16-K2.5-R9
2,5	10×16	0,39×0,63	71,6	42	1,7	A12-2.5P10×16-K3-R9
2,5	13×13	0,51×0,51	45	44	1,7	A12-2.5P13×13-K1-R9
2,5	13×13	0,51×0,51	60	44	1,7	A12-2.5P13×13-60S-R9
2,5	13×13	0,51×0,51	70	44	1,7	A12-2.5P13×13-70S-R9
2,5	13×13	0,51×0,51	56,4	44	1,7	A12-2.5P13×13-K1.5-R9
2,5	13×13	0,51×0,51	63,4	44	1,7	A12-2.5P13×13-K2-R9
2,5	13×13	0,51×0,51	68,2	44	1,7	A12-2.5P13×13-K2.5-R9
2,5	13×13	0,51×0,51	71,6	44	1,7	A12-2.5P13×13-K3-R9
2,5	20×20	0,79×0,79	45	115	4,5	A13-2.5P20×20-K1-R9
2,5	20×20	0,79×0,79	60	115	4,5	A13-2.5P20×20-60S-R9
2,5	20×20	0,79×0,79	70	115	4,5	A13-2.5P20×20-70S-R9
2,5	20×20	0,79×0,79	56,4	115	4,5	A13-2.5P20×20-K1.5-R9
2,5	20×20	0,79×0,79	63,4	115	4,5	A13-2.5P20×20-K2-R9

Характеристики преобразователей
Частота	Размер элемента		Угол	Ближнее поле		Модель
МГц	мм	дюйм	°	мм	дюйм	\
5	6×6	0,24×0,24	45	19	0,7	A14-5P6×6-K1-RM
5	6×6	0,24×0,24	60	19	0,7	A14-5P6×6-60S-RM
5	6×6	0,24×0,24	70	19	0,71	A14-5P6×6-70S-RM
5	6×6	0,24×0,24	56,4	19	0,71	A14-5P6×6-K1.5-RM
5	6×6	0,24×0,24	63,4	19	0,71	A14-5P6×6-K2-RM
5	6×6	0,24×0,24	68,2	19	0,7	A14-5P6×6-K2.5-RM
5	6×6	0,24×0,24	71,6	19	0,7	A14-5P6×6-K3-RM
5	9×9	0,35×0,35	45	42	1,7	A10-5P9×9-K1-R9
5	9×9	0,35×0,35	60	42	1,7	A10-5P9×9-60S-R9
5	9×9	0,35×0,35	70	42	1,7	A10-5P9×9-70S-R9
5	9×9	0,35×0,35	56,4	42	1,7	A10-5P9×9-K1.5-R9
5	9×9	0,35×0,35	63,4	42	1,7	A10-5P9×9-K2-R9
5	9×9	0,35×0,35	68,2	42	1,7	A10-5P9×9-K2.5-R9
5	9×9	0,35×0,35	71,6	42	1,7	A10-5P9×9-K3-R9
5	8×12	0,31×0,47	45	50	2	A11-5P8×12-K1-R9
5	8×12	0,31×0,47	60	50	2	A11-5P8×12-60S-R9
5	8×12	0,31×0,47	70	50	2	A11-5P8×12-70S-R9
5	8×12	0,31×0,47	56,4	50	2	A11-5P8×12-K1.5-R9
5	8×12	0,31×0,47	63,4	50	2	A11-5P8×12-K2-R9
5	8×12	0,31×0,47	68,2	50	2	A11-5P8×12-K2.5-R9
5	8×12	0,31×0,47	71,6	50	2	A11-5P8×12-K3-R9
5	10×16	0,39×0,63	45	84	3,3	A12-5P10×16-K1-R9
5	10×16	0,39×0,63	60	84	3,3	A12-5P10×16-60S-R9
5	10×16	0,39×0,63	70	84	3,3	A12-5P10×16-70S-R9
5	10×16	0,39×0,63	56,4	84	3,3	A12-5P10×16-K1.5-R9
5	10×16	0,39×0,63	63,4	84	3,3	A12-5P10×16-K2-R9
5	10×16	0,39×0,63	68,2	84	3,3	A12-5P10×16-K2.5-R9
5	10×16	0,39×0,63	71,6	84	3,3	A12-5P10×16-K3-R9
5	13×13	0,51×0,51	45	84	3,3	A12-5P13×13-K1-R9
5	13×13	0,51×0,51	60	84	3,3	A12-5P13×13-60S-R9
5	13×13	0,51×0,51	70	84	3,3	A12-5P13×13-70S-R9
5	13×13	0,51×0,51	56,4	84	3,3	A12-5P13×13-K1.5-R9
5	13×13	0,51×0,51	63,4	84	3,3	A12-5P13×13-K2-R9
5	13×13	0,51×0,51	68,2	84	3,3	A12-5P13×13-K2.5-R9
5	13×13	0,51×0,51	71,6	84	3,3	A12-5P13×13-K3-R9

Размеры
Размер элемента		a		b		c		Разъем
мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	\
6×6	0,24×0,24	20	0,8	11,7	0,46	15,5	0,61	Microdot (L5)
9×9	0,35×0,35	30	1,2	14	0,55	21	0,8	BNC (Q9)
8×12	0,31×0,47	28,5	1,1	16,5	0,65	22	0,9
10×16	0,39×0,63	35,5	1,4	19,5	0,77	28	1,1
13×13	0,51×0,51	35,5	1,4	19,5	0,77	28	1,1
20×20	0,79×0,79	54	2,1	25	0,98	38	1,5

Наклонные преобразователи и сменные призмы

Наклонные преобразователи — это одноэлементный преобразователь, используемый в сочетании с призмами под поперечную и продольную волны.

Преимущества

Призмы могут быть притерты под разную геометрию контролируемых изделий для обеспечения качественного акустического контакта
Призмы могут быть изготовлены с разными углами ввода под различные задачи
Быстрая смена призм

Применение

Контроль сварных швов, валов, поковок и отливок, лопаток ГТД
Контроль фитингов труб, сосудов под давлением, резервуаров
Обнаружение расслоений и внутренних несплошностей

Серия AS (североамериканский стандарт)

Размер элемента		a		b		Разъем
мм	дюйм	мм	дюйм	мм	дюйм	Разъем
6	0,25	11	0,42	14	0,56	Прямой Microdot
10	0,375	14	0,55	15	0,58
13	0,5	18	0,7	17	0,65

Характеристики преобразователей
Частота	Размер элемента		Модель
МГц	мм	дюйм	\
1	6	0,25	W1-1C6-SM
1	13	0,5	W3-1C13-SM
2,25	6	0,25	W1-2.25C6-SM
	10	0,375	W2-2.25C10-SM
	13	0,5	W3-2.25C13-SM
3,5	6	0,25	W1-3.5C6-SM
	10	0,375	W2-3.5C10-SM
	13	0,5	W3-3.5C13-SM
5	6	0,25	W1-5C6-SM
	10	0,375	W2-5C10-SM
	13	0,5	W3-5C13-SM
7,5	6	0,25	W1-7.5C6-SM

Сменные призмы

Призма 6 мм (0,25 дюйма) Размеры
Размер призмы	Угол	A		B		C		Резьба	Размер элемента
Размер призмы	по стали	мм	дюйм	мм	дюйм	мм	дюйм	дюйм	мм	дюйм
⌀ 6-45°	45	19,1	0,75	11,4	0,45	9,4	0,37	3/8-32	6	0,25
⌀ 6-60°	60	21,3	0,84	11,4	0,45	11,2	0,44	3/8-32
⌀ 6-70°	70	25,4	1	11,4	0,45	12,7	0,5	3/8-32
⌀ 6-90°	90	24,1	0,95	11,4	0,45	12,7	0,5	3/8-32

Призма 10 мм (0,375 дюйма) Размеры
Размер призмы	Угол	A		B		C		Резьба	Размер элемента
Размер призмы	по стали	мм	дюйм	мм	дюйм	мм	дюйм	дюйм	мм	дюйм
⌀ 10-45°	45	22,6	0,89	14	0,55	11,9	0,47	1/2-28	10	0,375
⌀ 10-60°	60	26,4	1,04	14	0,55	14	0,55	1/2-28
⌀ 10-70°	70	30,2	1,19	14	0,55	14,7	0,58	1/2-28
⌀ 10-90°	90	29,5	1,15	14	0,55	14,7	0,61	1/2-28

Призма 13 мм (0,5 дюйма) Размеры
Размер призмы	Угол	A		B		C		Резьба	Размер элемента
Размер призмы	по стали	мм	дюйм	мм	дюйм	мм	дюйм	дюйм	мм	дюйм
⌀ 13-45°	45	26,7	1,05	17,8	0,7	14	0,55	26,7	13	0,5
⌀ 13-60°	60	31,5	1,24	17,8	0,7	16,3	0,64	31,5
⌀ 13-70°	70	35,8	1,41	17,8	0,7	17,3	0,68	35,8
⌀ 13-90°	90	35,5	1,39	17,8	0,7	18,5	0,73	35,5

Раздельно-совмещенные преобразователи

Представляет собой преобразователь, имеющий два независимых пьезоэлемента: один для передачи, второй для приема отраженного сигнала.

Преимущества

Превосходное приповерхностное разрешение
Независимые пьезоэлементы для передачи и приема сигнала, обеспечивают достаточную проникающую способность
Хорошие акустические характеристики даже на шероховатых или криволинейных поверхностях в паре со сменными устойчивыми к истиранию накладками

Применение

Кованые и литые изделия
Выявление пор, микропор и трещин
Расслоения, шлаковые включения и трещины изделий с большой толщиной
Болты, подшипники и другие монтажные детали
Трубы, резервуары и другие объекты, подверженные коррозии и эрозии

Серия CN (китайский стандарт)

По умолчанию поставляется с прямым разъемом Microdot (L5) и BNC (Q6).

Характеристики преобразователей
Частота	Размер элемента		Глубина фокусировки		Модель
МГц	мм	дюйм	мм	дюйм	\
2,5	⌀ 10/2	0,39	5	0,2	TR10-2.5P10-FD5-SM
	⌀ 10/2	0,39	10	0,39	TR10-2.5P10-FD10-SM
	⌀ 14/2	0,55	10	0,39	TR11-2.5P14-FD10-S6
	⌀ 14/2	0,55	15	0,59	TR11-2.5P14-FD15-S6
	⌀ 14/2	0,55	20	0,79	TR11-2.5P14-FD20-S6
	⌀ 20/2	0,79	10	0,39	TR12-2.5P20-FD10-S6
	⌀ 20/2	0,79	15	0,59	TR12-2.5P20-FD15-S6
	⌀ 20/2	0,79	20	0,79	TR12-2.5P20-FD20-S6
	⌀ 20/2	0,79	25	0,98	TR12-2.5P20-FD25-S6
5	⌀ 10/2	0,39	5	0,2	TR10-5P10-FD5-SM
	⌀ 10/2	0,39	10	0,39	TR10-5P10-FD10-SM
	⌀ 10/2	0,39	15	0,39	TR10-5P10-FD15-SM
	⌀ 14/2	0,55	10	0,39	TR11-5P14-FD10-S6
	⌀ 14/2	0,55	15	0,59	TR11-5P14-FD15-S6
	⌀ 14/2	0,55	20	0,37	TR11-5P14-FD20-S6
	⌀ 14/2	0,55	25	0,98	TR11-5P14-FD25-S6
	⌀ 14/2	0,55	30	1,18	TR11-5P14-FD30-S6
	⌀ 20/2	0,79	10	0,39	TR12-5P20-FD10-S6
	⌀ 20/2	0,79	15	0,59	TR12-5P20-FD15-S6
	⌀ 20/2	0,79	20	0,79	TR12-5P20-FD20-S6
	⌀ 20/2	0,79	25	0,98	TR12-5P20-FD25-S6
	⌀ 20/2	0,79	30	1,18	TR12-5P20-FD30-S6

Размеры (Китай)
Размер элемента		a		b		c		d		Разъем
мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	\
⌀ 10/2	0,4	18,2	0,72	27	1,06	17	0,67	15	0,59	Microdot
⌀ 14/2	0,56	23	0,91	33	1,3	21,5	0,85	19	0,75	BNC (Q6)
⌀ 20/2	0,8	23	1,02	37	1,46	26	1,02	25	0,98	BNC (Q6)

Серия EN (европейский стандарт)

По умолчанию поставляется с двойным разъемом Lemo 00 (C5).

Характеристики преобразователей
Частота	Размер элемента		Глубина фокусировки	Модель	Тип корпуса
МГц	дюйм	мм	мм	\	\
2	0,43	⌀ 11/2	8	TR2-2C11-FD8-R0	TR2
	0,28×0,71	7×18	15	TR7-2C7×18-FD15-R0	TR7
	0,28×0,71	7×18	30	TR7-2C7×18-FD30-R0	TR7
4	0,14×0,39	3,5×10	10	TR2-4C3.5×10-FD10-R0	TR2
	0,24×0,79	6×20	12	TR7-4C6×20-FD12-R0	TR7
	0,24×0,79	6×20	25	TR7-4C6×20-FD25-R0	TR7

Серия AS (североамериканский стандарт)

Малогабаритные преобразователи подходят для контроля изделий с ограниченным доступом.
Преобразователи выполнены с интегрированным кабелем. Длина кабеля составляет 1,8 м. Разъем кабеля можно выбрать на этапе заказа.

Размеры
Размер элемента		a		b		c
мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм
6	0,25	12,7	0,5	16,3	0,64	9,1	0,36
10	0,375	16	0,63	16,3	0,64	11,9	0,47
13	0,5	19,1	0,75	17,3	0,68	15,2	0,6

Характеристики преобразователей
Частота	Размер элемента		Модель
МГц	мм	дюйм	BNC (Q9)	Microdot (L5)
2,25	6	0,25	TR13-2.25C6-R9	TR13-2.25C6-RM
	10	0,375	TR14-2.25C10-R9	TR14-2.25C10-RM
	13	0,5	TR15-2.25C13-R9	TR15-2.25C13-RM
3,5	6	0,25	TR13-3.5C6-R9	TR13-3.5C6-RM
	10	0,375	TR14-3.5C10-R9	TR14-3.5C10-RM
	13	0,5	TR15-3.5C13-R9	TR15-3.5C13-RM
5	6	0,25	TR13-5C6-R9	TR13-5C6-RM
	10	0,375	TR14-5C10-R9	TR14-5C10-RM
	13	0,5	TR15-5C13-R9	TR15-5C13-RM
7,5	8	0,3	TR14-5C8-R9	TR14-5C8-RM
10	6	0,25	TR13-10C6-R9	TR13-10C6-RM
10	10	0,375	TR14-10C10-R9	TR14-10C10-RM

Раздельно-совмещенные преобразователи продольной волны

Преобразователи включают в себя два независимых пьезоэлемента: излучающий и приемный, которые располагаются под углом друг к другу и имеют определенную глубину фокусировки. За счет такой конструкции и использования продольных волн, преобразователи эффективно применяются для контроля изделий из крупнозернистых материалов, в частности из аустенитной стали, выявляют трещины в сварных швах и под плакирующим слоем.

Преимущества

Узкий зондирующий импульс, снижение помех и рассеивания, высокое соотношение сигнал/шум
Чувствительны к обнаружению дефектов с определенной ориентацией
Призмы могут быть притерты для обеспечения качественного акустического контакта

Применение

Изделия из крупнозернистых материалов, в том числе из аустенитной нержавеющей стали
Выявление усталостных трещин на валах, болтах и т.д.
Сварные швы толщиной более 20 мм
Контроль изделий в атомной промышленности

Размер элемента (мм)		2 (7×10)	2 (8×12)	2 (10×18)	2 (15×25)	2 (20×34)	2 (24×42)
Тип корпуса a×b×c (мм)		20×20×31,75	25×25×31,75	30×30×31,75	40×40×31,75	50×50×31,75	60×60×31,75
Частота (МГц)	Угол	Диапазон фокусировки (FS) мм
0,5	45°	-	-	-	15/30	25/60	35/80
	60°	-	-	-	15/25	20/40	30/70
	70°	-	-	-	15/20	20/35	25/60
1	45°	-	10/25	15/30	20/55	30/80	40/120
	60°	-	10/20	15/30	20/45	25/75	35/110
	70°	-	10/20	15/30	15/45	25/75	30/110
2	45°	10/25	15/30	20/45	25/85	40/130	45/160
	60°	10/25	10/30	15/40	20/75	30/120	40/140
	70°	10/25	15/35	15/35	20/70	30/110	35/125
4	45°	10/35	20/60	25/90	30/100	-	-
	60°	10/35	15/55	20/70	25/90	-	-
	70°	10/30	10/50	15/65	20/85	-	-

Примечание: FD=FS*COSβ, где β – угол ввода

Преобразователи TOFD

Преобразователи c продольной волной и с широкой полосой пропускания, обладают высокой чувствительностью. Диапазон частот от 2,25 МГц до 15 МГц. Применяются в контроле методом TOFD. Дополнительно используются специализированные призмы с штуцерами для подачи контактной жидкости и твердосплавными вставками для уменьшения износа призм.

Преимущества

Обладают узким импульсом и широкой полосой пропускания
Простая замена призм
Призмы с опцией IHC включают: штуцера для подачи контактной жидкости, отверстия под крепление призм на сканере и твердосплавные вставки
Призмы с опцией IHS включают: штуцера для подачи контактной жидкости, отверстия под крепление призм на сканере, корпус из нержавеющей стали

Преимущества

Контроль приповерхностных дефектов
Контроль сплавления наплавок
Контроль объемных и вертикальных дефектов

Характеристики преобразователей
Корпус	a		b		c		Резьба
Корпус	мм	дюйм	мм	дюйм	мм	дюйм	\
F1	11	0,43	16,1	0,63	5,6	0,22	3/8-32
F2	18	0,71	17,4	0,68	6,5	0,26	11/ 16-24
F3	12	0,47	26	1,02	5,7	0,22	3/8-32
F4	19,6	0,77	31	1,22	6,6	0,26	11/ 16-24
F8	14,3	0,56	16,5	0,65	6,5	0,26	9/ 16-24

Частота	Размер элемента		Корпус	Резьба	Модель
МГц	мм	дюйм	\	\	\
2,25	6	0,24	F1	3/8-32	F1-2.25N6-SM
	10	0,375	F2	11/16-24	F2-2.25N10-SM
	10	0,375	F4	11/16-24	F4-2.25N6-S0
	10	0,375	F8	9/16-24	F8-2.25N10-SM
	13	0,5	F2	11/16-24	F2-2.25N13-SM
	13	0,5	F4	11/16-24	F4-2.25N13-S0
3,5	6	0,24	F1	3/8-32	F1-3.5N6-SM
	6	0,24	F3	3/8-32	F3-3.5N6-S0
	10	0,375	F2	11/16-24	F2-3.5N10-SM
	10	0,375	F4	11/16-24	F4-3.5N10-S0
	10	0,375	F8	9/16-24	F8-3.5N10-SM
	13	0,5	F2	11/16-24	F2-3.5N13-SM
	13	0,5	F4	11/16-24	F4-3.5N13-S0
5	3	0,125	F1	3/8-32	F1-5N3-SM
	3	0,125	F3	3/8-32	F3-5N3-S0
	6	0,25	F1	3/8-32	F1-5N6-SM
	6	0,25	F3	3/8-32	F3-5N6-S0
	10	0,375	F2	11/16-24	F2-5N10-SM
	10	0,375	F4	11/16-24	F4-5N10-S0
	10	0,375	F8	9/16-24	F8-5N10-SM
	13	0,5	F2	11/16-24	F2-5N13-SM
	13	0,5	F4	11/16-24	F4-5N13-S0
7,5	3	0,125	F1	3/8-32	F1-7.5N3-SM
	3	0,125	F3	3/8-32	F3-7.5N3-S0
	6	0,25	F1	3/8-32	F1-7.5N6-SM
	6	0,25	F3	3/8-32	F3-7.5N6-S0
10	3	0,125	F1	3/8-32	F1-10N3-SM
	3	0,125	F3	3/8-32	F3-10N3-S0
	6	0,25	F1	3/8-32	F1-10N6-SM
	6	0,25	F3	3/8-32	F3-10N6-S0
15	3	0,125	F1	3/8-32	F1-15N3-SM
15	3	0,125	F3	3/8-32	F5-15N3-S0

Призмы к TOFD преобразователям

Призма		Корпус	Угол ввода
F1-45L- IHS	F1-45L- IHC	F1/F3	45
F1-60L- IHS	F1-60L- IHC		60
F1-70L- IHS	F1-70L- IHC		70
F2-45L- IHS	F2-45L- IHC	F2/F4	45
F2-60L- IHS	F2-60L- IHC		60
F2-70L- IHS	F2-70L- IHC		70
F8-45L- IHS	F8-45L- IHC	F8	45
F8-60L- IHS	F8-60L- IHC		60
F8-70L- IHS	F8-70L- IHC		70

Размеры
Модель	Угол	a		b		c		Резьба
	По стали	дюйм	мм	дюйм	мм	дюйм	мм	дюйм
F1-45L- IHC	45	1,26	32	0,83	21	0,51	13	3/8-32
F1-45L- IHS
F1-60L- IHC	60
	F1-60L- IHS
F1-70L- IHC	70
	F1-70L- IHS
F2-45L- IHC	45	1,26	32	1,1	28	0,71	18	9/16-24
F2-45L- IHS
F2-60L- IHC	60
	F2-60L- IHS
F2-70L- IHC	70
	F2-70L- IHS

Преобразователи с защищенной контактной поверхностью

Одноэлементные преобразователи со сменной защитной накладкой (мембраной) или со специальным колпачком, защищающим от износа контактную поверхность.

Преимущества

Для различных задач имеется два типа исполнения: со сменной защитной накладкой (мембраной) или со специальным колпачком
Защитную накладку (мембрану) можно использовать на неровных или шероховатых поверхностях для обеспечения качественного акустического контакта
Защитный колпачок обеспечивает быстрое сканирование изделий с грубой поверхностью
Оба варианта защитных приспособлений позволяют продлить срок эксплуатации преобразователя
Серия преобразователей с Европейским стандартом предусматривает применение только защитной накладки (мембраны), серия преобразователей с Североамериканским стандартом предусматривает оба варианта защиты

Применение

Толстостенные объекты контроля, пластины, прутки, заготовки, поковки, отливки, изделия из неметаллов
Обнаружение таких дефектов как: расслоения, поры, различные включения и т.д.

Серия EN (европейский стандарт)

Характеристики преобразователей
Частота	Размер элемента		Ближнее поле		Разъем	Модель
МГц	мм	дюйм	мм	дюйм	\	\
1	24	0,94	23	0,91	LEMO 1	P2-1C24-R1-EN
2	10	0,39	7,2	0,28	LEMO 00	P1-2C10-R0-EN
2	24	0,94	45	1,77	LEMO 1	P2-2C24-R1-EN
4	10	0,39	15,6	0,61	LEMO 00	P1-4C10-R0-EN
4	24	0,94	91	3,58	LEMO 1	P2-4C24-R1-EN

Защитная накладка (мембрана) (EN)
Количество	Размер элемента		Модель
\	мм	дюйм	\
12 шт.	10	0,39	P1-10
12 шт.	24	0,94	P2-24

Серия AS (североамериканский стандарт)

По умолчанию поставляется с разъемом BNC (Q9).

Размеры
Размер элемента		a		b		c		d
мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм
13	0,5	25	0,98	41	1,61	28,5	1,12	22	0,87
19	0,75	33	1,3	41	1,61	36,5	1,44	30	1,18
25	1	38	1,5	41	1,61	40,5	1,59	34	1,34

Характеристики преобразователей
Частота	Диаметр элемента		Модель
МГц	мм	дюйм	\
1	13	0,5	P3-1P13-R9-AS
	19	0,75	P4-1P19-R9-AS
	25	1	P5-1P25-R9-AS
2,25	13	0,5	P3-2.25P13-R9-AS
	19	0,75	P4-2.25P19-R9-AS
	25	1	P5-2.25P25-R9-AS
3,5	13	0,5	P3-3.5P13-R9-AS
	19	0,75	P4-3.5P19-R9-AS
	25	1	P5-3.5P25-R9-AS
5	13	0,5	P3-5P13-R9-AS
	19	0,75	P4-5P19-R9-AS
	25	1	P5-5P25-R9-AS

Защитная накладка (мембрана) (AS)
Количество	Размер элемен		Модель
\	мм	дюйм	\
10 шт.	13	0,5	P3-13
10 шт.	19	0,75	P4-19
10 шт.	25	1	P5-25

Защитный колпачок (AS)
Описание	Размер элемента		Модель
\	мм	дюйм	\
Колпачок	13	0,5	P3-NM13
	19	0,75	P4-NM19
	25	1	P5-NM25

Преобразователи с линией задержки

Одноэлементные преобразователи продольной волны, широко используются в нефтяной, химической, металлургической, судостроительной, авиационной, аэрокосмической и других отраслях промышленности для обеспечения наилучших результатов контроля толщины.

Преимущества

Быстросъемные линии задержки
Запасные линии задержки приобретаются отдельно
Частота преобразователей в диапазоне от 2,25 МГц до 20 МГц
Линии задержки можно притереть под различную форму контролируемых изделий

Применение

Контроль толщины различных изделий, выполненных из металлов и неметаллов
Контроль толщины тонкостенных изделий
Возможность применения на нагретых поверхностях за счет использования высокотемпературных линий задержки (до 200° С)

Частота	Размер элемента		Модель
МГц	мм	дюйм	\
2,25	6	0,25	D2-2.25C6-RM
2,25	13	0,5	D3-2.25C13-RM
3,5	6	0,25	D2-3.5C6-RM
5	6	0,25	D2-5C6-RM
5	13	0,5	D3-5C13-RM
10	3	0,125	D1-10C3-RM
10	6	0,25	D2-10C6-RM
15	3	0,125	D1-15C3-RM
15	6	0,25	D2-15C6-RM
20	3	0,125	D1-20C3-RM

Сменные линии задержки (стандартная серия, до +50° С)

Модель	Высота		Размер элемента
Модель	мм	дюйм	мм	дюйм
D1-H5.5	5,5	0,22	3	0,125
D2-H9.5	9,5	0,37	6	0,25
D2-H12.7	12,7	0,5	6	0,25
D3-H9.5	9,5	0,37	13	0,5
D3-H12.7	12,7	0,5	13	0,5

Иммерсионные преобразователи

Иммерсионные преобразователи представляют собой одноэлементные преобразователи продольной волны, которые предназначены для контроля изделий, полностью или частично погруженных в воду.

Преимущества

В автоматических системах ультразвукового контроля (иммерсионных ваннах)
Преобразователи с естественной фокусировкой используются для контроля толщины листового металла
Преобразователи с фокусировкой в линию, обычно, применяются для контроля продольных объектов: прутков, валов, стержней
Преобразователи с фокусировкой в точку используются для выявления мелких дефектов на высокой частоте

Применение

Акустический импеданс хорошо сочетается с большинством металлов
Контактная поверхность преобразователя изготовлена из износостойкого материала
Можно использовать для контроля изделий из различных металлических и неметаллических материалов
Корпус обладает эргономичным дизайном, изготовлен из прочного материала, что обеспечивает долгий срок службы

Серия AS1 (североамериканский стандарт, стандартный круглый корпус)

По умолчанию поставляется с водозащищенным разъемом UHF.

Размеры
Размер элемента		a		b		c
мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм
19	0,75	25	1	27	1,06	32	1,25
25	1	32	1,25	33	1,31	32	1,25
29	1,125	35	1,38	37	1,44	32	1,25

Серия AS2 (североамериканский стандарт)

Наружный диаметр корпуса преобразователя составляет 10 мм (0,376 дюйма), что подходит для контроля изделий с ограниченным доступом/li>
По умолчанию поставляется с разъемом Microdot

Характеристики преобразователей
Частота	Размер элемента		Диапазон фокусировки		Разъем
МГц	мм	дюйм	мм	дюйм	\
2,25	6	0,25	10 - 12	0,39 - 0,47	Прямой
3,5	6	0,25	11 - 17	0,43 - 0,67	Прямой
5	6	0,25	12 - 25	0,47 - 0,98	Прямой
10	6	0,25	13 - 45	0,51 - 1,77	Прямой
15	3	0,125	7 - 15	0,28 - 0,59	Прямой
15	6	0,25	13 - 40	0,51 - 1,57	Прямой
20	3	0,125	8 - 22	0,51 - 0,87	Прямой

Серия AS3 (североамериканский стандарт, длинный и тонкий корпус)

Наружный диаметр корпуса датчика составляет 10 мм (0,376 дюйма), а длина - 51 мм (2 дюйма), что подходит для применения в труднодоступных местах (например, при контроле через отверстия в изделиях)
По умолчанию поставляется с разъемом UHF

Характеристики преобразователей
Частота	Размер элемента		Диапазон фокусировки		Разъем
МГц	мм	дюйм	мм	дюйм	\
2,25	6	0,25	10 - 12	0,39 - 0,47	Прямой
3,5	6	0,25	11 - 17	0,43 - 0,67	Прямой
5	6	0,25	12 - 25	0,47 - 0,98	Прямой
10	6	0,25	13 - 45	0,51 - 1,77	Прямой
15	3	0,125	7 - 15	0,28 - 0,59	Прямой
15	6	0,25	13 - 40	0,51 - 1,57	Прямой
20	3	0,125	8 - 22	0,51 - 0,87	Прямой

Серия AS4 (североамериканский стандарт, квадратный корпус)

Преобразователь имеет форму куба, а направление излучения звуковой волны к оси разъема составляет 90°
По умолчанию поставляется с разъемом UHF

Размеры
Размер элемента		a		b		c
мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм
6	0,25	19	0,75	24	0,94	19	0,75
13	0,5
19	0,75

Характеристики преобразователей
Частота	Размер элемента		Диапазон фокусировки		Разъем
МГц	мм	дюйм	мм	дюйм	\
1	19	0,75	30 - 45	1,18 - 1,77	Боковой
1	13	0,5	15 - 20	0,60 - 0,80	Боковой
2,25	13	0,5	20 - 48	0,80 - 1,90	Боковой
	10	0,375	13 - 27	0,50 - 1,06	Боковой
	6	0,25	9 - 12	0,35 - 0,45	Боковой
3,5	13	0,5	21 - 75	0,83 - 2,95	Боковой
	10	0,375	15 - 42	0,60 - 1,65	Боковой
	6	0,25	10 - 18	0,39 - 0,70	Боковой
5	13	0,5	19 - 106	0,75 - 4,20	Боковой
	10	0,375	15 - 60	0,60 - 2,35	Боковой
	6	0,25	11 - 25	0,43 - 1,00	Боковой
10	13	0,5	19 - 213	0,75 - 8,40	Боковой
	10	0,375	15 - 120	0,60 - 4,75	Боковой
	6	0,25	12 - 53	0,46 - 2,10	Боковой

Серия EN (европейский стандарт)

Преобразователь поставляется с интегрированным кабелем длиной 1,8 м или 2,5 м
Разъем кабеля LEMO 1 (C9)

Характеристики преобразователей
Частота	Размер элемента		Диапазон фокусировки		Разъем
МГц	мм	дюйм	мм	дюйм	\
1	19	0,75	30 - 45	1,18 - 1,77	Прямой
1	13	0,5	15 - 20	0,60 - 0,80	Прямой
2,25	13	0,5	20 - 48	0,80 - 1,90	Прямой
	10	0,375	13 - 27	0,50 - 1,06	Прямой
	6	0,25	9 - 12	0,35 - 0,45	Прямой
3,5	13	0,5	21 - 75	0,83 - 2,95	Прямой
	10	0,375	15 - 42	0,60 - 1,65	Прямой
	6	0,25	10 - 18	0,39 - 0,70	Прямой
5	13	0,5	19 - 106	0,75 - 4,20	Прямой
	10	0,375	15 - 60	0,60 - 2,35	Прямой
	6	0,25	11 - 25	0,43 - 1,00	Прямой
10	13	0,5	19 - 213	0,75 - 8,40	Прямой
	10	0,375	15 - 120	0,60 - 4,75	Прямой
	6	0,25	12 - 53	0,46 - 2,10	Прямой

Размеры
Размер элемента		a		b		c
мм	дюйм	мм	дюйм	мм	дюйм	м	фут
5	0,2	9,5	0,37	25	0,98	1,8	7,1
10	0,39	13	0,51	62	2,44	2,5	8,2
20	0,79	24	0,94	62	2,44	2,5	8,2

Специализированные преобразователи, преобразователи под заказ

Непрерывное развитие промышленного производства, появление новых технологий, новых материалов и областей применения, растущий спрос на автоматизированный неразрушающий контроль приводит к необходимости оперативно разрабатывать и изготавливать ультразвуковые преобразователи под конкретные задачи заказчика. Для получения дополнительной информации об изготовлении специализированных преобразователей, пожалуйста, проконсультируйтесь с представителем компании Eintik Technologies.

Контроль титановых сплавов
Ультразвуковая микроскопия
Контроль полых валов
Преобразователи поверхностных волн

Кабели и разъемы

Доступны различные длины кабелей под конкретные задачи
Стандартная длина составляет 1,8 м (6 футов)
Сопротивление всех кабелей составляет 50 Ом, если не указано иное
Возможно изготовление кабелей под заказ, в т.ч. с разными оплётками и армированием

Модельный ряд

Модель	Наименование
C5-Q9-1.8m	Lemo 00 - BNC
C9-Q9-1.8m	LEMO 1 - BNC
C9×2-Q9×2-1.8m	Двойной LEMO 1 - BNC
L5-Q9-1.8m	Microdot - BNC
L5×2-Q6×2-1.8m	Двойной Microdot - BNC
SMA×2-L5×2-1.8m	Двойной SMA - Microdot
Двойной SMA - Microdot	UHF - BNC
Q9-Q9-1.8m	BNC - BNC
C5×2-Q9×2-1.8m	Двойной LEMO 00 - BNC

Доставка и оплата

Доставка по Москве и Московской области

Для жителей Москвы и Подмосковья — самовывоз по адресу: Москва, ул. Суворовская, д. 6, стр. 3. Вы можете забрать заказ из нашего офиса с понедельника по пятницу с 10 до 17 часов. Выходные: суббота, воскресенье. Индивидуальная доставка оговаривается отдельно. Пожалуйста, уточняйте наличие товаров в офисе перед приездом.

Доставка по России

Мы отправляем заказы во все города России.

Оплата

Предварительно уточните у вашего менеджера наличие товара на складе и поставьте его в резерв. Оплата заказа для физических и юридических лиц производится по безналичному расчету.

Подробнее.

Гарантии

В соответствие с законом «О защите прав потребителя» предоставляется производителем товара, а по всем вопросам гарантийного обслуживания покупатель обращается в сервисный центр производителя.
По согласованию возможна отправка товара в сервисный центр через нашу компанию. Все транспортные расходы в этом случае несет покупатель, а сроки исполнения гарантийных обязательств увеличиваются в 1,5-2 раза.
Возврат товара надлежащего качества при дистанционной торговле возможен в течение 7 дней после передачи товара. Потребитель обязан в таком случае оплатить стоимость доставки товара до продавца. (п.4 ст.26.1).
Обмен товара надлежащего качества в случае, если он не подошел по какой-либо из причин, на аналогичный товар возможен в течение 14 дней после передачи товара. (п.1 ст.25)
Возврат и обмен товара возможен, если товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, а также имеется кассовый чек на приобретение товара. (п.1 ст.25)
Потребитель не вправе отказаться от товара, имеющего индивидуально-определенные свойства(товары изготавливаемые и поставляемые под заказ)(п.4 ст.26.1).

Отзывы

ООО "ТЕХКОН" является официальным дистрибьютором Eintik Technologies

Все товары категории

Все товары бренда Eintik

Назад к списку
