Колесо преобразователя изготовлено из уникального материала, обеспечивающего высокое качество ультразвукового контроля, не уступающего иммерсионному. Преобразователь EdgeFORM требует минимального количества жидкости и небольшого нажима для контроля плоских и слегка изогнутых поверхностей. Преобразователь можно вытянуть на некоторое расстояние от сканера для покрытия длинного шва или, наоборот, укоротить во избежание интерференции с конструктивными элементами изделия.
Преимущества
- Превосходный акустический контакт при минимальном количестве жидкости
- Приповерхностное разрешение до 1 мм
- Контроль плоских, ровных и криволинейных панелей толщиной от 0,5 до 1,5 мм
- Линия задержки 10 мм позволяет выполнять контроль алюминиевых пластин толщиной до 20 мм
- Охват сканирования клеевых швов до 32 мм
- Регулируемые ролики оптимизируют стабильность сигнала
- Доступен с шагом 1,0 мм и 0,36 мм, в зависимости от требуемого разрешения
- C-скан развертка
- Сбор кодированных данных
- Анализ в автономном режиме

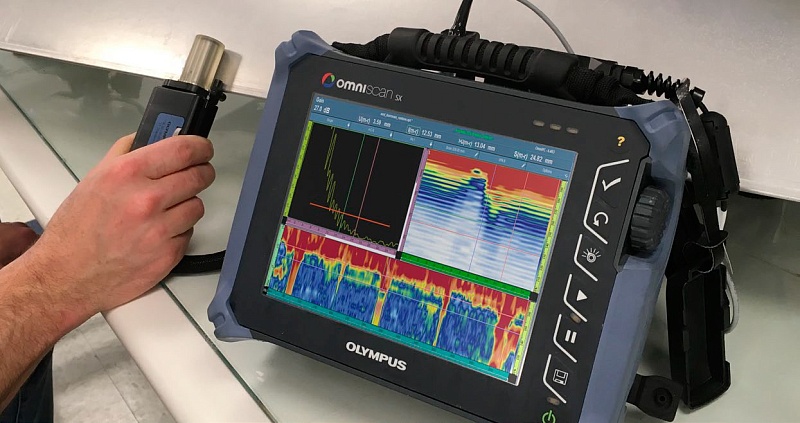

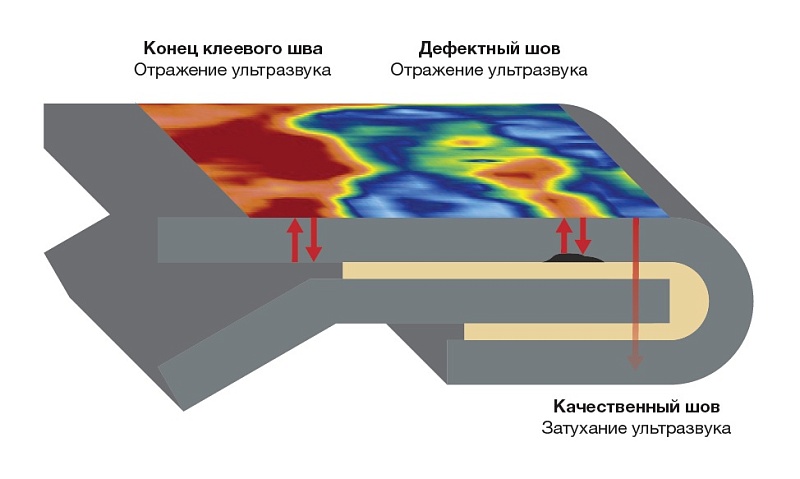

ФР-преобразователь EdgeFORM™ генерирует ультразвуковые лучи с углом ввода 0°. Встроенный кодировщик позволяет прибору создавать четкое C-скан изображение клеевого шва. В зоне качественного соединения звуковая волна распространяется и постепенно затухает в разных слоях клея и металлических листах. При некачественном соединении, большая часть энергии сигнала отражается назад. В дефектоскопе OmniScan® используется строб для идентификации
клеевого шва и отображения его на C-скан развертке. Цвета и интенсивность изображения зависит от амплитуды сигналов.
С ФР-преобразователем 7,5 МГц, приповерхностное разрешение в алюминии может составлять 1 мм. Прозрачная шина преобразователя имеет специальное заливное отверстие, позволяющее быстро выявлять и устранять воздушные пузырьки.
Технические характеристики
| Описание | Значение |
| Частота | 7,5 МГц |
| Типичное приповерхностное разрешение |
Алюминий: 1,5 мм (шаг 1,0 мм) / 1,0 мм (шаг 0,36 мм) Сталь: 2,0 мм (шаг 1,0 мм) / 1,5 мм (шаг 0,36 мм) |
| Размеры (Д × Ш × В) | 153 мм × 45 мм × 45 мм |
| Охват сканирования | 2–11,5 мм (модель 32 × 0,36) / 4–32 мм (модель 32 × 1) |
| Разрешение кодировщика | 3,7 шагов/мм |
| Вес (с заполненной шиной) | 0,3 кг |
Информация для заказа
| Модель | Номер изделия | Частота (МГц) | Высота линии задержки (мм) | Число элементов | Шаг (мм) | Активная апертура (мм) | Подъем (мм) | Модель корпуса | Длина кабеля (м) |
| EdgeFORM-7.5-32x1 | Q3300912 | 7,5 | 10 | 32 | 1 | 32 | 5 | IWP3 | 5 |
| EdgeFORM-7.5-32x0.36 | Q3300914 | 7,5 | 10 | 32 | 0,36 | 11,5 | 5 | IWP3 | 5 |
