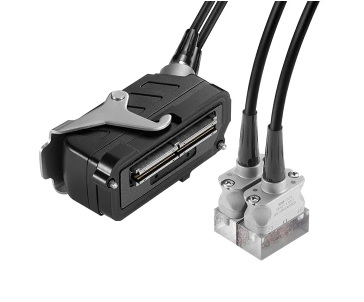

Компания Eintik предлагает не только классические ультразвуковые преобразователи, но также фазированные и TOFD преобразователи, призмы, сканеры, датчики пути (кодировщики) и дополнительные аксессуары. Кроме того, мы всегда готовы изготовить специализированные фазированные преобразователи и призмы под заказ согласно Вашему техническому заданию или спецификации.
Подробнее
Описание
Параметры

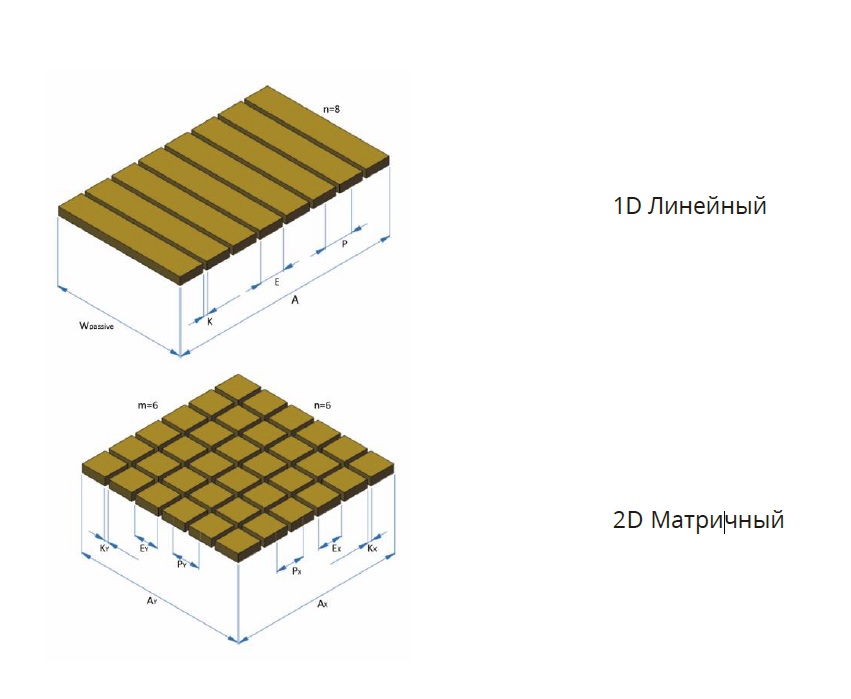

- Основная ось: ось, вдоль которой элементы расположены в 1D линейном преобразователе
- Вторичная ось / высота (Y): ось, перпендикулярная основной оси преобразователя
- Количество элементов (основная ось/n): Общее количество элементов, на основной оси
- Количество элементов (вторичная ось/m): Общее количество элементов, расположенных на вторичной оси (только в матричных преобразователях)
- Шаг основной оси (P/Px): расстояние между центрами двух соседних элементов вдоль основной оси
- Шаг вторичной оси (PY): расстояние между центрами двух соседних элементов вдоль вторичной оси (только в 2D матричных преобразователях)
- Апертура первичной оси (A/Ax): суммарная длина активной части преобразователя вдоль первичной оси:
- Ax = (n — 1) • Px + Ex
- Апертура вторичной оси (Ay/пассивная): суммарная длина активной части преобразователя вдоль вторичной оси:
- Ay = (m — 1) • Py + Ey
Таблица применения ФР ПЭП
| Серия | Тип корпуса | Сварной шов | Высокое затухание | Стесненные условия | Покрытие | Аустениты | Гибкая призма | Композиты | Иммерсионный контроль |
| E | M00, M0 | ● | |||||||
| S | M10, M31 | ● | |||||||
| M | M12, M31, M5, M3 | ● | ● | ||||||
| L | MZ1, M16, M14, M4 | ● | ● | ||||||
| I | MI1, MI2, MI3 | ● | ● | ● | |||||
| NS | MNW1 | ● | |||||||
| LP | M15 | ● | |||||||
| 2D | S10, S11 | ● | ● | ||||||
| CC | MR1, MR4, MR5 | ● | |||||||
| 1,5D | M17, M27 | ● |

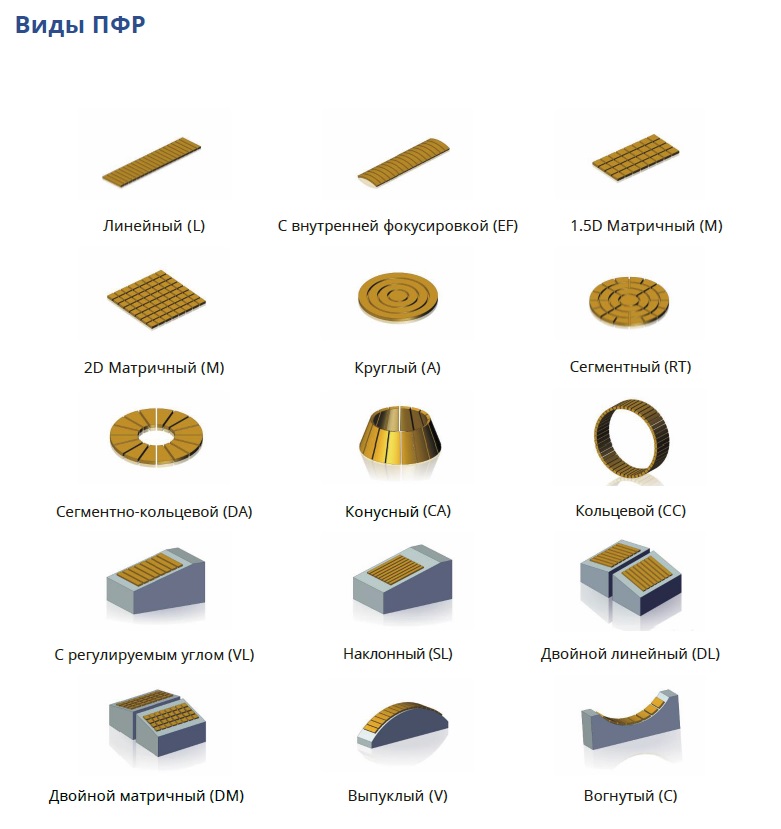

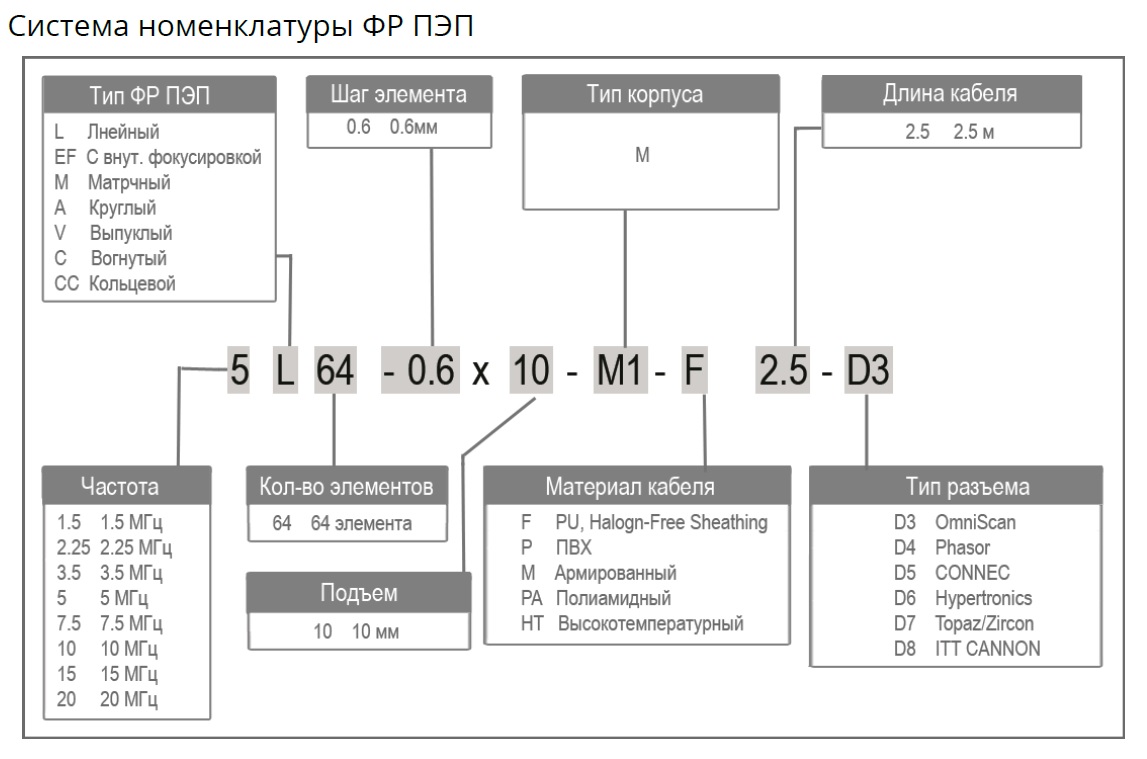

Фазированные преобразователи
E серия
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 5L16-0,31х5 | 5 | 16 | 0,31 | 5,0 | 5,0 |
LxWxH 8x8x23 |
M00 |
| 7,5L16-0,31х5 | 7,5 | 16 | 0,31 | 5,0 | 5,0 | ||
| 10L16-0,31х5 | 10 | 16 | 0,31 | 5,0 | 5,0 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 5L10-0,6x6 | 5 | 10 | 0,60 | 6,0 | 6,0 |
LxWxH 13x10x23 |
M0 |
| 7,5L10-0,6x6 | 7,5 | 10 | 0,60 | 6,0 | 6,0 | ||
| 10L10-0,6x6 | 10 | 10 | 0,60 | 6,0 | 6,0 |
S серия
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 2,25L16-0,6x10 | 2,25 | 16 | 0,60 | 9,6 | 10,0 |
LxWxH 22,5x15,5x20 |
M10 |
| 5L16-0,6x10 | 5 | 16 | 0,60 | 9,6 | 10,0 | ||
| 7,5L16-0,6x10 | 7,5 | 16 | 0,60 | 9,6 | 10,0 | ||
| 10L32-0,31x7 | 10 | 32 | 0,31 | 9,9 | 7,0 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 5L32-0,6x10 | 5 | 32 | 0,60 | 19,2 | 10,0 |
LxWxH 30x28x25 |
M31 |
| 7,5L32-0,6x10 | 7,5 | 32 | 0,60 | 19,2 | 10,0 | ||
| 10L32-0,3x10 | 10 | 32 | 0,30 | 9,9 | 10,0 | ||
| 10L64-0,3x10 | 10 | 64 | 0,30 | 19,2 | 10,0 |
M серия
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 2,25L64-0,6x10 | 2,25 | 64 | 0,60 | 38,4 | 10,0 |
LxWxH 44,5x22,5x28 |
M12 |
| 5L64-0,6x10 | 5 | 64 | 0,60 | 38,4 | 10,0 | ||
| 7,5L64-0,6x10 | 7,5 | 64 | 0,60 | 38,4 | 10,0 | ||
| 10L64-0,6x7 | 10 | 64 | 0,60 | 38,4 | 7,0 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 2,25L32-1,0x10 | 2,25 | 32 | 1,00 | 32,0 | 10,0 |
LxWxH 40x28x25 |
M32 |
| 5L32-1,0x10 | 5 | 32 | 1,00 | 32,0 | 10,0 | ||
| 5L64-0,5x10 | 5 | 64 | 0,50 | 32,0 | 10,0 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 2,25L32-0,75x24 | 2,25 | 32 | 0,75 | 24,0 | 24,0 |
LxWxH 29x43x25 |
M5 |
| 5L32-0,6x20 | 5 | 32 | 0,60 | 19,2 | 20,0 | ||
| 5L32-0,75x24 | 5 | 32 | 0,75 | 24,0 | 24,0 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 3,5L16-1,6x16 | 3,5 | 16 | 1,60 | 25,6 | 16,0 |
LxWxH 36x36x25 |
M3 |
| 5L16-1,2x12 | 5 | 16 | 1,20 | 19,2 | 12,0 | ||
| 5L16-1,6x16 | 5 | 16 | 1,60 | 25,6 | 16,0 |
L серия
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 5L60-1,0x10 | 5 | 60 | 1,00 | 60,0 | 10,0 |
LxWxH 68x26x30 |
M21 |
| 7,5L60-1,0x10 | 7,5 | 60 | 1,00 | 60,0 | 10,0 | ||
| 10L60-1,0x10 | 10 | 60 | 1,00 | 60,0 | 10,0 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 2,25L32-1,0x10 | 2,25 | 32 | 1,00 | 32,0 | 10,0 |
LxWxH 40x28x25 |
M32 |
| 5L32-1,0x10 | 5 | 32 | 1,00 | 32,0 | 10,0 | ||
| 5L64-0,5x10 | 5 | 64 | 0,50 | 32,0 | 10,0 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 2,25L32-0,75x24 | 2,25 | 32 | 0,75 | 24,0 | 24,0 |
LxWxH 29x43x25 |
M5 |
| 5L32-0,6x20 | 5 | 32 | 0,60 | 19,2 | 20,0 | ||
| 5L32-0,75x24 | 5 | 32 | 0,75 | 24,0 | 24,0 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 3,5L16-1,6x16 | 3,5 | 16 | 1,60 | 25,6 | 16,0 |
LxWxH 36x36x25 |
M3 |
| 5L16-1,2x12 | 5 | 16 | 1,20 | 19,2 | 12,0 | ||
| 5L16-1,6x16 | 5 | 16 | 1,60 | 25,6 | 16,0 |
I серия (иммерсионные)
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| L64-0,6x10 | 5 | 64 | 0,60 | 38,4 | 10,0 |
LxWxH 50x21x25 |
MI1 |
| 7,5L64-0,6x10 | 7,5 | 64 | 0,60 | 38,4 | 10,0 | ||
| 10L64-0,6x10 | 10 | 64 | 0,60 | 38,4 | 10,0 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 5L128-0,6x10 | 5 | 128 | 0,60 | 76,8 | 10,0 |
LxWxH 83x21x35 |
MI2 |
| 7,5L128-0,6x10 | 7,5 | 128 | 0,60 | 76,8 | 10,0 | ||
| 10L128-0,5x7 | 10 | 128 | 0,50 | 76,8 | 10,0 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 2,25L128-0,75x12 | 2,25 | 128 | 0,75 | 96,0 | 12,0 |
LxWxH 102x21x35 |
MI3 |
| 3,5L128-0,75x10 | 3,5 | 128 | 0,75 | 96,0 | 10,0 | ||
| 5L128-0,75x10 | 5 | 128 | 0,75 | 96,0 | 10,0 | ||
| 7,5L128-0,75x10 | 7,5 | 128 | 0,75 | 96,0 | 10,0 |
NS серия (для контроля в подповерхностной зоне)
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 3,5L64-1,0x10 | 3,5 | 64 | 1,00 | 64,0 | 10,0 |
LxWxH 66x19x25 |
MNW1 |
| 5L64-1,0x10 | 5 | 64 | 1,00 | 64,0 | 10,0 | ||
| 7,5L64-1,0x10 | 7,5 | 64 | 1,00 | 64,0 | 10,0 | ||
| 10L64-1,0x10 | 10 | 64 | 1,00 | 64,0 | 10,0 |
LP серия (низкопрофильные)
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Размеры (мм) | Тип корпуса |
| 5EF16-0,5x10* | 5 | 16 | 0,50 | 8,0 | 10,0 |
LxWxH 25x22x10 |
M15 |
| 7,5EF16-0,5x10* | 7,5 | 16 | 0,50 | 8,0 | 10,0 | ||
| 10EF16-0,5x7* | 10 | 16 | 0,50 | 8,0 | 7,0 | ||
| 10EF32-0,25x7* | 10 | 32 | 0,25 | 8,0 | 7,0 |
CC серия (конвексные)
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Радиус (мм) | Размеры (мм) | Тип корпуса |
| 2,25C16-1,0x8 | 2,25 | 16 | 1,00 | 16,0 | 8,0 | 10,2 |
LxWxH 23,5x14x23,5 |
MR1 |
| 3,5C16-1,0x8 | 3,5 | 16 | 1,00 | 16,0 | 8,0 | 10,2 | ||
| 5C16-1,0x8 | 5 | 16 | 1,00 | 16,0 | 8,0 | 10,2 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Радиус (мм) | Размеры (мм) | Тип корпуса |
| 2,25C32-1,35x8 | 2,25 | 32 | 1,35 | 43,2 | 8,0 | 25,0 |
LxWxH 43x14x43 |
MR4 |
| 3,5C32-1,35x8 | 3,5 | 32 | 1,35 | 43,2 | 8,0 | 25,0 | ||
| 5C32-1,35x8 | 5 | 32 | 1,35 | 43,2 | 8,0 | 25,0 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Радиус (мм) | Размеры (мм) | Тип корпуса |
| 2,25C64-1,65x8 | 2,25 | 64 | 1,65 | 105,6 | 8,0 | 50,0 |
LxWxH 131x14x55 |
MR5 |
| 3,5C64-1,65x8 | 3,5 | 64 | 1,65 | 105,6 | 8,0 | 50,0 | ||
| 5C64-1,65x8 | 5 | 64 | 1,65 | 105,6 | 8,0 | 50,0 | ||
| 5C128-0,8x8 | 5 | 128 | 0,80 | 102,4 | 8,0 | 50,0 |
2D матричные
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Пассивная апертура (мм) | Размеры (мм) | Тип корпуса |
| 5M8x8-1,5x1,5 | 5 | 64 | 1,50 | 1,50 | 12,0 | 12,0 |
LxWxH 31x18x34 |
S10 |
| 7,5M8x8-1,5x1,5 | 7,5 | 64 | 1,50 | 1,50 | 12,0 | 12,0 | ||
| 10M8x8-1,2x1,2 | 10 | 64 | 1,20 | 1,20 | 9,6 | 9,6 | ||
| 15M8x8-1,2x1,2 | 15 | 64 | 1,20 | 1,20 | 9,6 | 9,6 |
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Пассивная апертура (мм) | Размеры (мм) | Тип корпуса |
| 5M8x8-1,0x1,0 | 5 | 64 | 1,00 | 1,00 | 8,0 | 8,0 |
LxWxH 29x16x38 |
S11 |
| 7,5M8x8-0,8x0,8 | 7,5 | 64 | 0,80 | 0,80 | 6,4 | 6,4 | ||
| 10M8x8-0,6x0,6 | 10 | 64 | 0,60 | 0,60 | 4,8 | 4,8 | ||
| 15M8x8-1,2x1,2 | 15 | 64 | 0,60 | 0,60 | 4,8 | 4,8 |
1,5D матричные
| Модель | Частота(МГц) | Количество элементов | Шаг (мм) | Активная апертура (мм) | Ширина (мм) | Радиус (мм) | Размеры (мм) | Тип корпуса |
|---|---|---|---|---|---|---|---|---|
| 2,25DM7x4-2,8x3 | 2,25 | 56 | 2,80 | 3,00 | 19,6 | 12,0 |
LxWxH 34x16x25 |
M17/M27 |
| 4DM16x2-1,0x3 | 4 | 64 | 1,00 | 3,00 | 16,0 | 6,0 | ||
| 5C16-1,0x8 | 5 | 64 | 1,00 | 3,00 | 16,0 | 6,0 |
Кабели
| Тип кабеля | Коаксиальный кабель на 50 Ом | |||||
|---|---|---|---|---|---|---|
| Кол-во элементов | 16 | 32 | 64 | 128 | 192 | |
| Диаметр кабеля | 4,6мм | 5,0мм | 6,3мм | 7,6мм | 8,00мм | |
| Цвет | Черный | |||||
| Цвет | Черный | |||||
- Кабели с длительным сроком службы
- Низкое затухание сигнала
- Хорошая гибкость
- Отличные механические характеристики
Специальная оплетка кабелей
| Полиамидная кевларовая | Пластиковая оребренная | Металлическая усиленная | Металическая оребренная | |
|---|---|---|---|---|
| Устойчивость к трению, защемлению и порезам | ● | ●● | ● | ●●● |
| Устойчивость к сжатию | ● | ● | ||
| Водонепроницаемость | ● | |||
| Экранирование электромагнитного поля | ● | ● |

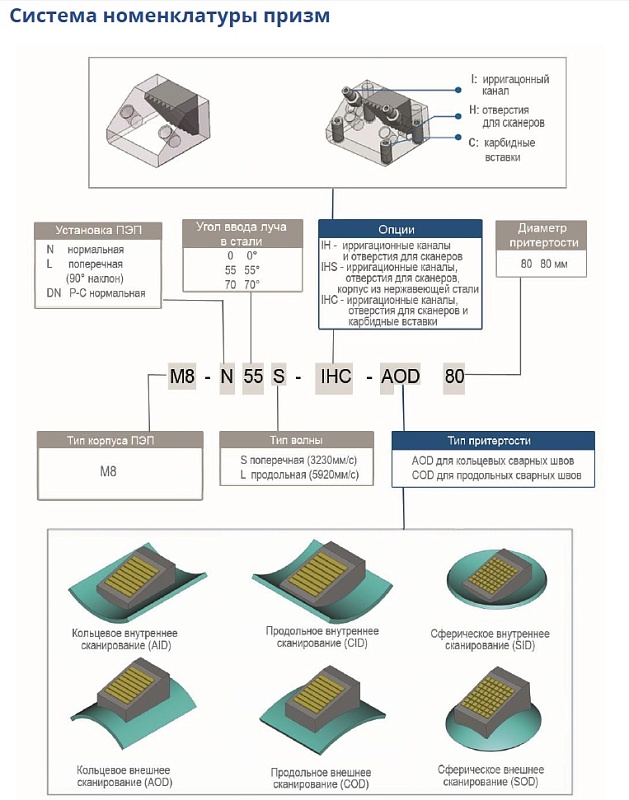

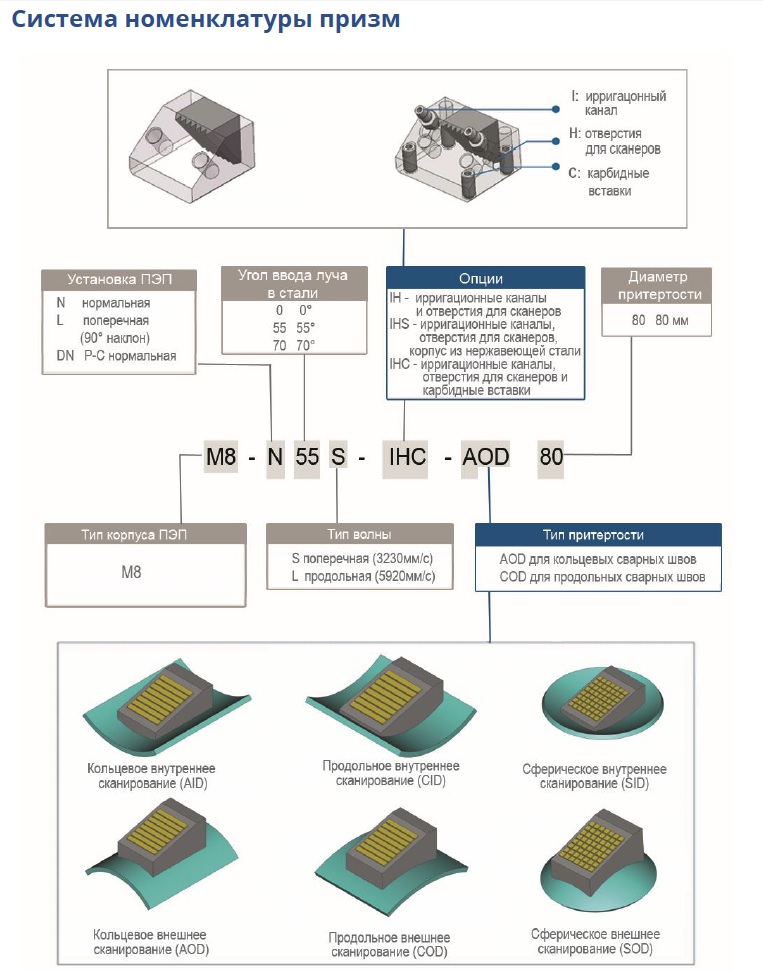

Призмы
Типы
- Доступны со стандартными углами ввода в сталь 0°, 45°, 55° и 60° для контроля от 30° до 70°, SW или LW
- Винтовые гнезда из нержавеющей стали обеспечивают надежное крепление зонда к призме
- Призмы доступны с опциями IHC: ирригация, отверстия для сканеров и карбидные вставки (для износостойкости)
- Подходят для ручного и автоматизированного контроля
- Призмы могут быть изготовлены по индивидуальным требованиям
Параметры
| Характеристики призм ISONIC | |
|---|---|
| W2 | Длина призм |
| Probe offset | Расстояние от центра первого элемента |
| H2 | Минимальная высота призмы |
| Характеристики призм OmniScan | |
|---|---|
| X | Смещение основной оси от середины первого элемента (мм) |
| Y | Смещение вторичной оси от середины первого элемента (мм) |
| Z | Высота середины первого элемента (мм) |
| Характеристики призм TomoView | |
|---|---|
| XT | Смещение основной оси от середины первого элемента (мм) |
| Y | Смещение вторичной оси от середины первого элемента (мм) |
| Z | Высота середины первого элемента (мм) |
Протокол испытаний
Протокол испытаний поставляется с каждым ПЭП.
Преобразователи под заказ
Eintik Technologies может изготавливать индивидуальные ФР ПЭП в соответствии с конкретными областями применения и необходимыми задачами. Чтобы разработать ваш индивидуальный преобразователь, нам нужно знать:
- Область применения
- Сопоставимый однолучевой аналог преобразователя
- Частота
- Число элементов, шаг и ширина элементов
- Форма решетки по активной апертуре (вогнутая, прямая, выпуклая)
- Изогнутость по пассивной апертуре
- Тип корпуса
- Тип кабеля
- Длина кабеля

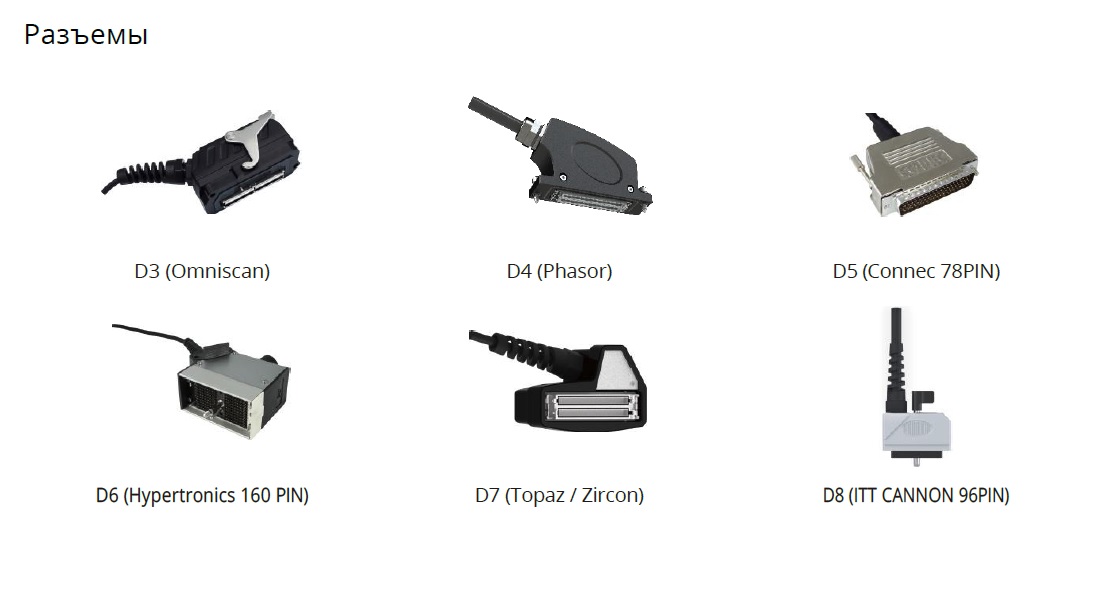

- Тип разъема
Доставка и оплата
Доставка по Москве и Московской области
Для жителей Москвы и Подмосковья — самовывоз по адресу: Москва, ул. Суворовская, д. 6, стр. 3. Вы можете забрать заказ из нашего офиса с понедельника по пятницу с 10 до 17 часов. Выходные: суббота, воскресенье. Индивидуальная доставка оговаривается отдельно. Пожалуйста, уточняйте наличие товаров в офисе перед приездом.
Доставка по России
Мы отправляем заказы во все города России.
Оплата
Предварительно уточните у вашего менеджера наличие товара на складе и поставьте его в резерв. Оплата заказа для физических и юридических лиц производится по безналичному расчету.
Гарантии
-
В соответствие с законом «О защите прав потребителя» предоставляется производителем товара, а по всем вопросам гарантийного обслуживания покупатель обращается в сервисный центр производителя.
-
По согласованию возможна отправка товара в сервисный центр через нашу компанию. Все транспортные расходы в этом случае несет покупатель, а сроки исполнения гарантийных обязательств увеличиваются в 1,5-2 раза.
-
Возврат товара надлежащего качества при дистанционной торговле возможен в течение 7 дней после передачи товара. Потребитель обязан в таком случае оплатить стоимость доставки товара до продавца. (п.4 ст.26.1).
-
Обмен товара надлежащего качества в случае, если он не подошел по какой-либо из причин, на аналогичный товар возможен в течение 14 дней после передачи товара. (п.1 ст.25)
-
Возврат и обмен товара возможен, если товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, а также имеется кассовый чек на приобретение товара. (п.1 ст.25)
-
Потребитель не вправе отказаться от товара, имеющего индивидуально-определенные свойства(товары изготавливаемые и поставляемые под заказ)(п.4 ст.26.1).
