PLEX П121 наклонные широкополосные преобразователи для контроля сварных соединений в составе ультразвуковых дефектоскопов общего применения для ручного контроля РУЗК. Преобразователи PLEX выпускаются только с классическим, горизонтальным вариантом установки разъема.
Могут использоваться как бюджетная замена преобразователям производства АКС S5096, S5182, S5280 - размер пьезопластин и характеристики сигнал/шум идентичны, а также корректно работает со встроенными АРД диаграммами в дефектоскопах А1212 Мастер и А1214 Эксперт.

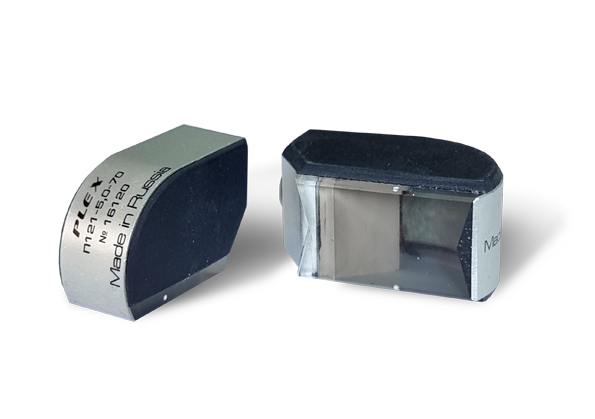

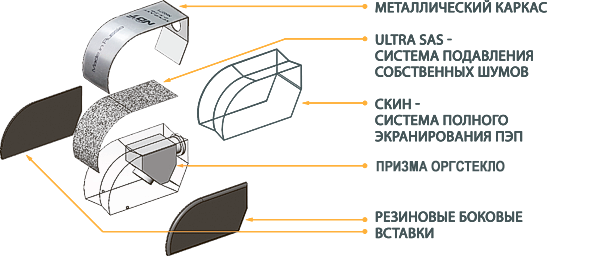

Наклонные преобразователи PLEX выпускаются в эргономичном форм-факторе sendast, но с призмой из оргстекла и потому не являются износостойкими. В остальном конструкционные и качественные особенности преобразователей PLEX сходны с серией износостойких преобразователей SENDAST:
DEEPDAMP - инновационная технология создания внутреннего пьезоакустического модуля преобразователя, способного генерировать предельно малые по времени, широкополосные полезные сигналы, обеспечивающие предельную физическую разрешающую способность, точность, повторяемость и стабильность измерений
Концепт технологии – максимальное согласование пьезокристалла с окружающей средой по акустическим, механическим и электрическим аспектам материаловедения. Технология обеспечивает относительную полосу пропускания до 140 %, в частотном диапазоне от 0,5 до 10МГц. Такие сигналы наиболее полезны в УЗ-контроле материалов с высоким затуханием, так как имеют лучшее прохождение за счет своего широкого спектра составляющих гармоник.
ULTRA SAS - инновационная технология глубокого подавления собственных шумов призматической части датчиков
Концепт технологии - специальный полимерный компаунд с уникально высокой способностью поглощать ультразвуковую энергию. Использование этого компаунда обеспечивает возможность изготовления преобразователей с малой стрелой и низким уровнем шумов в зоне приема эхосигналов с глубины 3…5 мм в стали возникающие внутри призмы волновые переотражения (шумы) попадают на границу с компаундом, проходят через нее без какого-либо преломления/отражения и предельно быстро затухают в компаунде. УЗ-затухание компаунда составляет 8 дБ/мм (на частоте 2,5 МГц). что в среднем в 30 раз больше, чем в полимерах для призм, имеющих УЗ-затухание 0,18…0,40 дБ/мм. Аномально высокое УЗ-затухание компаунд имеет благодаря своей особой внутренней структуре – в виде равномерной паутины мембран, имеющих толщину 1…3 мкм и модуль упругости на порядок меньший, чем у полимеризованного компаунда. Расстояния между мембранами 100…200 мкм
СКИН - инновационная технология высокой электромагнитной помехоустойчивости ультразвуковых преобразователей
Концепт технологии – специальное экранирующее покрытие, наносимое на внутренние поверхности составляющих частей преобразователя, в том числе и со стороны излучающей поверхности пьезоэлемента в процессе его сборки. Покрытие СКИН работает как электромагнитный экран, но имеет высокую акустическую прозрачность для ультразвуковых колебаний. Высокая экранирующая эффективность обеспечивается малым удельным сопротивлением. Акустическая прозрачность обеспечивается микронной толщиной покрытия
- СОВМЕСТИМОСТЬ - отсутствие внутренних цепей коррекции (внутренней индуктивности) позволяет работать с большинством российских (А1212 MASTER, A1214EXPERT,УСД-50 IPS, УСД-60, УД2В-П46, A1211MINI, A1550 IntroVisor, УД-2-70 и др.) и зарубежных дефектоскопов (USM GO, EPOCH, и др.)
- ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ - cочетание сигналов предельно малой длительности, максимального соотношения сигнал/шум во всем рабочем диапазоне обеспечивает предельную разрешающую способность, позволяющую разделять сигналы даже от маленьких близко расположенных отражателей
- БЕСКОРПУСНОЕ ИЗГОТОВЛЕНИЕ - призма преобразователя не ограниченна корпусом - "выпущена", при этом отсутствие трения элементов корпуса преобразователя о металл, исключает влипание преобразователя и обеспечивает равномерное скольжение по объекту контроля
- ОРИГИНАЛЬНЫЙ ДИЗАЙН - обтекаемая, сглаженная форма преобразователя и обрезиненные, нескользящие боковые накладки создают комфортное нехолодное и не режущее тактильное ощущение при работе, способствуют снижению напряжения пальцев руки
НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ PLEX
|
Обозначение |
Частота, МГц |
Угол ввода |
Стрела, мм |
Пьезоэлемент, мм |
|
|
П121-1,8-40 PLEX |
1,8 |
40° |
13 |
Ø18 |
|
|
П121-1,8-50 PLEX |
1,8 |
50° |
14 |
Ø18 |
|
|
П121-1,8-60 PLEX |
1,8 |
60° |
15 |
Ø18 |
|
|
П121-1,8-65 PLEX |
1,8 |
65° |
15 |
Ø18 |
|
|
П121-1,8-70 PLEX |
1,8 |
70° |
16 |
Ø18 |
|
|
П121-2,5-40 PLEX |
2,5 |
40° |
11 |
Ø12 |
|
|
П121-2,5-45 PLEX |
2,5 |
45° |
11,5 |
Ø12 |
|
|
П121-2,5-50 PLEX |
2,5 |
50° |
12 |
Ø12 |
|
|
П121-2,5-55 PLEX |
2,5 |
55° |
12 |
Ø12 |
|
|
П121-2,5-60 PLEX |
2,5 |
60° |
10,5 |
Ø12 |
|
|
П121-2,5-65 PLEX |
2,5 |
65° |
11 |
Ø12 |
|
|
П121-2,5-70 PLEX |
2,5 |
70° |
12 |
Ø12 |
|
|
П121-5,0-40 PLEX |
5 |
40° |
7 |
Ø6 |
|
|
П121-5,0-45 PLEX |
5 |
45° |
7 |
Ø6 |
|
|
П121-5,0-50 PLEX |
5 |
50° |
7,5 |
Ø6 |
|
|
П121-5,0-55 PLEX |
5 |
55° |
7,5 |
Ø6 |
|
|
П121-5,0-60 PLEX |
5 |
60° |
6,5 |
Ø6 |
|
|
П121-5,0-65 PLEX |
5 |
65° |
7 |
Ø6 |
|
|
П121-5,0-70 PLEX |
5 |
70° |
7,5 |
Ø6 |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ PLEX
|
Характеристика |
Ед. изм. |
Частота ПЭП 2,5 МГц |
Частота ПЭП 5,0 МГц |
|
Рабочий тип волны |
|
поперечная |
поперечная |
|
Рабочая частота |
МГц |
2,5 ± 0,25 |
5,0 ± 0,5 |
|
Длительность эхосигнала по уровню -20дБ |
мкс |
не более 1,3 |
не более 0,7 |
|
Длительность эхосигнала по уровню -6дБ |
мкс |
не более 0,65 |
не более 0,35 |
|
Относительная полоса пропускания по уровню -20дБ |
% |
не менее 100 |
не менее 100 |
|
Относительная полоса пропускания по уровню -6дБ |
% |
не менее 50 |
не менее 45 |
|
Резерв чувствительности |
дБ |
не менее 40 |
не менее 50 |
|
Емкость |
пФ |
1900 ± 200 |
650 ± 100 |
|
Пьезопластина |
|
диск Ø12 мм |
диск Ø6 мм |
|
Внутренняя цепь коррекции |
|
отсутствует |
отсутствует |
|
Защита от электромагнитных помех |
|
присутствует |
присутствует |
|
Разъем |
|
Lemo 00 |
Lemo 00 |
|
Габаритные размеры (Д×Ш×В) |
мм |
37×18×23 ± 1 с горизонтальным разъемом |
32×13×21 ± 1 с горизонтальным разъемом |
|
|
|
||
|
Масса |
гр |
22 ± 2 |
12 ± 2 |
|
Диапазон рабочих температур |
°С |
-30…+60 |
-30…+60 |
