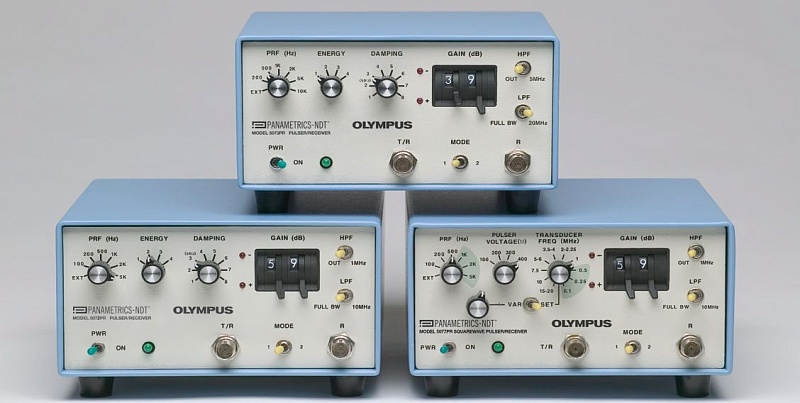

Ультразвуковой генератор/предусилитель 5073PR с ручным управлением используется при контроле в стандартном и высокочастотном режимах. Ультразвуковая полоса пропускания 75 МГц (–3 дБ) и генератор ударного возбуждения с быстрым нарастанием импульса расширяет возможности ультразвукового контроля. С этим прибором можно использовать преобразователи на 50 МГц в тех случаях, когда важно получить хорошее осевое или приповерхностное разрешение.
Ультразвуковой генератор/предусилитель 5073PR с ручным управлением используется при контроле в стандартном и высокочастотном режимах. Ультразвуковая полоса пропускания 75 МГц (–3 дБ) и генератор ударного возбуждения с быстрым нарастанием импульса расширяет возможности ультразвукового контроля. С этим прибором можно использовать преобразователи на 50 МГц в тех случаях, когда важно получить хорошее осевое или приповерхностное разрешение.
| PULSER | 5072PR | 5073PR | 5077PR |
|
Pulse Type (main bang): |
Negative | Negative Impulse | Negative Square Wave |
|
Rise Time (10% to 90%): |
Typically 5 ns, 10 ns max | Typically <2 ns |
Typically <10 ns, 20 ns max |
|
Available Pulse Voltage: |
-360 V | -180 V | Select -400 V, -300 V, -200 V, -100 V |
| Available Pulse Energy: | 13, 26, 52, or 104 µjoules | 2, 4, 8, or 16 µjoules | N/A |
| Damping: |
Select 15, 17, 20, 25, 36, 50, 100, or 500 ohms |
12, 14, 17, 20, 25, 33, 50, or 100 ohms |
N/A |
| Pulse Width: | N/A | N/A |
10 preset fixed widths: 15-20,10, 7.5, 5.0-6.0, 3.5-4.0, 2-2.25, 1.0, 0.5, 0.25, 0.1 MHz. Variable +/-25% fine vernier tuning for each width. |
| Mode: | Pulse Echo or Thru-Transmission | ||
| Isolation (53 dB min): | Typically 62 dB at 10 MHz | Typically 62 dB at 50 MHz | Typically 62 dB at 10 MHz |
|
Pulse Repetition Rate: (Internal) |
100, 200, 500, 1000, 2000, or 5000 Hz | 200, 500, 1000, 2000, 5000, 10000, or 20000 Hz |
100, 200, 500, 1000, 2000, 5000 Hz, except that maximum PRF is limited to: 2000 Hz FOR 0.5 MHz tranducers, 1000 MHz for 0.25 MHz transducers, and 50 Hz for 0.1 MHz transducers. |
| Pulse Repetition Rate: |
0-6 kHz (External) |
0-10 kHz | 0-5 kHz (observe limitations of PRF versus pulse width) |
| Synch Output Pulse: | 3 V into 50 ohms | ||
|
External Trigger Input: (in series with 10 Kohms) |
2.4 V into 1000 PF 200 ns minimum pulse width |
2.4 V into 1000 PF 200 ns minimum pulse width |
2.4 V into 1000 PF 50 ns minimum pulse width |
| RECEIVER | 5072PR | 5073PR | 5077PR |
|
Maximum Bandwidth: (-3 dB, RL=50 ohms) |
1 kHz - 35 MHz | 1 kHz - 75 MHz | 1 kHz - 35 MHz |
| Voltage Gain: | 0-59, 1 dB steps (RL=50 ohms) | 0-39, 1 dB steps (RL=50 ohms) | 0-59, 1 dB steps (RL=50 ohms) |
| Phase: | inverting or non-inverting (internal switch) | ||
| Attenuator Range: | 0-59, 1 dB steps (RL=50 ohms) | 0-49, 1 dB steps (RL=50 ohms) |
0-49, 1 dB steps (RL=50 ohms) |
| High Pass Filter: | 1 kHz (out) or 1 MHz | 1 kHz (out) or 5 MHz | 1 kHz (out) or 1 MHz |
| Low Pass Filter: | 35 MHz (out) or 10 MHz | 75 MHz (out) or 20 MHz | 35 MHz (out) or 10 MHz |
| Noise: | 70 µV pk-pk typical, referred to input, BW=35 MHz | 200 µV pk-pk typical, referred to input, BW=75 MHz | 70 µV pk-pk typical, referred to input, BW=35 MHz |
| Max Signal Output: | +/-1V pk., terminated in 50 ohms | ||
|
Input Resistance: (Thru-Transmission) |
500 ohms linear range 100 ohms > linear range |
100 ohms linear range 50 ohms at levels > linear range |
500 ohms |
| Output Impedance: | 50 ohms | 50 ohms | 50 ohms |
| Maximum Input Power: | 400 mW | 400 mW | 500 mW |
| UNIT | 5072PR,5073PR,5077PR | ||
| Input/Output: | External Trigger In, Sync Out, RF Out, T/R and R: All BNC female connectors | ||
| Power Main Requirements: |
100/120/220/240 VAC, 50/60 Hz |
||
| Operating Temperature: | 0-50°C | ||
| Size and Weight: | 7" W x 3.5" H x 9.1" D (178 mm x 89 mm x 232 mm); 5 lbs (2.3 kg) | ||
