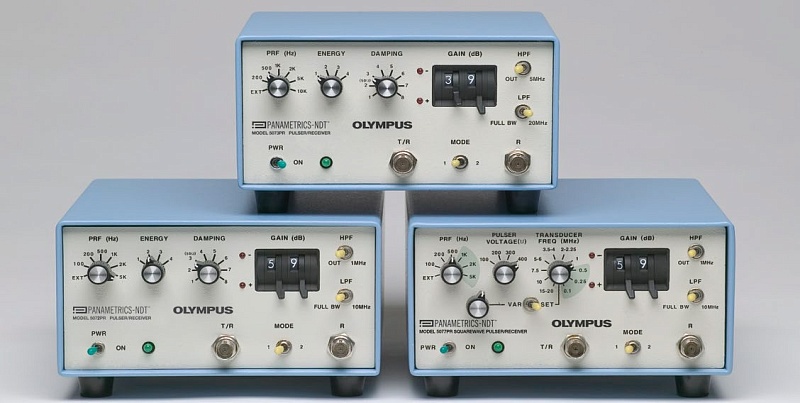

Ультразвуковой генератор/предусилитель 5072PR с ручным управлением используется при контроле в стандартном и высокочастотном режимах. Ультразвуковая полоса пропускания 35 МГц (–3 дБ) и генератор ударного возбуждения подходят для обычного контроля. Оптимальное широкополосное возбуждение увеличивает интервал времени восстановления, особенно в диапазоне от 15 до 30 МГц.
Ультразвуковой генератор/предусилитель 5072PR с ручным управлением используется при контроле в стандартном и высокочастотном режимах. Ультразвуковая полоса пропускания 35 МГц (–3 дБ) и генератор ударного возбуждения подходят для обычного контроля. Оптимальное широкополосное возбуждение увеличивает интервал времени восстановления, особенно в диапазоне от 15 до 30 МГц.
</p>
<p>
</p>
<table class="list nowrap default-scrolling" style="width: 100%;" cellspacing="1" cellpadding="4">
<tbody>
<tr>
<td width="28%">
PULSER
</td>
<td width="22%">
5072PR
</td>
<td width="24%">
5073PR
</td>
<td width="26%">
5077PR
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Pulse Type <br>
(main bang):</strong>
</td>
<td align="left" valign="top">
Negative
</td>
<td align="left" valign="top">
Negative Impulse
</td>
<td align="left" valign="top">
Negative Square Wave
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Rise Time <br>
(10% to 90%):</strong>
</td>
<td align="left" valign="top">
Typically 5 ns, 10 ns max
</td>
<td align="left" valign="top">
Typically <2 ns
</td>
<td align="left" valign="top">
<p>
Typically <10 ns, 20 ns max <br>
(rise and fall time)
</p>
</td>
</tr>
<tr>
<td align="left" valign="top">
<p>
<strong>Available Pulse Voltage: <br>
(no load) <br>
</strong>
</p>
</td>
<td align="left" valign="top">
-360 V
</td>
<td align="left" valign="top">
-180 V
</td>
<td align="left" valign="top">
Select -400 V, -300 V, -200 V, -100 V
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Available Pulse Energy:</strong>
</td>
<td align="left" valign="top">
13, 26, 52, or 104 µjoules
</td>
<td align="left" valign="top">
2, 4, 8, or 16 µjoules
</td>
<td align="left" valign="top">
N/A
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Damping:</strong>
</td>
<td align="left" valign="top">
Select 15, 17, 20, 25, 36, 50, <br>
100, or 500 ohms
</td>
<td align="left" valign="top">
12, 14, 17, 20, 25, 33, 50, or <br>
100 ohms
</td>
<td align="left" valign="top">
N/A
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Pulse Width:</strong>
</td>
<td align="left" valign="top">
N/A
</td>
<td align="left" valign="top">
N/A
</td>
<td align="left" valign="top">
10 preset fixed widths: 15-20,10, 7.5, 5.0-6.0, 3.5-4.0, 2-2.25, 1.0, 0.5, 0.25, 0.1 MHz. <br>
Variable +/-25% fine vernier tuning for each width.
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Mode:</strong>
</td>
<td align="left" valign="top">
</td>
<td align="left" valign="top">
Pulse Echo or Thru-Transmission
</td>
<td align="left" valign="top">
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Isolation (53 dB min):</strong>
</td>
<td align="left" valign="top">
Typically 62 dB at 10 MHz
</td>
<td align="left" valign="top">
Typically 62 dB at 50 MHz
</td>
<td align="left" valign="top">
Typically 62 dB at 10 MHz
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Pulse Repetition Rate: <br>
(Internal)</strong>
</td>
<td align="left" valign="top">
100, 200, 500, 1000, 2000, or 5000 Hz
</td>
<td align="left" valign="top">
200, 500, 1000, 2000, 5000, 10000, or 20000 Hz
</td>
<td align="left" valign="top">
<p>
100, 200, 500, 1000, 2000, 5000 Hz, except that maximum PRF is limited to: 2000 Hz FOR 0.5 MHz tranducers, 1000 MHz for 0.25 MHz transducers, and 50 Hz for 0.1 MHz transducers.
</p>
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Pulse Repetition Rate:</strong>
</td>
<td align="left" valign="top">
0-6 kHz <br>
(External)
</td>
<td align="left" valign="top">
0-10 kHz
</td>
<td align="left" valign="top">
0-5 kHz (observe limitations of PRF versus pulse width)
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Synch Output Pulse:</strong>
</td>
<td align="left" valign="top">
3 V into 50 ohms
</td>
<td align="left" valign="top">
</td>
<td align="left" valign="top">
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>External Trigger Input: <br>
(in series with 10 Kohms)</strong>
</td>
<td align="left" valign="top">
2.4 V into 1000 PF <br>
200 ns minimum pulse width
</td>
<td align="left" valign="top">
2.4 V into 1000 PF <br>
200 ns minimum pulse width
</td>
<td align="left" valign="top">
2.4 V into 1000 PF <br>
50 ns minimum pulse width
</td>
</tr>
<tr>
<td colspan="4" align="left" valign="top">
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong class="style1">RECEIVER</strong>
</td>
<td align="left" valign="top">
5072PR
</td>
<td align="left" valign="top">
5073PR
</td>
<td align="left" valign="top">
5077PR
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Maximum Bandwidth: <br>
(-3 dB, RL=50 ohms)</strong>
</td>
<td align="left" valign="top">
1 kHz - 35 MHz
</td>
<td align="left" valign="top">
1 kHz - 75 MHz
</td>
<td align="left" valign="top">
1 kHz - 35 MHz
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Voltage Gain:</strong>
</td>
<td align="left" valign="top">
0-59, 1 dB steps (RL=50 ohms)
</td>
<td align="left" valign="top">
0-39, 1 dB steps (RL=50 ohms)
</td>
<td align="left" valign="top">
0-59, 1 dB steps (RL=50 ohms)
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Phase:</strong>
</td>
<td align="left" valign="top">
</td>
<td align="left" valign="top">
inverting or non-inverting (internal switch)
</td>
<td align="left" valign="top">
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Attenuator Range:</strong>
</td>
<td align="left" valign="top">
0-59, 1 dB steps (RL=50 ohms)
</td>
<td align="left" valign="top">
0-49, 1 dB steps (RL=50 ohms)
</td>
<td align="left" valign="top">
<p>
0-49, 1 dB steps (RL=50 ohms)
</p>
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>High Pass Filter:</strong>
</td>
<td align="left" valign="top">
1 kHz (out) or 1 MHz
</td>
<td align="left" valign="top">
1 kHz (out) or 5 MHz
</td>
<td align="left" valign="top">
1 kHz (out) or 1 MHz
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Low Pass Filter:</strong>
</td>
<td align="left" valign="top">
35 MHz (out) or 10 MHz
</td>
<td align="left" valign="top">
75 MHz (out) or 20 MHz
</td>
<td align="left" valign="top">
35 MHz (out) or 10 MHz
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Noise:</strong>
</td>
<td align="left" valign="top">
70 µV pk-pk typical, referred to input, BW=35 MHz
</td>
<td align="left" valign="top">
200 µV pk-pk typical, referred to input, BW=75 MHz
</td>
<td align="left" valign="top">
70 µV pk-pk typical, referred to input, BW=35 MHz
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Max Signal Output:</strong>
</td>
<td align="left" valign="top">
</td>
<td align="left" valign="top">
+/-1V pk., terminated in 50 ohms
</td>
<td align="left" valign="top">
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Input Resistance: <br>
(Thru-Transmission)</strong>
</td>
<td align="left" valign="top">
500 ohms linear range <br>
100 ohms > linear range
</td>
<td align="left" valign="top">
100 ohms linear range <br>
50 ohms at levels > linear range
</td>
<td align="left" valign="top">
500 ohms
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Output Impedance:</strong>
</td>
<td align="left" valign="top">
50 ohms
</td>
<td align="left" valign="top">
50 ohms
</td>
<td align="left" valign="top">
50 ohms
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Maximum Input Power:</strong>
</td>
<td align="left" valign="top">
400 mW
</td>
<td align="left" valign="top">
400 mW
</td>
<td align="left" valign="top">
500 mW
</td>
</tr>
<tr>
<td colspan="4" align="left" valign="top">
</td>
</tr>
<tr>
<td align="left" valign="top">
UNIT
</td>
<td colspan="3" align="left" valign="top">
5072PR,5073PR,5077PR
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Input/Output:</strong>
</td>
<td colspan="3" align="left" valign="top">
External Trigger In, Sync Out, RF Out, T/R and R: All BNC female connectors
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Power Main Requirements:</strong>
</td>
<td colspan="3" align="left" valign="top">
<p>
100/120/220/240 VAC, 50/60 Hz
</p>
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Operating Temperature:</strong>
</td>
<td colspan="3" align="left" valign="top">
0-50°C
</td>
</tr>
<tr>
<td align="left" valign="top">
<strong>Size and Weight:</strong>
</td>
<td colspan="3" align="left" valign="top">
7" W x 3.5" H x 9.1" D (178 mm x 89 mm x 232 mm); 5 lbs (2.3 kg)
</td>
</tr>
</tbody>
</table>
