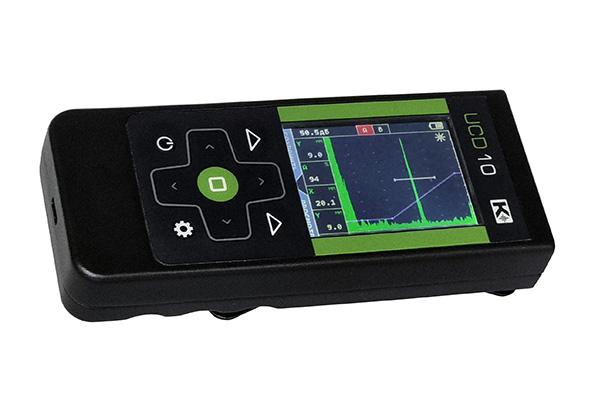

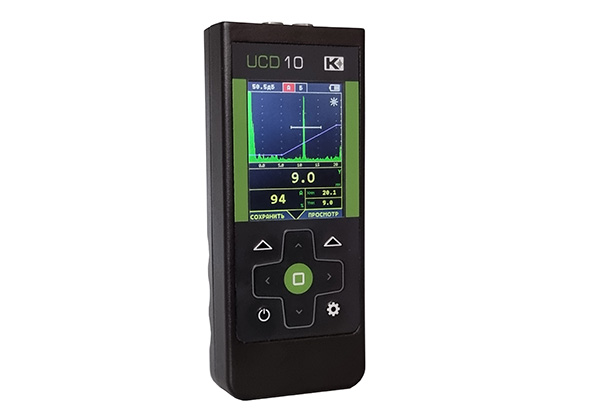

    Ультразвуковой дефектоскоп УСД-10 LF

    • Ультразвуковой дефектоскоп УСД-10 LF
    • Ультразвуковой дефектоскоп УСД-10 LF
    • Ультразвуковой дефектоскоп УСД-10 LF
    • Ультразвуковой дефектоскоп УСД-10 LF
    • Ультразвуковой дефектоскоп УСД-10 LF
    • Ультразвуковой дефектоскоп УСД-10 LF
    • Описание
    • Доставка и оплата
    • Гарантии
    • Отзывы
    Описание

    УСД-10 LF / UCD-10 LF миниатюрный ультразвуковой дефектоскоп с широким диапазоном частот для контроля различных композиционных материалов в труднодоступных местах и условиях когда габариты и вес прибора являются критичными. Позволяет подключать как классические ультразвуковые преобразователи до 5 МГц, так и низкочастотные преобразователи для контроля материалов с большим затуханием.

    Несмотря на малые размеры, обладает хорошим быстродействием, современным морозостойким TFT экраном и всеми основными функциями современного дефектоскопа.

    • Высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240
    • Масса электронного блока всего 250 грамм
    • Быстрая смена ориентации изображения дисплея на 90 градусов по нажатию одной кнопки
    • Новый Li-Pol мощный аккумулятор со временем автономной работы не менее 12 часов
    • База данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой, а так же возможность сохранения настройки под решения конкретной задачи
    • Встроенный USB-C интерфейс
    • Две независимые зоны контроля
    • Функция ВРЧ
    • Большая память настроек и результатов контроля
    • В приборе существует возможность выбора одной из 3-х предварительно сохраненных цветовых схем (палитра):

      - СТАНДАРТНАЯ: Типовая полноцветная схема экрана, подобранная под комфортную работу в условиях нормальной цеховой освещенности

      - МОНОХРОМНАЯ: Белый фон экрана и черный контрастный сигнал являются идеальной схемой для комфортной работы для ярком солнечном свету

      - ЖЕЛТАЯ : Черный фон и желтый текст  - наиболее контрастный вариант для предназначен для имитации ранних дефектоскопов с электролюминесцентными дисплеями (ЭЛД)

    • Для удобства дефектоскописта в комплекте дефектоскопа есть набор аксессуаров для комфортной работы специалиста:

    - Сумка-пояс RFT: два кармана на прорезиненных молниях / светоотражающие элементы на сумке / съемный мешок-сброс для ветоши, смазки /ремень регулируется от худого до крупного человека  в  зимней одежде. На ремне сумки закреплен страховочный тренчик с карабином, оператор по желанию может прицепить его к кольцу на чехле прибора

    - Стандартный чехол на молнии: матерчатый чехол с прозрачной передней панелью служит для сохранения прибора от внешних воздействий (осадки, смазка, грязь и прочее). На чехле есть кольцо для крепления темляка на руку и страховочного тренчика, а так же есть ремень для фиксации прибора на предплечье оператора

    - RFT UNIVERSAL PLATFORM: металлическая платформа устанавливаемая по желанию на заднюю панель прибора, для последующей установки на нее крепления-перчатка или магнитного крепления

    - Крепление на руку типа перчатка с поворотной платформой: устанавливается на RFT UNIVERSAL PLATFORM и далее размещается на ладони оператора, при этом можно выбирать положение прибора и фиксировать его в данном положении

    УСД-10 LF / UCD-10 LF УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП

    Электронный блок УСД-10 LF со встроенным Li-Pol аккумулятором

    1

    Блок питания сетевой 5В / 220В

    1

    Комплект преобразователей и кабелей (определяется требованиями заказчика)

    1

    Кабель USB для связи с ПК

    1

    USB флеш-накопитель с ПО

    1

    Защитный чехол (стандартный чехол на молнии)

    1

    Защитный силиконовый бампер-чехол

    1

    RFT universal platform – универсальная крепежная платформа

    1

    Крепление-перчатка

    1

    Сумка-пояс RFT для работы и транспортировки

    1

    Комплект документации (руководство пользователя, паспорт, свидетельство о поверке)

    1


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИТСТИКИ ДЕФЕКТОСКОПА  УСД-10 LF / UCD-10 LF

    Развертка

    мин.: 0 - 1,8 мкс (0-5 мм)
    макс.: 0 - 267 мкс (0-800 мм, сталь)

    Диапазон скоростей

    1000 - 20 000 м/с

    Задержка

    от 0 до 347 мкс

    Максимальная длина контролируемого материала (сталь)

    до 800 мм (эхо-режим), 1600 мм (теневой режим)

    Задержка в призме

    0 - 100 мкс с точностью 0,01 мкс

    Зондирующий импульс

    радиоимпульс, амплитудой 200 В,
    с регулируемым от 0,5 до 2 числом периодов,
    с шагом 0,5 (половина периода частоты)

    Частота повторений ЗИ

    400 Гц

    Усилитель

    широкополосный 0.02-5 МГц (-6 дБ)

    Согласование с ПЭП сторонних производителей

    нет

    Диапазон регулировки усиления

    92 дБ, с шагом 0.5 дБ

    Временная Регулировка Чувствительности (ВРЧ)

    линейная с диапазоном до 20 дБ

    Кривая Амплитуда-Расстояние (АРК)

    нет

    Детектирование

    полное, радиосигнал (во всем диапазоне развертки)

    Отображение сигналов на экране (визуализация)

    А-скан

    Дополнительная клавиша +dB

    нет

    Автоматическая калибровка задержки в призме

    нет

    Автоматическая калибровка диапазона контроля при заданной толщине шва

    нет

    Автоматическая калибровка скорости УЗК

    нет

    Отсечка

    компенсированная, 0 - 80% высоты экрана

    Зоны контроля

    две независимых зоны, начало и ширина
    изменяются во всем диапазоне развертки,
    уровни порогов задаются от 0 до 95%
    высоты экрана при детектировании и
    от -95% до +95% при радиосигнале с шагом
    1%, индивидуальная логика определения дефектов

    Автоматическая Сигнализация Дефектов (АСД)

    световая для каждой зоны отдельно и звуковая + вибро

    Режимы работы АСД

    дефект в первой зоне,
    дефект во второй зоне,
    дефект в первой и во второй зонах,
    дефект в одной из зон

    Функция АРД

    нет

    Цифровая фильтрация сигнала

    нет

    Аналоговая фильтрация сигнала

    нет

    Измерение временных интервалов

    от 0 до первого сигнала в зоне или между
    сигналами в зонах, по фронту или по максимуму
    сигнала или по переходу через "0"

    Измерение амплитуды

    в процентах от высоты экрана,
    в дБ относительно уровня порога в зоне

    Сравнение с сохраненным эталонным сигналом

    нет

    Поддержка стандарта контроля сварных швов AWS D1.1

    нет

    Обработка изображения на экране после «заморозки» экрана

    Статичная картинка

    Дисплей c функцией поворота

    Цветной высококонтрастный, TFT 320 х 240 точек,
    (44 х 58 мм). Специальная функция для работы на ярком солнечном свете

    Смена цветовых схем экрана под особенности зрения и условий освещенности

    есть

    Смена ориентации экрана

    Во всех 4-х положениях

    Язык меню

    русский, английский

    Память

    900 настроек с А-сигналом и названием,  900 настроек типовых преобразователей;
    1000 протоколов контроля с А-сканом

    Интерфейс

    USB-С

    Разъемы преобразователей

    2 х Lemo 00

    Аккумулятор

    встроенный, 3,7 В/3,5 А/ч

    Время работы

    не менее 12 часов

    Внешнее питание

    блок питания 220В AC

    Напряжение питания

    5В / 2,5А  DC

    Диапазон рабочих температур

    от -25 °C до +55 °C

    Размер (В x Ш x Д), не более

    155 мм x 65 мм x 28 мм

    Масса, не более

    0,25 кг с аккумулятором



    Доставка и оплата

    Доставка по Москве и Московской области

    Для жителей Москвы и Подмосковья — самовывоз по адресу: Москва, ул. Суворовская, д. 6, стр. 3. Вы можете забрать заказ из нашего офиса с понедельника по пятницу с 10 до 17 часов. Выходные: суббота, воскресенье. Индивидуальная доставка оговаривается отдельно. Пожалуйста, уточняйте наличие товаров в офисе перед приездом.

    Доставка по России

    Мы отправляем заказы во все города России.

    Оплата

    Предварительно уточните у вашего менеджера наличие товара на складе и поставьте его в резерв. Оплата заказа для физических и юридических лиц производится по безналичному расчету.

    Подробнее.

    Гарантии
    1. В соответствие с законом «О защите прав потребителя» предоставляется производителем товара, а по всем вопросам гарантийного обслуживания покупатель обращается в сервисный центр производителя.

    2. По согласованию возможна отправка товара в сервисный центр через нашу компанию. Все транспортные расходы в этом случае несет покупатель, а сроки исполнения гарантийных обязательств увеличиваются в 1,5-2 раза.

    3. Возврат товара надлежащего качества при дистанционной торговле возможен в течение 7 дней после передачи товара. Потребитель обязан в таком случае оплатить стоимость доставки товара до продавца. (п.4 ст.26.1).

    4. Обмен товара надлежащего качества в случае, если он не подошел по какой-либо из причин, на аналогичный товар возможен в течение 14 дней после передачи товара. (п.1 ст.25)

    5. Возврат и обмен товара возможен, если товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, а также имеется кассовый чек на приобретение товара. (п.1 ст.25)

    6. Потребитель не вправе отказаться от товара, имеющего индивидуально-определенные свойства(товары изготавливаемые и поставляемые под заказ)(п.4 ст.26.1).

    Отзывы

    Похожие товары
    УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП UCD-10 RF
    УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП UCD-10 RF
    Под заказ
    Можно купить оптом
    Подробнее
    Запросить цену
    Подробнее
    Запросить цену
    NDT-CLUB
    Все товары категории
    Все товары бренда NDT-CLUB

    Поделиться
    Назад к списку

    Менеджеры компании с радостью ответят на ваши вопросы, произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение

    Задать вопрос

    Мы используем файлы "cookie", чтобы Вам было максимально удобно работать с нашим сайтом. Получить более подробную информацию можно здесь.

    О компании
    О нас
    Отзывы
    Сертификаты и дипломы
    Партнеры
    Доставка и оплата
    Гарантия
    Услуги
    Оптовым покупателям
    Каталог
    Дефектоскопы
    Толщиномеры
    Преобразователи и комплектующие
    Сканеры
    Анализаторы металлов и сплавов
    Промышленные эндоскопы
    Тепловизоры
    Капиллярный контроль
    УФ контроль
    Рентгенографический контроль
    Компьютерная радиография
    Визуальный и измерительный контроль
    Магнитопорошковый контроль
    Портативные (переносные) твердомеры
    Измерители шероховатости
    Кабельные тестеры
    Измерители вибрации
    Передвижные лаборатории
    Антикоррозионные составы
    Контроль герметичности
    Разрушающий контроль
    Информация
    Новости
    Статьи
    Контакты
    Пользовательское соглашение
    Наши контакты

    +7 (495) 133-58-62
    Пн. – Пт.: с 9:00 до 18:00
    г. Москва, ул. Суворовская, д. 6 стр. 4, этаж 3
    info@techkontrol.ru
    ИНН 7724316192
    ОГРН 1157746383630
    © 2011 - 2025 ООО «ТЕХКОН» | Карта сайта         Компания Demis Group
    0
    Корзина
    Ваша корзина пуста
    Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
    В каталог
    ООО «ТЕХКОН»
    +7(495)133-58-62
    107023, Москва, ул. Суворовская, д. 6 стр. 4, этаж 3
    info@techkontrol.ru
