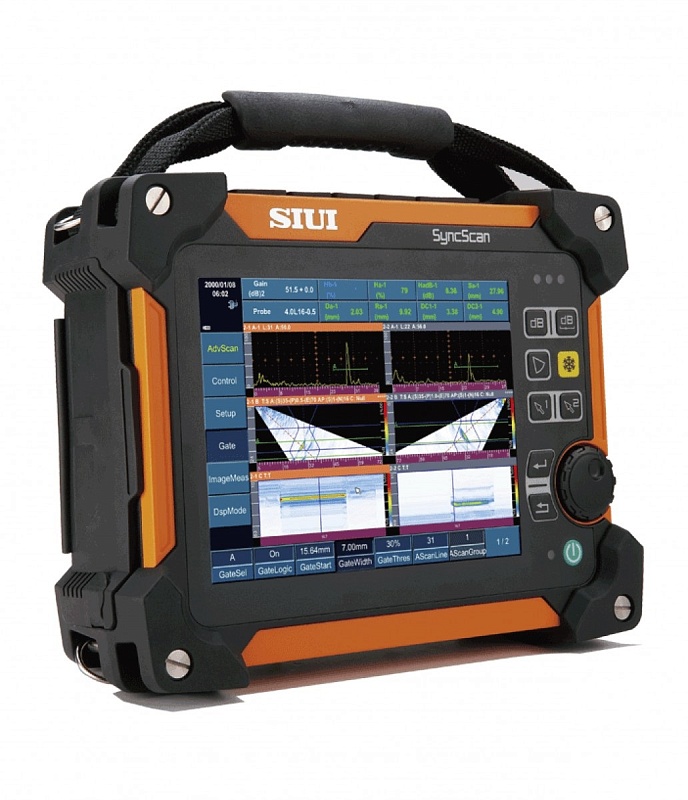

    Ультразвуковой дефектоскоп SyncScan

    • Ультразвуковой дефектоскоп SyncScan
    • Описание
    • Доставка и оплата
    • Гарантии
    • Отзывы
    Описание

    Ультразвуковой дефектоскоп SyncScan объединяет в одном корпусе: традиционный ультразвук (UT), метод фазированной решетки (РА), TOFD-метод, ультразвуковая толщинометрия (TG). Он позволяет минимизировать ваши затраты и увеличить производительность контроля. SyncScan имеет класс защиты IP65 для промышленного использования.

    Большой 8.4-дюймовый сенсорный экран позволяющий проводить измерения на приборе. SyncScan имеет компактный размер 284х220х90 мм и малый вес 3.75 кг (вместе с батареей), что дает возможность использования одной рукой.

    Традиционный ультразвук (UT)

    Стандартные функции: калибровка скорости + калибровка задержки в призме/ калибровка угла/ DAC-кривые/ АРД диаграммы/ отображение A-скана на весь экран/ звуковая сигнализация/ автоматическая заморозка экрана/ автоматическое усиление до выбранного порога/ скриншот / переключение координат (по глубине, по звуковому пути и по горизонтали) и другие.

    Дополнительные функции: Стандарт API/ ВРЧ/ Стандарт AWS/ Корректировка на криволинейную поверхность / Спектральный анализ / B-скан/ Отображение хода луча/ Измерение глубины залегания дефекта.

    Ультразвуковая толщинометрия (TG)

    Дополнительные функции: построение B-скана, измерение через покрытие, измерение многослойных объектов контроля, TDG, температурная компенсация и другие.

    Метод с применением фазированной решетки (PA)

    Мастер настроек

    С помощью мастера калибровки оператор быстро, шаг за шагом произведет необходимые настройки.

    Функция разбития датчика на группы и применение двух датчиков одновременно

    -Один датчик PA может быть разбит до 6 групп.

    - Для одновременного сканирования можно использовать несколько групп под разными углами, покрывая всю область сварного шва и повышая эффективность контроля.

    - Два датчика PA могут работать одновременно для контроля с обеих сторон сварного шва, повышая эффективность и скорость контроля.

    BEA функция

    Данная функция позволяет устанавливать строб в зоне контроля и регулировать усиление для этой области независимо от основного
    усиления. Применяется для контроля поковок и отливок.

    Функция АРК для PA

    Построение DAC-кривых для оценки дефектов. Максимум 6 кривых и 16 точек для каждой кривой.

    Функция контроля элементов датчика PA

    Обеспечивает автоматическое тестирование датчиков на фазированной решетке на предмет работоспособности всех элементов в соответствии с ASTM E2491. Функция позволяет измерить активность всех элементов и однородность акустической энергии датчика на фазированной решетке с выводом отчета по результатам тестирования.

    Функция отображения вида сварного шва (для плоских объектов контроля)

    Эта функция предназначена для моделирования геометрии плоских деталей, включая моделирование распространения луча в объекте контроля и настройка параметров изображения. С помощью этой функции легко анализировать, обнаруживать сигналы от дефектов.

    Решение для плоских швов

    Данное решение подходит для контроля стыковых сварных швов пластин и труб.
    - Автоматическое моделирование различных форм разделок сварных швов.
    - Профессиональный режим поэтапной настройки облегчает работу оператору.
    - Помогает определять местоположение дефекта, а также позволяет создавать отчет о проведенном контроле.

    Функция для контроля угловых сварных соединений

    - Автоматическое построение формы сварного шва на основе исходных параметров.
    - Моделирование охвата сварного шва в различных положениях датчика.
    - Когда функция трассировки включена ПО автоматически анализирует дефект, записывает изображение и его параметры и выводит отчет

    Функция для контроля труб малого и среднего диаметра

    - Данное решение подходит для контроля труб диаметром 21-115 и 100-300 мм.
    - Пошаговая настройка выбора датчика и призмы к нему, типа сканирования, фокусировки, разделки позволят быстро настроить прибор для контроля труб малого диаметра со сканерами серии LPS.

    Функция для контроля PA и TOFD одновременно

    Одновременный контроль PA и TOFD позволяет расширить охват сварного шва и исключить пропуск дефектов.

    Функция отображение эхо-сигнала по глубине

    Отображение эхо-сигнала по глубине, можно использовать для простого контроля коррозии.

    Функция для контроля коррозии

    - Легко разработать план картографирования коррозии трубопровода.
    - С помощью пошагового мастера оператор быстро создаст настройку.
    - Различные толщины отображаются разными цветами.
    - Доступен анализ данных для правильного контроля коррозии.

    Результаты измерений и создание отчетов

    Отображение формы сигнала и информации (угол, ход луча, амплитуда и глубина) для любых позиций на скане, могут быть отображены в реальном времени. Результаты измерения и изображения индикаций могут автоматически сохраняться в виде протокола.

    Контроль с применением TOFD-метода

    Направление TOFD скана

    Ввод параметров шва объекта контроля

    Мастер настройки

    Пошаговое руководство для оператора для быстрого и простого создания TOFD настройки.
    Шаг 1: Выбор кол-во каналов контроля.
    Шаг 2: Моделирование объекта контроля.
    Шаг 3: Ввод параметров сигнала.
    Шаг 4: Ввод параметров энкодера.
    Шаг 5: Ввод параметров сканера.

    Измерения дефектов

    Измерения дефектов на приборах SyncScan легко и просто. Высота и длина несплошности измеряется при помощи устанавливаемых курсоров. Результаты измерений заносятся в таблицу данных.

    Обработка изображений TOFD

    А также выполнение выпрямления, фильтрования, местного увеличения, изменения контрастности, программного
    усиления и SAFT на TOFD сканах.

    Управление базами данных

    Интуитивно понятный в использовании интерфейс для создания баз данных: объектов контроля, датчиков, призм, энкодеров и сохраненных настроек.
    - В базе объектов контроля приведены детальные параметры и изображение разделки сварного шва.
    - Оператор может управлять параметрами датчиков и призм.
    - Используя пошаговый мастер оператор быстро создаст требуемую настройку выбирая необходимые параметры.
    - Параметры настройки сохраняются в прибор для повторного проведения контроля.

    Программное обеспечение

    Основные функции: анализ полученных данных, проверка данных, сохранение сканов, создание отчетов в word или excel форматах, имеются различные виды отчетов.

    Технические характеристики дефектоскопа SyncScan
    Описание Параметр
    Дисплей 8.4'' TFT LCD, 800×600, 60 Гц
    Размер 284х220х90 мм
    Вес 3,65 кг с батареей
    Аккумулятор Литий-полимерный
    Емкость аккумулятора 7.5 А/ч, время работы более 4 часов
    Внешний источник питания 100 - 240 В 50Гц/ 60Гц
    Внешнее питание 15В
    Электропотребление 26ВА для PAUT, 20ВА для UT/TOFD
    Объем памяти SD карта памяти 16 Гб
    Входы/выходы
    USB разьем 2шт
    Ethernet разьем 1 шт
    Видео выход 1 шт
    Разьем энкодера 1 шт
    Параметры окружающей среды
    Рабочая температура -10 - 45 °С
    Температура хранения -20 - 60 °С

     Возможные конфигурации дефектоскопа:

    (UT) — функция традиционного ультразвукового контроля
    (1 TOFD/UT) — 1 канал TOFD и функция традиционного ультразвукового контроля
    (2 TOFD/UT) — 2 канала TOFD и функция традиционного ультразвукового контроля
    (4 TOFD/UT) — 4 канала TOFD и функция традиционного ультразвукового контроля
    (PA16:64+UT) — фазированная решетка 16 канала 64 разъемов + традиционный УЗК
    (PA16:64+1 TOFD/UT) — фазированная решетка 16 канала 64 разъемов + 1 канал TOFD и традиционный УЗК
    (PA32:128+UT) — фазированная решетка 32 канала 128 разъемов + традиционный УЗК
    (PA32:128+1 TOFD/UT) — фазированная решетка 32 канала 128 разъемов + 1 канал TOFD и традиционный УЗК
    (PA32:128+2 TOFD/UT) — фазированная решетка 32 канала 128 разъемов + 2 канала TOFD и традиционный УЗК


    Доставка и оплата

    Доставка по Москве и Московской области

    Для жителей Москвы и Подмосковья — самовывоз по адресу: Москва, ул. Суворовская, д. 6, стр. 3. Вы можете забрать заказ из нашего офиса с понедельника по пятницу с 10 до 17 часов. Выходные: суббота, воскресенье. Индивидуальная доставка оговаривается отдельно. Пожалуйста, уточняйте наличие товаров в офисе перед приездом.

    Доставка по России

    Мы отправляем заказы во все города России.

    Оплата

    Предварительно уточните у вашего менеджера наличие товара на складе и поставьте его в резерв. Оплата заказа для физических и юридических лиц производится по безналичному расчету.

    Подробнее.

    Гарантии
    1. В соответствие с законом «О защите прав потребителя» предоставляется производителем товара, а по всем вопросам гарантийного обслуживания покупатель обращается в сервисный центр производителя.

    2. По согласованию возможна отправка товара в сервисный центр через нашу компанию. Все транспортные расходы в этом случае несет покупатель, а сроки исполнения гарантийных обязательств увеличиваются в 1,5-2 раза.

    3. Возврат товара надлежащего качества при дистанционной торговле возможен в течение 7 дней после передачи товара. Потребитель обязан в таком случае оплатить стоимость доставки товара до продавца. (п.4 ст.26.1).

    4. Обмен товара надлежащего качества в случае, если он не подошел по какой-либо из причин, на аналогичный товар возможен в течение 14 дней после передачи товара. (п.1 ст.25)

    5. Возврат и обмен товара возможен, если товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, а также имеется кассовый чек на приобретение товара. (п.1 ст.25)

    6. Потребитель не вправе отказаться от товара, имеющего индивидуально-определенные свойства(товары изготавливаемые и поставляемые под заказ)(п.4 ст.26.1).

    Отзывы

    Похожие товары
    Ультразвуковой дефектоскоп SyncScan 3
    Ультразвуковой дефектоскоп SyncScan 3
    В наличии
    по запросу
    В корзину В корзине
    Купить в 1 клик
    В корзину В корзине
    Купить в 1 клик
    SIUI
    Все товары категории
    Все товары бренда SIUI

    Поделиться
    Назад к списку

    Мы используем файлы "cookie", чтобы Вам было максимально удобно работать с нашим сайтом. Получить более подробную информацию можно здесь.

    О компании
    О нас
    Отзывы
    Сертификаты и дипломы
    Партнеры
    Доставка и оплата
    Гарантия
    Услуги
    Оптовым покупателям
    Каталог
    Дефектоскопы
    Толщиномеры
    Преобразователи и комплектующие
    Сканеры
    Анализаторы металлов и сплавов
    Промышленные эндоскопы
    Тепловизоры
    Капиллярный контроль
    УФ контроль
    Рентгенографический контроль
    Компьютерная радиография
    Визуальный и измерительный контроль
    Магнитопорошковый контроль
    Портативные твердомеры
    Измерители шероховатости
    Кабельные тестеры
    Измерители вибрации
    Передвижные лаборатории
    Антикоррозионные составы
    Контроль герметичности
    Информация
    Новости
    Статьи
    Контакты
    Пользовательское соглашение
    Наши контакты

    +7 (495) 133-58-62
    Пн. – Пт.: с 9:00 до 18:00
    г. Москва, ул. Суворовская, д. 6 стр. 4, этаж 3
    info@techkontrol.ru
    ИНН 7724316192
    ОГРН 1157746383630
    © 2011 - 2023 ООО «ТЕХКОН» | Карта сайта         Компания Demis Group
    0
    Корзина
    Ваша корзина пуста
    Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
    В каталог
    ООО «ТЕХКОН»
    +7(495)133-58-62
    107023, Москва, ул. Суворовская, д. 6 стр. 4, этаж 3
    info@techkontrol.ru
