Актуальность задачи
Контактная точечная электросварка широко применяется в автомобиле- и авиастроении, при создании космической техники и в некоторых других отраслях. УЗК сварных точек имеет свою специфику. Кроме выявления несплошностей, для достоверной оценки качества соединения необходимо определить размер литого ядра и некоторые другие характеристики.
Традиционные средства УЗК сварных точек имеют ряд недостатков. Например, они не позволяют достаточно точно определить размеры литого ядра, от которого зависит прочность соединения. Можно пытаться достичь этого путем ручного сканирования каждой сварной точки, но такой способ не обеспечит требуемой надежности и производительности контроля.
Такую задачу решает дефектоскоп PHASEYE в комплекте со специализированным программным обеспечением и матричными преобразователями – фазированными решетками (ПФР). Он выполняет трехмерное электронное сканирование сварной точки с высоким разрешением. Далее проводится автоматический анализ полученных результатов и формируется база данных по контролю качества.

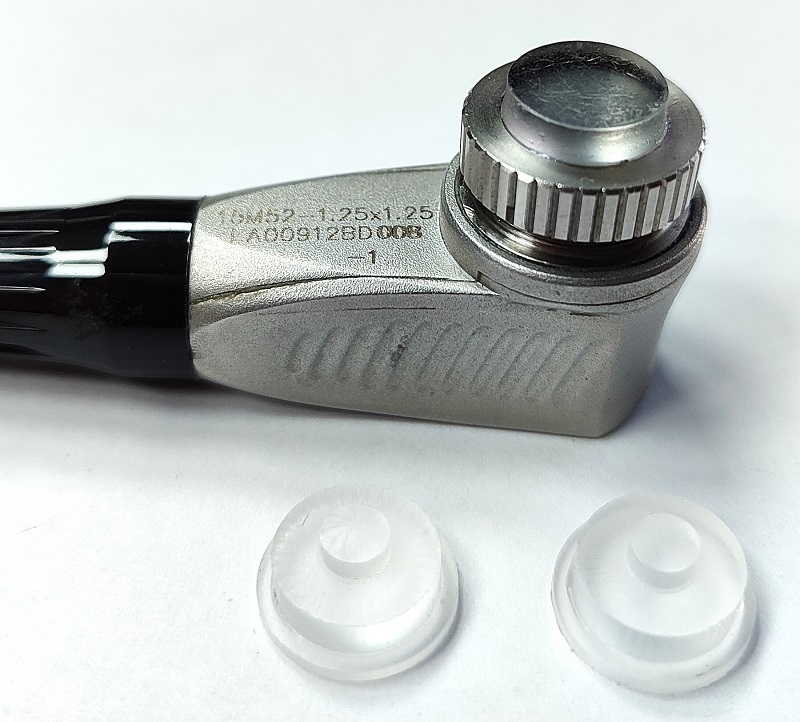

Основной моделью ПФР для данной цели является 15М52. Он имеет двумерную матрицу из 52 элементов, диаметр 12 мм, рабочую частоту 15 МГц, а также сменные акустические задержки различного диаметра (рис. 1).
Рис. 1. Матричный ПФР для контроля сварных точек.
Автоматизация анализа результатов
Матричный ПФР и специализированное ПО дефектоскопа PHASEYE позволяют провести электронное сканирование сварной точки с высоким разрешением и получить ее С-скан, по которому автоматически определяется диаметр литого ядра, толщина сварного соединения, глубина отпечатка, а также наличие дефектов типа нарушений сплошности, например, несплавлений (рис. 2, 3).
|
|
| Рис. 2. С-скан сварной точки без дефектов | Рис. 3. С-скан сварной точки с дефектом |
При этом очень важно, что на основании полученных данных и установленных критериев автоматически выполняется оценка качества сварной точки по системе «годен – негоден» («pass – fail»). По результатам контроля формируется таблица, в которой для каждой сварной точки указана ее маркировка, оценка качества, С-скан, измеренные характеристики и другая информация (рис. 4). Шаблон такой таблицы с маркировкой точек создается отдельно для каждой контролируемой детали.
Рис. 4. Таблица с результатами УЗК сварных точек
Для еще большей надежности и наглядности контроля ПО дефектоскопа позволяет использовать 3D-модели контролируемых деталей. На них отображаются все сварные точки, выделяется текущая контролируемая или анализируемая точка (с привязкой к таблице результатов), отмечаются годные и негодные точки, а также показан маршрут, по которому проводят контроль (рис. 5).
Рис. 5. 3D-модель детали с результатами УЗК сварных точек
При необходимости все полученные данные с помощью беспроводных технологий передаются с дефектоскопа на внешний компьютер, что позволяет оперативно формировать общую базу данных с результатами контроля качества.
Выводы
УЗК сварных точек с помощью дефектоскопа PHASEYE и матричных ПФР в режиме трехмерного электронного сканирования с высоким разрешением повышает надежность, информативность и производительность контроля.
Проблемой многих систем УЗК с ПФР является то, что они быстро собирают большие массивы данных, но обработка этих данных операторами часто занимает много времени и не исключает субъективные ошибки. Поэтому один из путей развития УЗК – автоматизация анализа результатов контроля в том числе с помощью нейросетей и систем искусственного интеллекта. В медицине для подобных исследований это уже становится нормой.
Приведенный пример УЗК сварных точек с автоматической обработкой результатов, оценкой качества, формированием базы данных и использованием 3D-моделей объектов контроля – тоже шаг в данном направлении.
