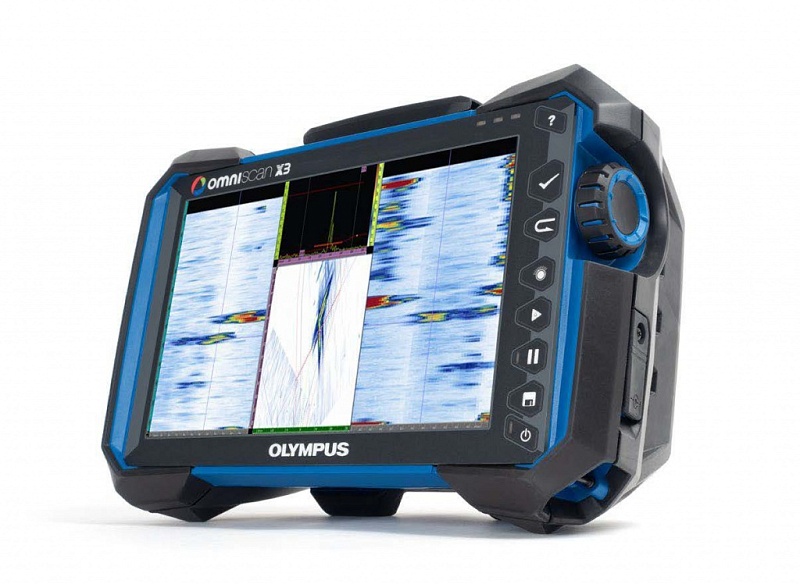

Ультразвуковой дефектоскоп OmniScan X3

Хит

Описание

Новый ультразвуковой дефектоскоп на фазированных решетках OmniScan X3 все также надежный, портативный, с большим количеством новых функций и опций.

Новый OmniScan X3 значительно быстрее дефектоскопа OmniScan MX2.
Доступны 3 различные конфигурации прибора: 16:64PR, 16:128PR, 32:128PR.
128 канальные модификации прибора поддерживают до 4 одновременно используемых групп TFM-FMC.
64 канальный прибор поддерживает 2 группы.
128 канальные приборы поддерживают 64 элементные преобразователи, а 64 канальные максимум 32 элементные ФР-ПЭП.
GPS-модуль позволяет отслеживать прибор на местности, устанавливать его геопозицию на трассе газопровода.

Преимущества нового дефектоскопа OmniScan X3:

метод общей фокусировки (TFM)
полно-матричный захват (FMC)
2 дополнительных разъема Lemo00
порт USB 3.0
GPS
Wi-Fi

Основные характеристики

Размеры (Ш x В x Г)	335 х 221 х 151 мм
Масса	5,7 кг с одной батареей
Число законов фокусировки	1024
Типы сканирования	TFM-FMC, линейное, секторное, комбинированное
Количество групп формирования луча	8 у 128 канальных модификаций (или 4 TFM-FMC), 3 у 64 канальной (2 ФР и 1 TOFD, или 2 TFM-FMC)
Разъемы	1 ФР-разъем, 2 UT канала (4 разъема Lemo00) / 1 UT канал (2 разъема Lemo00) у 64 канальной модификации
Количество батарей	1 или 2 с возможностью «горячей» замены
Диагональ дисплея / разрешение	26,9 см (10,6“) / 1280х768
Степень защиты корпуса	IP65
Диапазон рабочих температур	от 0°C до 45°C

Дефектоскоп OmniScan X3 используется в широком спектре областей, включая контроль:

Монтажных сварных швов
Резервуаров высокого давления
Технологических трубопроводов
Бойлерных труб
Трубопроводов
Башен ветрогенераторов
Строительных конструкций
Коррозионно-устойчивых и армированных материалов (аустенитных, никелевых и других крупнозернистых сплавов)

Комбинация различных методов для эффективного сканирования всей зоны сварного шва.
Не важно, используете ли вы автоматические, полуавтоматические или ручные методы сканирования, OmniScan X3 поддерживает разные ультразвуковые технологии. В некоторых случаях, вы можете комбинировать методики для повышения вероятности обнаружения и быстрого измерения размеров дефектов.

УЗК ФР в режиме Импульс-эхо
Традиционный УЗК
Дифракция времени пролёта
Контроль продольными волнами приема-передачи (TRL)
Поверхностная волна
Метод общей фокусировки (TFM) и метод полноматричного захвата (FMC)

Улучшенная технология TOFD
Упрощенный интерфейс TOFD сокращает количество шагов, необходимых для сбора данных и анализа. Одно меню калибровки TOFD предоставляет быстрый доступ ко всем элементам управления.

Инструменты управления и анализа данных при контроле сварных соединений

Представление данных бок о бок в программном обеспечении OmniPC™ позволяет сканировать одну сторону сварного шва и сравнивать ее с другой стороной шва на одном экране, что существенно облегчает оценку дефектов
Главная панель инструментов ПО OmniPC обеспечивает быстрый доступ к наиболее часто используемым элементам управления во время анализа

Создан для работы в жестких условиях эксплуатации

Яркие, четкие изображения на 10,6-дюймовом дисплее WXGA
Отзывчивый сенсорный экран даже при работе в перчатках, под дождем, и использовании контактной жидкости
Класс защиты IP65 (полная защита от проникновения пыли и струй воды).
Совместим со сплиттерами и аксессуарами Olympus

Незамедлительная готовность к работе

Быстрое создание настройки
План сканирования – быстрый и наглядный способ установки параметров объекта, сварного шва и акустического охвата при использовании одной или нескольких групп. Используйте его для подтверждения охвата сканирования и получения изображения зоны покрытия для отчета.
Быстрая калибровка за 1 проход
Быстрая четкая калибровка с использованием наклонного преобразователя.

Эффективный контроль сварных соединений

Высокая точность обнаружения и измерения дефектов
Метод общей фокусировки (TFM) и метод полноматричного захвата (FMC) позволяют быстро обнаружить вертикальные дефекты в объекте Представление двух режимов распространения волн (FMC и TFM) позволяет одновременно получать данные в режимах импульс-эхо и самотандем; с методом FMC-TFM вы получаете сфокусированные изображения высокого разрешения по всему объему сварного шва, а также геометрически правильное представление дефектов для лучшей визуализации.
Минимизирует количество повторных сканов
Расширенный диапазон высоких амплитуд (800%) позволяет анализировать насыщенные сигналы от дефектов, например, несплавлений, без повторного сканирования объекта контроля
Преодолевает трудности контроля аустенитных сварных швов
Поддержка преобразователей Dual Linear Array™ и Dual Matrix Array™ оптимизирует данные при контроле аустенитных сварных швов.

Решения для контроля сварных соединений

OmniScan X3 в комбинации со сканером представляет готовое комплексное решение для контроля сварных соединений.
Полу- и полностью автоматические решения PV100/PV200 для TOFD-контроля
Ручной сканер ChainSCANNER™ для контроля кольцевых сварных швов
Сканер COBRA® для контроля сварных соединений труб малого диаметра
Однокоординатный сканер WeldROVER™ с возможностью установки нескольких преобразователей
Дистанционно управляемый моторизованный сканер SteerROVER™

5 причин перехода на новый дефектоскоп OmniScan X3:

1. Лучше один раз увидеть: Воспользуйтесь четкими изображениями TFM (метод общей фокусировки). Усовершенствованный алгоритм обработки данных TFM дефектоскопа OmniScan X3 включает функцию огибающей, которая позволяет устранить эхо-сигналы и артефакты, и выявить мельчайшие дефекты, включая высокотемпературное водородное растрескивание (HTHA). Увидев изображение, сложно не поверить в достоверность данных.

2. Покрытие всех углов: Изображения TFM высокого разрешения, полученные методом FMC (полноматричный захват), являются геометрически правильными, что позволяет легко определить положение и ориентацию дефекта в объекте контроля. Вы также можете одновременно просматривать и сравнивать до четырех разных типов мод TFM, выявляя дефекты с необычной ориентацией.

3. Сравнение и подтверждение данных: Новые программные средства предоставляют еще больше преимуществ как во время, так и после контроля:

Забыли план сканирования? Не проблема! Создайте его в интерактивном режиме, с помощью мастера настройки. Симулятор позволяет оператору визуализировать лучи (включая зону TFM) и редактировать их по своему усмотрению, в полевых условиях. Являясь частью плана сканирования, карта акустического воздействия (AIM) генерирует модель, отображающую точку наивысшей чувствительности обнаружения и зону с недостаточным покрытием.
В ходе контроля, вы можете использовать комбинированный режим представления данных для сравнения результатов различных мод распространения волн (до 4-х). Это позволит вам определить тип обнаруженного дефекта и правильно разместить курсоры, оптимизируя точность измерения глубины залегания.
Программное обеспечение OmniPC™ для анализа данных предоставляет возможность одновременного просмотра и сравнения на экране двух разных файлов контроля. Это особенно удобно, например, для просмотра сварного шва с двух сторон, расположив изображения бок о бок, или для отслеживания в динамике развития дефекта.

4. Оптимальная скорость контроля: Визуализация мультигрупп, крупные файлы, диапазон высоких амплитуд 800% и упрощенная структура меню — это только некоторые из функций, которые позволят вам ускорить процесс контроля. Анализ выполняется намного быстрее, благодаря гибким и усовершенствованным средствам интерпретации данных, включая изображения TFM.

5. Минимальное время наладки: Вы можете незамедлительно приступать к работе, благодаря специальным функциям, которые упрощают конфигурацию прибора и делают процесс более эффективным:

Улучшенная быстрая калибровка (чувствительность, временная регулировка чувствительности [ВРЧ])
Одновременная конфигурация мультигрупп
Упрощенная проверка калибровки для сохраненных настроек
Одно меню TOFD (дифракционно-временной метод)
