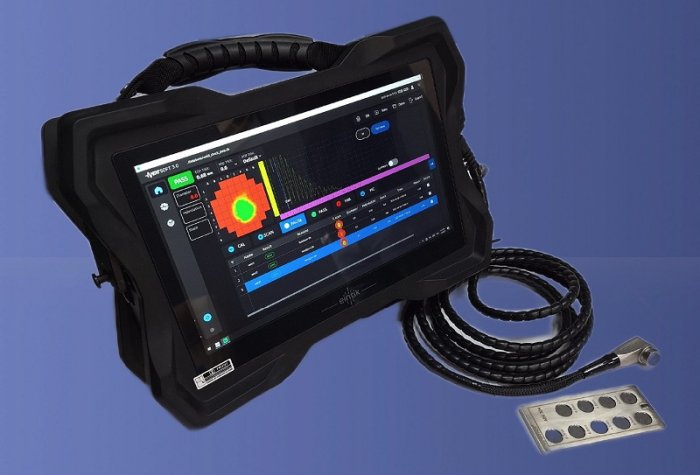

Серия NextStudio_800_Scanner представляет собой систему ультразвукового обнаружения и анализа результатов и специально разработанную для определения и анализа качества контактной точечной сварки.
Подробнее
Описание
Благодарим вас за выбор ультразвукового прибора PHASEYE «Eintik» Technology для обнаружения и анализа результатов контактной точечной сварки серии NextStudio_800_Scanner.
Данная серия устройства представляет собой систему ультразвукового обнаружения и анализа результатов и специально разработанную для определения и анализа качества контактной точечной сварки, со следующими функциями:
Комплектация:
*Оригинальное руководство (на английском языке)
Обзор системы программного обеспечения
Обзор программного обеспечения системы контроля и анализа контактной точечной сварки серии NextStudio_800_Scanner (схема взаимосвязи компонентов программного обеспечения)
Прибор для контроля и анализа контактной точечной сварки серии NextStudio_800_Scanner - это не просто контрольное устройство, а система баз данных "три в одном", которая объединяет в себе "функцию планирования базы данных о точечной проверке сварного шва", "функцию точечной проверки сварного шва", "функцию управления данными о точечной проверке сварного шва" и "функцию отчета о точечной проверке сварного шва". Основная программная системная платформа NextSpot в совокупности называется NextStudio (Студия нового поколения).
Обзор функций программного обеспечения NextStudio Designer (Конструктор)
Программное обеспечение NextStudio Designer (Конструктор)
Программное обеспечение NextStudio_Designer (Конструктор) - это мощная и удобная база данных для управления информацией о паяных соединениях и планирования инспекций. Овладение навыками использования NextStudio_Designer (Конструктор) позволит максимально повысить эффективность инспекций. Основными функциями этого программного обеспечения являются:
Программное обеспечение NextStudio_800_Scanner - это специальное программное обеспечение для контроля, анализа и управления контактной точечной сваркой, которое объединяет новейшие технологии ультразвукового контроля и анализа с фазированной антенной решеткой. Сканер NextStudio_800_Scanner прост в использовании и понятен для понимания. Любой обученный персонал может стать экспертом в области контроля и анализа результатов точечной сварки. Данное программное обеспечение обладает следующими функциями:
оборудования.
Системные настройки: устанавливайте язык, время, яркость, выполняйте основные операции, такие как обновление программного обеспечения.
Настройки калибровки: установите алгоритмы обнаружения, стандарты обнаружения, скорость звука в материале обнаруживаемых паяных соединений, толщину слоя обнаружения и т.д.
Настройки обнаружения: установите усиление, задержку, порог, отслеживание поверхности, анализ вторичных волн и другие параметры ультразвукового обнаружения.
NextStudio_Reporter (Просмотрщик)
Программное обеспечение NextStudio_Reporter (Просмотрщик) - это мощная и удобная база данных для управления данными контроля паяных соединений и анализа данных контроля, которая позволяет легко создавать отчеты о результатах контроля в формате EXCEL. Овладев навыками использования NextStudio_Reporter (Просмотрщик), вы сможете максимально эффективно управлять данными инспекций и анализировать детали каждой инспекционной информации в базе данных в любом месте. Основнымифункциями этого программного обеспечения являются:
Данная серия устройства представляет собой систему ультразвукового обнаружения и анализа результатов и специально разработанную для определения и анализа качества контактной точечной сварки, со следующими функциями:
- Применяется усовершенствованный высокочастотный ультразвуковой датчик с фазированной антенной решеткой (52 канала с независимым управлением, 15 МГц).
- Применяю 64-канальную высоко интегрированную схему ультразвукового управления и технологию обработки ультразвуковых сигналов.
- Применяют встроенную платформу промышленной системы управления Windows, обеспечивающую стабильную и безопасную работу.
- Применяют промышленный дизайн со спецификацией IP, подходящий для промышленной среды обнаружения.
- Высоко интегрированная платформа для обнаружения, анализа и работы с базами данных "три в одном".
- Функция обновления программного обеспечения в один клик.
- Обладает функцией стыковки с облачным сервером хранения данных (опция).
Комплектация:
- Дефектоскоп, ультразвуковой датчик и калибровочный блок для точечной сварки
- Литий-ионная аккумуляторная батарея
- Пульт дистанционного управления
- Адаптер переменного/постоянного тока (зарядное устройство): GST160A15-R7B
- Комплект "Задержки призмы" для ультразвукового датчика
- Документы *
*Оригинальное руководство (на английском языке)
Обзор системы программного обеспечения
Обзор программного обеспечения системы контроля и анализа контактной точечной сварки серии NextStudio_800_Scanner (схема взаимосвязи компонентов программного обеспечения)
Прибор для контроля и анализа контактной точечной сварки серии NextStudio_800_Scanner - это не просто контрольное устройство, а система баз данных "три в одном", которая объединяет в себе "функцию планирования базы данных о точечной проверке сварного шва", "функцию точечной проверки сварного шва", "функцию управления данными о точечной проверке сварного шва" и "функцию отчета о точечной проверке сварного шва". Основная программная системная платформа NextSpot в совокупности называется NextStudio (Студия нового поколения).
Обзор функций программного обеспечения NextStudio Designer (Конструктор)
Программное обеспечение NextStudio Designer (Конструктор)
Программное обеспечение NextStudio_Designer (Конструктор) - это мощная и удобная база данных для управления информацией о паяных соединениях и планирования инспекций. Овладение навыками использования NextStudio_Designer (Конструктор) позволит максимально повысить эффективность инспекций. Основными функциями этого программного обеспечения являются:
- Функция управления пользователями оборудования, используемая для добавления или удаления пользователей, редактирования имен пользователей и паролей, а также управления разрешениями пользователей.
- Функция управления причинами оценки позволяет пользователям добавлять или удалять причины обнаружения PASS (пройдено) и FAIL (не пройдено) по мере необходимости.
- Функция управления базой данных обнаружения, создание или удаление базы данных обнаружения, запрос базы данных обнаружения, импорт/экспорт базы данных обнаружения.
- Импорт данных шаблона паяного соединения, толщины каждого слоя, количества структурных слоев, требований к диаметру литого ядра контактной сварки, требований к углублениям (вдавливания), требований к толщине оставшейся пластины, группы (сборки), к которой относится паяное соединение.
- Принадлежности, к которым относится паяное соединение, место сварки паяного соединения, примечания и т. д.
- Запросите и отредактируйте информацию о паяном соединении после импорта.
- Управляйте базой данных изображений контрольной сборки.
- Управляйте цифровыми или физическими изображениями контрольных деталей или сборок.
- Вставьте или удалите паяные соединения на каждом изображении заготовки или сборки.
- Спланируйте базу данных маршрутов проверки в соответствии с потребностями и последовательность проверок.
- Добавляйте или удаляйте планы проверки паяных соединений.
Программное обеспечение NextStudio_800_Scanner - это специальное программное обеспечение для контроля, анализа и управления контактной точечной сваркой, которое объединяет новейшие технологии ультразвукового контроля и анализа с фазированной антенной решеткой. Сканер NextStudio_800_Scanner прост в использовании и понятен для понимания. Любой обученный персонал может стать экспертом в области контроля и анализа результатов точечной сварки. Данное программное обеспечение обладает следующими функциями:
- Функция (Просмотр) подходит для временного отбора проб или ежедневного контроля простых деталей. Этот режим контроля не требует наличия заранее подготовленной базы данных по планированию контроля. Ежедневную работу по контролю можно выполнить, создав новую базу данных простой осмотр. Однако этот режим проверки необходимо дополнить изображениями, на которых отмечены номера контрольных паяных соединений и пути прохождения контроля.
- Функция контроля с программным планированием подходит для многократного контроля деталей для точечной сварки массового производства. Контроль выполняется с использованием плана контроля, предварительно составленного путем импорта программного обеспечения NextStudio_Designer (Конструктор). Высокая эффективность контроля и удобное управление. Это способствует всестороннему анализу качества паяных соединений.
- Стандартный режим экспорта: Используйте флэш-накопитель USB для экспорта данных для использования управляющим ПК.
- Режим экспорта по локальной сети: Используйте порт LAN для экспорта данных обнаружения в сетевую базу данных.
оборудования.
Системные настройки: устанавливайте язык, время, яркость, выполняйте основные операции, такие как обновление программного обеспечения.
Настройки калибровки: установите алгоритмы обнаружения, стандарты обнаружения, скорость звука в материале обнаруживаемых паяных соединений, толщину слоя обнаружения и т.д.
Настройки обнаружения: установите усиление, задержку, порог, отслеживание поверхности, анализ вторичных волн и другие параметры ультразвукового обнаружения.
NextStudio_Reporter (Просмотрщик)
Программное обеспечение NextStudio_Reporter (Просмотрщик) - это мощная и удобная база данных для управления данными контроля паяных соединений и анализа данных контроля, которая позволяет легко создавать отчеты о результатах контроля в формате EXCEL. Овладев навыками использования NextStudio_Reporter (Просмотрщик), вы сможете максимально эффективно управлять данными инспекций и анализировать детали каждой инспекционной информации в базе данных в любом месте. Основнымифункциями этого программного обеспечения являются:
- База данных тестовых данных: NextStudio_Reporter (Просмотрщик) может эффективно управлять (создавать, редактировать или удалять) базой данных тестов паяных соединений, экспортируемой программным обеспечением сканера.
- Управление тестовыми данными: В каждой базе данных, управляемой Reporter (Просмотрщик), авторизованные пользователи могут постоянно добавлять новые тестовые данные, а также упорядочивать и извлекать тестовые данные по мере необходимости.
- Просмотр тестовых данных: Используя программное обеспечение Reporter (Просмотрщик), вы можете просматривать тестовые данные каждого паяного соединения на рабочем столе управляющего ПК без использования тестового оборудования NextSpot: форму сигнала A-Scan, изображение C-Scan, диаметр сварного шва (литого ядра), глубину вмятины, оставшуюся толщину пластины и другие ключевые данные.
- Пользователи Reporter (Просмотрщик) могут также тщательно проанализировать данные тестирования каждого паяного соединения, имитируя настройку параметров ультразвуковой настройки. Анализ моделирования оптимизирует влияние настройки ультразвуковых параметров NextSpot на результаты тестирования паяного соединения. Этот анализ моделирования не повлияет на исходные данные. Когда имитационный анализ завершен, исходные данные остаются в исходном состоянии.
- Отчет о результатах проверки (формат EXCEL), программное обеспечение Reporter (Просмотрщик) может выводить отфильтрованные данные проверки в файлы отчетов Excel одним щелчком мыши. Пользователи могут преобразовывать данные контроля NextSpot в данные файла процесса, требуемые корпоративной ERP-системой, и эффективно использовать их, обеспечивая надежную базу данных контроля для анализа оптимизации сварочного процесса.
Документы
