(С 07.04.2020 изменен размер рабочего окна с 602х62 мм на 600х60 мм)
Вакуумные рамки используются для контроля герметичности пузырьковым методом. Контроль позволяет выявить сквозные дефекты в сварных соединениях и основных изделий из стали и пластика. Рамки применяются для контроля таких объектов как - резервуары, котлы, трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Вакуумные рамки имеют свидетельство об испытании Головной материаловедческой организации ОАО «НИКИМТ-Атомстрой» о возможности применения при контроле трубопроводов атомных энергетических установок и объектов других отраслей промышленности. По результатам испытаний, чувствительность контроля с применением вакуумных рамок, соответствует IV классу герметичности согласно ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89.
Наличие пузырьков в местах образования течей при контроле методом вакуумных рамок производится визуальным способом. Освещенность контролируемой зоны является важнейшим фактором, влияющих на качество контроля. Отсутствие необходимой освещенности приводит к пропуску дефектов, а использование для этих целей ламп или фонарей не очень удобно. Вакуумная рамка с подсветкой имеет 12 мощных светодиодов, распределенных по поверхности, создают достаточный светопоток; питание 9 В; выключатель размещен на кран-ручке напуска атмосферы. Панель с источниками света тонкая (3 мм), изготовлена из прозрачного поликарбоната и легко изгибается, повторяя изгиб экрана вакуумной рамки при проведении дефектоскопии. Рамка с подсветкой помогает обеспечить необходимую освещенность для проведения контроля и как следствие более качественное его проведение.
В зависимости от формы контролируемых объектов могут быть использованы следующие стандартные виды вакуумных рамок:
| Форма рамки | Размеры окна, мм | Назначение |
| Вакуумная рамка для контроля герметичности плоская | 620х80 | Контроль стыковых сварных швов и плоских поверхностей |

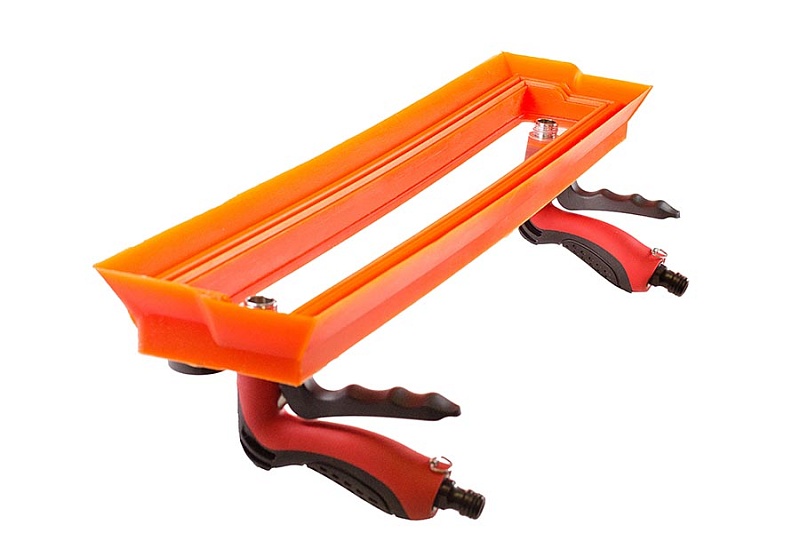

| Рамка для контроля герметичности плоская-нахлест | 600х60 |
Контроль нахлесточных швов и поверхностей с перепадом высот 6-10 мм (С 07.04.2020 изменен размер рабочего окна с 602х62 мм на 600х60 мм) |
| Рамка вакуумная угловая | 530х75 | Контроль угловых (уторных) и тавровых сварных швов |
| Рамка вакуумная угловая (внешняя) | по заявке | Контроль внешних угловых (уторных) сварных швов |
| Вакуумная рамка треугольная | 195х195х195 | Контроль внутренних сварных углов образованных тремя плоскостями |
| Вакуумная камера круглая | Ø 240 | Для контроля плоских, выпуклых и вогнутых поверхностей |
| Рамка вакуумная квадратная 230x230 | 230х230 | Для контроля плоских поверхностей |
| Вакуумная рамка для труб диаметром от 73,6мм до 1220,0мм | Зависят от диаметра | Контроль герметичности трубопроводов |
| Рамка вакуумная «Эксперт-1000» | 620 х 80 | Контроль стыковых сварных швов, плоских поверхностей. Изготовление для нахлесточных соединений под заказ. Освещенность контролируемой поверхности не менее 1000 лк. |
| Вакуумная рамка для контроля герметичности цилиндрическая | Ø 100 | Для наружного контроля трехгранных углов |
Вакуумные рамки могут иметь разное исполнение ручек-клапанов (пластиковое или алюминиевое) с одинаковым назначением. Производитель оставляет за собой право для разных партий поставок без предварительного уведомления изменять комплектующие части изделия не влияя при этом на основные технические параметры изделия или улучшая их.
Для контроля нестандартных поверхностей, в том числе трубопроводов разного диаметра, возможно изготовление вакуумных рамок по размерам заказчика.
С 12.2021 г. запущено производство вакуумных рамок с освещением контролируемой поверхности «Эксперт-1000». Наличие определенного уровня освещенности контролируемой поверхности является условием проведение контроля. По результатам проведенных испытаний в аккредитованной лаборатории рамка Эксперт-1000 обеспечивает освещенность более 1000 лк. Это соответствует требованиям нормативных документов РД-25.160.10-КТН-015-15, API 650, ГОСТ Р 50.05.01-2018, СДОС-07-2012.
