- Нанесение на контролируемую поверхность пенно-пленочного индикатора;
- Установка вакуумной рамки на контролируемую поверхность и создание между ними вакуума;
- Визуальный контроль, потока пузырьков в местах образования течей.
- Ведение контроля без предварительной подготовки контролируемой поверхности;
- Возможность замены рамок для контроля изделий различной формы;
- Возможность контроля сразу после проведения сварочных работ;
- Ведение контроля при одностороннем доступе без подачи испытательного давления;
- вакуумный насос пр-ва Россия: НВМ-5 (220 V, 1,4 л/с, 9 кг) или вакуумный насос пр-ва Италия: SC.8 (220 V, 2,5 л/с, 8 кг);
- вакуумный шланг - 13 м.;
- пено-пленочный индикатор – ППИ-1 ;
- паспорт установки

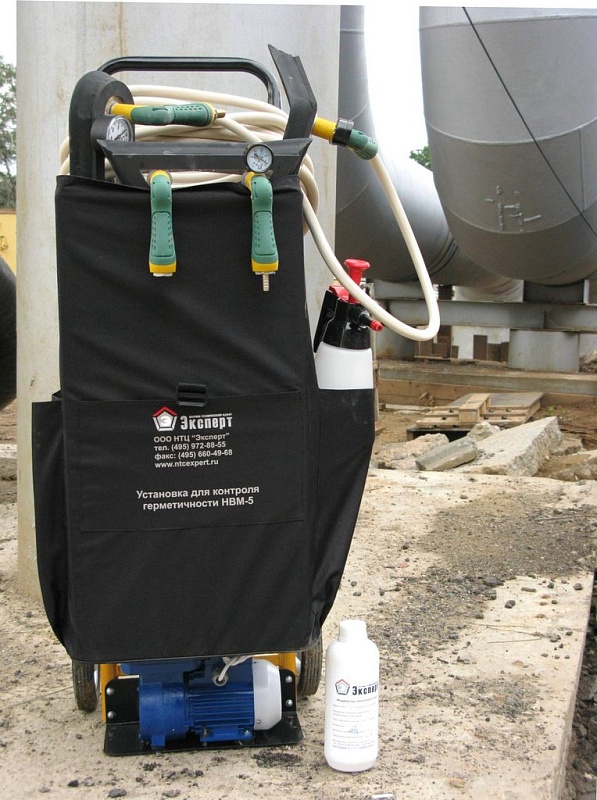

Установка для контроля герметичности НВМ-5 с дистанционным управлением создана на базе насоса НВМ-5 с встроенным электронным блоком для дистанционного управления. Управление включением и выключением насоса осуществляется с помощью брелка на расстоянии до 50 метров.
Преимущества установки с дистанционным управлением:
- Увеличение производительности контроля
- Обеспечение более комфортной работы контролера
Стандартные размеры вакуумных рамок приведены в таблице
| Форма рамки | Размеры окна, мм | Назначение |
| Вакуумная рамка для контроля герметичности плоская | 620х80 | Контроль стыковых сварных швов и плоских поверхностей |
| Рамка для контроля герметичности плоская-нахлест | 600х60 |
Контроль нахлесточных швов и поверхностей с перепадом высот 6-10 мм (С 07.04.2020 изменен размер рабочего окна с 602х62 мм на 600х60 мм) |
| Рамка вакуумная угловая | 530х75 | Контроль угловых (уторных) и тавровых сварных швов |
| Рамка вакуумная угловая (внешняя) | по заявке | Контроль внешних угловых (уторных) сварных швов |
| Вакуумная рамка треугольная | 195х195х195 | Контроль внутренних сварных углов образованных тремя плоскостями |
| Вакуумная камера круглая | Ø 240 | Для контроля плоских, выпуклых и вогнутых поверхностей |
| Рамка вакуумная квадратная 230x230 | 230х230 | Для контроля плоских поверхностей |
| Вакуумная рамка для труб диаметром от 73,6мм до 1220,0мм | Зависят от диаметра | Контроль герметичности трубопроводов |
| Рамка вакуумная «Эксперт-1000» | 620 х 80 | Контроль стыковых сварных швов, плоских поверхностей. Изготовление для нахлесточных соединений под заказ. Освещенность контролируемой поверхности не менее 1000 лк. |
| Вакуумная рамка для контроля герметичности цилиндрическая | Ø 100 | Для наружного контроля трехгранных углов |
С 12.2021 г. запущено производство вакуумных рамок с освещением контролируемой поверхности «Эксперт-1000». Наличие определенного уровня освещенности контролируемой поверхности является условием проведение контроля. По результатам проведенных испытаний в аккредитованной лаборатории рамка Эксперт-1000 обеспечивает освещенность более 1000 лк. Это соответствует требованиям нормативных документов РД-25.160.10-КТН-015-15, API 650, ГОСТ Р 50.05.01-2018, СДОС-07-2012.
Технические характеристики вакуумного течеискателя:- напряжение питания: 220В;
- производительность насоса: 1,4 л/с;
- максимальное разрежение в рамке: -0,07 МПа;
- время достижения максимального разряжения в рамке (при отсутствии подсоса через уплотнители): не более 10с;
- температура окружающей среды: от -10 до +35 0С;
- масса вакуумного насоса: не более 9 кг
- время непрерывной работы насоса до 24 часов
