Ультразвуковой толщиномер 45MG

 45MG Ультразвуковой толщиномер: Простой в эксплуатации, надежный и прочный

Прибор 45MG - усовершенствованный ультразвуковой толщиномер, оснащенный стандартными функциями и дополнительным программным обеспечением для измерения толщины. Этот уникальный прибор совместим со всеми двух- и одноэлементными преобразователями производства Olympus, тем самым являясь комплексным решением практически во всех случаях контроля.


Создан для работы в сложных условиях

  • Герметизирован согласно IP67
  • Взрывоопасная атмосфера: Безопасная работа по Классу I, Раздел 2, Группа D стандарта National Fire Protection Association Code (NFPA 70), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
  • Испытания на устойчивость к ударам: MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
  • Испытания на устойчивость к вибрации: MIL-STD-810G, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось.
  • Широкий диапазон рабочих температур
  • Защитный резиновый чехол с подставкой (опция)

Простота эксплуатации

  • Простая клавиатура, на которой можно работать правой или левой рукой
  • Понятный интерфейс с прямым доступом ко всем функциям
  • Внутренняя и на внешняя карты памяти MicroSD
  • Порт передачи данных USB
  • Буквенно-цифровой регистратор данных с возможностью записи до 475 000 значений толщины или 20 000 А-сканов
  • Заводские/пользовательские настройки для одноэлементных датчиков (опция)
  • Возможность блокировки прибора с помощью пароля
  • Цветной трансфлективный QVGA дисплей с настройками для работы в помещении и на открытом воздухе обеспечивает отличное качество изображения

Работа в помещении, режим A-скан

Работа вне помещения, режим A-скан

Стандартные функции:

В своей базовой конфигурации 45MG - очень простой в использовании прибор, требующий минимальной подготовки оператора для использования самых распространенных функций прибора. Однако, с дополнительными опциями ПО и преобразователями 45MG становится более усовершенствованным прибором и его применение далеко выходит за рамки простого толщиномера. Кроме того, большинство дополнительных опций можно приобрести по отдельности; во время покупки прибора или позже, по мере необходимости.

  • Совместимость со всеми раздельно-совмещенными преобразователями производства Olympus при измерении толщины металлических изделий, покрытых изнутри слоем коррозии
  • Режим Мин/Макс
  • Два режима сигнализации
  • Дифференциальный режим
  • Временной B-скан
  • Коэффициент утонения
  • Настройка усиления (стандартное, высокое и низкое)
  • Пароль для блокировки прибора

45MG с защитным резиновым чехлом и подставкой

Дополнительные характеристики

От простого коррозионного толщиномера до многофункционального высокоточного измерителя толщины

45MG является самым универсальным толщиномером в области неразрушающего контроля с возможностью выбора пяти
дополнительных программных опций, активируемых с помощью кода.

Эхо-эхо / Thru-Coat®

В режиме Эхо-эхо отображается действительная толщина металла, а толщина покрытия игнорируется. В режиме Thru-Coat прибор может отображать как толщину металла, так и толщину покрытия на основании введенных значений скорости ультразвука в металле и в покрытии. Эта функция устраняет необходимость удаления краски или покрытия с поверхности детали.

Дополнительное ПО для одноэлементных датчиков

Обеспечивает точность измерений толщины многих материалов, включая металлы, пластмассу, композиты, стекло и керамику. Совместим с одноэлементными преобразователями Microscan с диапазоном частоты от 2,25 МГц до 30 МГц.

Повышенное проникновение для одноэлементных датчиков

Для измерения толщины толстых изделий или изделий, выполненных из материалов с высокой степенью затухания ультразвука, таких как стекловолокно или литой металл. Совместим с одноэлементными датчиками Microscan с диапазоном частоты от 0,5 МГц до 30 МГц. Данная опция включает в себя дополнительную опцию поддержки одно-элементных датчиков.

Регистратор данных

45MG имеет внутренний полнофункциональный буквенно-цифровой регистратор данных с двусторонней передачей информации. Этот регистратор позволяет собирать и передавать значения измерений толщины и А-сканы. Включает интерфейсную программу GageView:™ приложение, работающее в ОС Windows.

Изображение A-скан с возможностью настройки формы сигнала

Дополнительный режим A-скан в реальном времени позволяет оператору просматривать форму ультразвукового сигнала (или А-скан) прямо на экране прибора, контролировать показания измерений толщины и вручную изменять параметры настройки усиления или бланкирования для обеспечения максимальной точности измерений при работе в сложных условиях. Эта полезная опция включает также ручную настройку усиления, расширенное бланкирование, бланкирование первого эхо-сигнала, диапазон и задержку.

 Измерение толщины металлов, покрытых изнутри слоем коррозии

Использование раздельно-совмещенных датчиков

Одним из основных применений 45MG является измерение остаточной толщины труб, резервуаров, сосудов высокого давления, корабельных корпусов и других конструкций, подверженных коррозии или эрозии. Для этих целей чаще
всего используются раздельно-совмещённые датчики.

  • Автоматическое распознавание стандартных раздельно-совмещенных датчиков серии D79X
  • Возможность проведения калибровки в условиях дублирующегося эхо-сигнала
  • Опция Эхо-Эхо / THRU-COAT®
  • Измерения при высокой температуре (до 500 °C)

В-скан (поперечное сечение)

Функция В-скана в 45MG представляет результаты контроля в виде поперечного сечения объекта контроля. Эта стандартная функция полезна для прослеживания изменения значений толщины в процессе перемещения датчика. B-скан активируется при контакте преобразователя с поверхностью материала. Функция МинСтоп используется для фиксации минимальной толщины контролируемой зоны. Регистратор данных 45MG (опция) способен сохранять до
10 000 значений толщины в одном B-скане.

Высоконагретые поверхности

45MG идеально подходит для измерения толщины на горячих поверхностях (до 500 ºC) с использованием преобразователей серии D790 (D790, D790-SM, D790-RL и D790-SL). Функция компенсации нуля прибора 45MG обеспечивает точность измерений на горячих поверхностях путем компенсации изменения температуры в линии задержки датчика за счет теплового дрейфа.


Датчик D790-SM на высоконагретой трубе

Настройки для работы в помещении, режим B-скан

Эхо-Эхо

Прибор отображает реальную толщину металла без учёта покрытия с использованием множественных донных эхо-сигналов:

  • Авто режим Эхо-Эхо
  • Ручной Эхо-Эхо (только с опцией А-скан), включающий:
    • - Настройки усиления
    • - Расширенное бланкирование
    • - Бланкирование эхо-сигнала

Авто режим Эхо-Эхо с изображением A-скан

Режим Эхо-Эхо с ручной настройкой бланкирования эхо-сигнала

Технология THRU-COAT
Использует одиночный донный эхо-сигнал для измерения реальной толщины металла. Вы можете отображать отдельно значения толщины металла и покрытия. При этом для каждого слоя скорость ультразвука настраивается индивидуально. Нет необходимости удалять краску или покрытие с поверхности металла. Измерения по технологии THRU-COAT производятся раздельно-совмёщенными датчиками D7906-SM, D7906- RM и D7908.

Режим THRU-COAT, отображающий отдельно толщину металла и толщину покрытия (А-скан не активирован)

Режим THRU-COAT с опцией А-скан

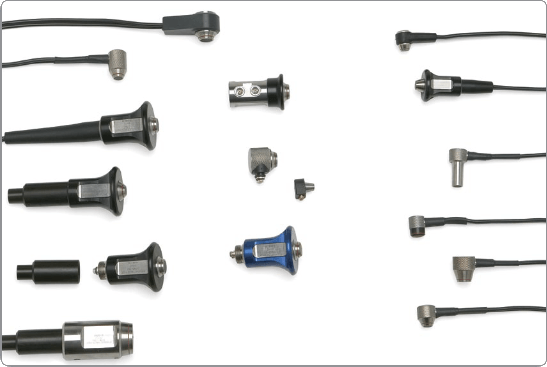

Раздельно-совмещенные преобразователи для коррозионного мониторинга

Все стандартные раздельно-совмещенные датчики имеют функцию автоматического распознавания, позволяющую вызывать из памяти используемые по умолчанию установки коррекции V-пути для каждого конкретного датчика.

Преобразователь Номер длязаказа  Частота. (МГц) Соединитель Диаметрнаконечника (мм)  Диапазон (Сталь)*мм  Диапазон температур**ºC Кабель Номер для заказа
D790 U8450002 5 Прямой 11 от 1,00 до 500,00 от –20 до 500 Изолированный
D790-SM U8450009 5 Прямой 11 от 1,00 до 500,00 от –20 до 500 LCMD-316-5B† U8800353
D790-RL U8450007 5 90° 11 от 1,00 до 500,00 от –20 до 500 LCLD-316-5G† U8800330
D790-SL U8450008 5 Прямой 11 от 1,00 до 500,00 от –20 до 500 LCLD-316-5H U8800331
D791 U8450010 5 90° 11 от 1,00 до 500,00 от –20 до 500 Изолированный
D791-RM U8450011 5 90° 11 от 1,00 до 500,00 от –20 до 400 LCMD-316-5C U8800354
D792 U8450012 10 Прямой 7,2 от 0,50 до 25,00 от 0 до 50 Изолированный
D793 U8450013 10 90° 7,2 от 0,50 до 25,00 от 0 до 50 Изолированный
D794 U8450014 5 Прямой 7,2 от 0,75 до 50,00 от 0 до 50 Изолированный
D797 U8450016 2 90° 22,9 от 3,80 до 635,00 от –20 до 400 Изолированный
D797-SM U8450017 2 Прямой 22,9 от 3,80 до 635,00 от –20 до 400 LCMD-316-5D U8800355
D7226 U8454013 7,5 90° 8,9 от 0,71 до 100,00 от –20 до 150 Изолированный
D798-LF U8450019 7,5 90° 8,9 от 0,71 до 100,00 от –20 до 150 Изолированный
D798 U8450018 7,5 90° 7,2 от 0,71 до 100,00 от –20 до 150 Изолированный
D798-SM U8450020 7,5 Прямой 7,2 от 0,71 до 100,00 от –20 до 150 LCMD-316-5J U8800357
D799 U8450021 5 90° 11 от 1,00 до 500,00 от –20 до 150 Изолированный
MTD705 U8620225 5 90° 5,1 от 1,00 до 19,00 от 0 до 50 LCLPD-78-5 U8800332
D7906-SM†† U8450005 5 Прямой 11 от 1,00 до 50,00 от 0 до 50 LCMD-316-5L U8800358
D7906-RM†† U8450025 5 90° 11 от 1,00 до 50,00 от 0 до 50 LCMD-316-5N U8800647
D7908†† U8450006 7,5 90° 7,2 от 1,00 до 37,00 от 0 до 50 Изолированный

* Диапазон толщины зависит от материала, типа датчика, состояния поверхности и температуры. Для использования полного диапазона может потребоваться регулировка усиления.

** Максимальная температура только для непостоянного контакта

† Предлагается также кабель из нержавеющей стали; за дополнительной информацией обращайтесь в Olympus NDT.

†† Датчики, используемые при измерениях по технологии THRU-COAT®































Встроенный регистратор данных и интерфейсная программа для ПК

45MG имеет внутренний полнофункциональный буквенно-цифровой регистратор данных с двусторонней передачей информации. Этот регистратор позволяет собирать и передавать значения измерений толщины и формы А-сканов. Включает интерфейсную программу GageView™: приложение, работающее в ОС Windows.

Регистратор данных (опция)

  • Емкость внутренней памяти: до 475 000 значений толщины или 20 000 А-сканов
  • Имена файлов длиной до 32 символов
  • Идентификационные номера ID# до 20 символов (TML#)
  • 6 форматов файлов: инкрементный, последовательный, последовательный с пользовательской точкой, 2-мерная сетка, бойлер и ручной формат создания файлов на компьютере с помощью GageView
  • Внутренняя память и съемная карта памяти MicroSD
  • Возможность копирования и перемещения файлов между внутренней и съемной картами памяти MicroSD
  • Порт передачи данных USB
  • Двусторонняя передача настроек для одноэлементных датчиков
  • Встроенная функция составления статистических отчетов
  • Отображаемая на экране прибора таблица значений с тремя задаваемыми цветовыми кодами
  • Интерфейсная программа GageViewобеспечивает обмен данными с 45MG
    • - через порт USB
    • - путем считывания и записи данных на карту памяти MicroSD
  • Прямой экспорт внутренних файлов на карту памяти MicroSD в формате .txt и формате CSV (значения, разделенные запятыми), пригодном для открытия в Excel.

Выводимая на экран компьютера таблица значений с цветовыми кодами наглядно отображает участки с толщиной, не соответствующей допускам .

Возможность без труда создавать и печатать отчеты о выполненных измерениях, включающие данные замеров, ИД и другие значения.

Отображаемая на экране прибора таблица значений с тремя задаваемыми цветовыми кодами











Интерфейсная программа GageView

  • Включена в дополнительное ПО с регистратором данных
  • Приложение, работающее в ОС Windows, позволяет получать, создавать, распечатывать и управлять данными с 45MG
  • Создание наборов данных и обзоров
  • Редактирование сохраненных данных
  • Просмотр файлов данных и обзоров; в том числе значений толщины, настроек толщиномера и датчика
  • Загрузка/выгрузка данных толщины в толщиномер и из него
  • Экспорт обзоров в электронные таблицы и другие приложения
  • Получение «мгновенных снимков» экрана
  • Распечатка отчетов с данными толщины, таблицей настроек, статистической информацией и таблицей с цветовой кодировкой
  • Возможность обновления программного обеспечения
  • Загрузка/выгрузка файлов настроек для одноэлементных датчиков

Использование одноэлементных преобразователей

С помощью одноэлементных датчиков можно проводить точные измерения толщины металлов, пластмасс, композитных материалов, стекла, керамики и других материалов. Предлагается широкий ассортимент датчиков, работающих на различных частотах и имеющих различные диаметры и виды разъемов. Для использования одноэлементного датчика с прибором 45MG вы должны приобрести дополнительное ПО для одноэлементных преобразователей или опцию повышенного проникновения.

  • Дополнительное ПО для одноэлементных преобразователей может отображать показания с точностью до 0,001 мм при использовании одноэлементных датчиков, работающих на частоте от 2,25 МГц до 30 МГц
  • Опция повышенного проникновения позволяет производить измерения материалов с большим затуханием звука, таких как стекловолокно, резина и массивные литые детали.
  • Измерение толщины, скорости и времени прохождения сигнала
  • Автоматическая загрузка приложений с заводскими или пользовательскими настройками упрощает измерения толщины

Ультразвуковые измерения толщины точны, надёжны и отличаются высокой повторяемостью. Результат можно быстро получить, проводя измерения с одной стороны материала без разрезания или разрушения детали.

Дополнительное ПО для одноэлементных датчиков

Дополнительное ПО для одноэлементных датчиков позволяет производить точные измерения толщины с точностью до 0,001 мм. Совместим с одноэлементными преобразователями Microscan с диапазоном частоты от 2,25 МГц до 30 МГц.

  • Большинство материалов с различной толщиной
  • Стенки пластиковых бутылок и труб, листы толщиной от 0,08 мм
  • Металлические емкости, рулонная сталь, обработанные детали толщиной 0,10 мм
  • Цилиндры, лопатки турбин
  • Стеклянные колбы, бутылки
  • Тонкие изделия из стекловолокна, резины, керамики и композитных материалов
  • Искривленные поверхности или емкости с малым радиусом

Повышенное проникновение для одноэлементных датчиков (опция)

Данная опция позволяет вам использовать низкочастотные одноэлементные датчики (работающие на частоте до 0,5 МГц) для измерения толщины толстых изделий или изделий, выполенных из материалов с высокой степенью затухания ультразвука, таких как резина, стекловолокно, литье и композитные материалы. Эта опция включает в себя дополнительную опцию поддержки одноэлементных датчиков.

  • Большинство толстостенных изделий и материалов с высоким коэффициентом затухания звука
  • Толстое металлическое литьё
  • Толстые резиновые покрышки, конвейерные ленты
  • Корабельные корпуса и резервуары из стекловолокна
  • Композитные панели
  • Точность 0,01 мм для датчика с частотой 0,5 МГц и 1,0 МГц

Измерение глубины залегания стального/плетеного корда в резиновых конвейерных лентах и автомобильных покрышках.

Дополнительное ПО с повышенным проникновением для измерения толщины массивных литых деталей или материалов с высоким затуханием звукового сигнала.

Загрузка настроек

Загрузка настроек упрощает процесс измерения толщины. Выберите любой из сохраненных преобразователей и 45MG автоматически задаст все соответствующие внутренние параметры датчика.

Сохраненные стандартные настройки

Прибор 45MG включает 21 стандартную настройку для одноэлементных датчиков, применяемых для контроля качества изделий. Эти настройки датчика по умолчанию могут использоваться для измерения толщины в различных областях промышленности.

Сохраненные пользовательские настройки

Прибор 45MG способен сохранять до 35 пользовательских настроек для одноэлементных преобразователей, включая калибровку. При подключении нужного вам датчика задаются соответствующие параметры и прибор готов для измерений толщины даже в самых сложных условиях контроля.

Измерение тонких пластиковых материалов с использованием преобразователя с линией задержки и частотой 20 МГц.

Измерение скорости звука в материале

С помощью 45MG можно производить измерения скорости звука в материале. Эта стандартная фунция используется в тех случаях, когда скорость звука в материале связана с другими свойствами материала. Например, при контроле неоднородности структуры литого металла или при выявлении изменений в плотности стекловолокна.

Измерение коэффициента утонения

Дифференциальный режим и режим коэффициента утонения являются стандартными функциями 45MG. Дифференциальный режим отображает показания толщины в сравнении с заранее заданным значением. В режиме измерения коэффициента утонения производится расчёт (в процентах) уменьшения толщины изделия. Например, в автомобильной промышленности при производстве кузовных деталей производятся измерения листовой стали после ее деформации.

Измерение тонкого стекла с помощью преобразователя V260-SM Sonopen® Измерение толщины различных материалов, включая пластмассу, металл, резину, стекло, керамику и композитные материалы.

Одноэлементные преобразователи для высокоточных измерений толщины

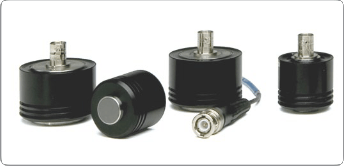

Контактные датчики

Частота (МГц)  Диаметр Преобразователь Номер изделия
элемента (мм)
0,5 25 M101-SB* U8400017
1 25 M102-SB* U8400018
1 13 M103-SB* U8400020
2,25 13 M106-RM U8400023
M106-SM U8400025
2,25 13 М1036 U8400019
5 13 M109-RM U8400027
M109-SM U8400028
5 6 M110-RM U8400030
М110** U8400031
  U8400029
10 6 M112-RM U8400034
M112-SM** U8400035
  U8400033
10 3 М1016 U8400015
20 3 M116-RM U8400038
M116-SM U8400039
20 3 M116H-RM** U8400037

* Эти датчики могут использоваться только с опцией повышенного проникновения.

**Используйте с пружинным держателем

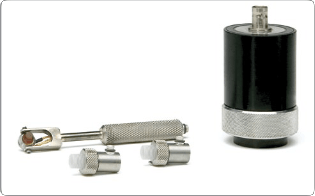

Преобразователи Sonopen®

Преобразователь Sonopen имеет сменную линию задержки с малым диаметром контактной поверхности. Этот датчик применяется для измерения толщины лопаток турбин и пластмассовых емкостей с малым радиусом.

Диаметр наконечника (мм)  Изделие  Номер для заказа
2 DLP-3 U8770086
1,5 DLP-302  U8770088
2 DLP-301† U8770087



  Прямой держатель  Наклонный держатель, 90°  Наклонный держатель, 45°
Изделие  V260-SM V260-RM V260-45
Номер для заказа U8411019 U8411018 U8411017


Sonopen – 15 MГц, 3 мм преобразователь

Sonopen - заменяемые линии задержки

Иммерсионные преобразователи

Иммерсионные преобразователи Microscan производства Panametrics предназначены для передачи и приёма ультразвука в воде. Иммерсионный метод измерения толщины используется в случае, если объект контроля имеет сложную геометрическую форму, а также в промышленных производственных линиях. Типичные приложения, работающие в автономном режиме, включают измерения толщины стенок пластиковых и металлических объектов с малым диаметром, а также измерения в процессе сканирования или вращения и измерения толщины объектов с изогнутыми поверхностями. В некоторых случаях необходима фокусировка преобразователя.

Иммерсионная ванна модели RBS-1

Иммерсионная ванна RBS-1 предназначена для проведения ультразвукового измерения толщины иммерсионным методом.

Преобразователи с линией задержки

Преобразователи Microscan с линией задержки обеспечивают высокое качество контроля тонких материалов при повышенной температуре или с приложениями, требующими высокой точности.



Частота (МГц) Диаметр элемента (мм) Преобразователь Номер для заказа Держатель Номер для заказа
0,5 25 М2008* U8415001
2,25 13 M207-RB U8410017
5 13 M206-RB U8410016
5 6 M201-RM U8410001
5 6 M201H-RM U8411030 2127 U8770408
10 6 M202-RMM202-SM  U8410003
U8410004
10 6 M202H-RM U8507023 2127 U8770408
10 3 M203-RMM203-SM U8410006
U8410007
20 3 M208-RMM208-SM U8410019
U8410020
20 3 M208H-RM U8410018 2133 U8770412
20 3 M2055** U8415013
30 6 V213-BC-RM** U8411022

* Эти преобразователи могут использоваться только с дополнительной опцией Повышенного проникновения.

** Невозможно заменить линию задержки для данных преобразователей.

Заменяемые линии задержки

Линии задержки выполняют функцию защитного буфера между поверхностью объекта контроля и элементом преобразователя.

* Точный диапазон зависит от скорости звука в материале, частоты преобразователя, формы объекта контроля и состояния поверхности.

Контактные жидкости

Контактная жидкость почти всегдане обходима для акустической связи между преобразователем и объектом контроля. Компания предлагает различные типы контактной жидкости для практически всех применений.

Калибровочные блоки

Калибровочные блоки необходимы для калибровки ультразвуковых толщиномеров и используются для обеспечения точности, достоверности и надежности ультразвуковых измерений. Калибровочные блоки отвечают требованиям ASTM E797. Доступны метрические калибровочные образцы.

Кабели для преобразователей

Широкий выбор кабелей, совместимых со всеми ультразвуковыми толщиномерами.

  • Стандартные
  • Водозащищенные
  • Для работы в сложных условиях
  • С тефлоновым покрытием
  • Армированные PVS
  • Армированные, в силиконовой оболочке
  • Из нержавеющей стали

Стандартный комплект

  • 45MG цифровой ультразвуковой толщиномер
  • Щелочные батареи АА
  • 2-ступенчатый тест-блок и контактная жидкость
  • USB-кабель
  • Руководство пользователя на CD-диске.
  • Характеристики измерений: Режим Мин/Макс, два режима сигнализации, дифференциальный режим, B-скан, коэффициент утонения, программируемая блокировка

Дополнительное ПО

  • 45MG-SE (U8147022): Дополнительное ПО для использования одноэлементных датчиков с частотным диапазоном от 2,25 до 30 МГц.
  • 45MG-HP (U8147023): Опция повышенного проникновения для использования одноэлементныхпреобразователей с частотным диапазоном от 0,5 до 30 МГц.
  • 45MG-EETC (U8147021): Эхо-эхо и THRU-COAT®
  • 45MG-WF (U8147019): Опция изображения А-скан
  • 45MG-DL (U8147020): Встроенный регистратор данных, включающий интерфейсную программу GageView

Дополнительные комплектующие

  • MICROSD-ADP-2GB (U8779307): Внешняя карта памяти MicroSD на 2 Гб
  • 45MG/RPC (U8779676): Резиновый защитный чехол и подставка
