УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП EPOCH 6LT

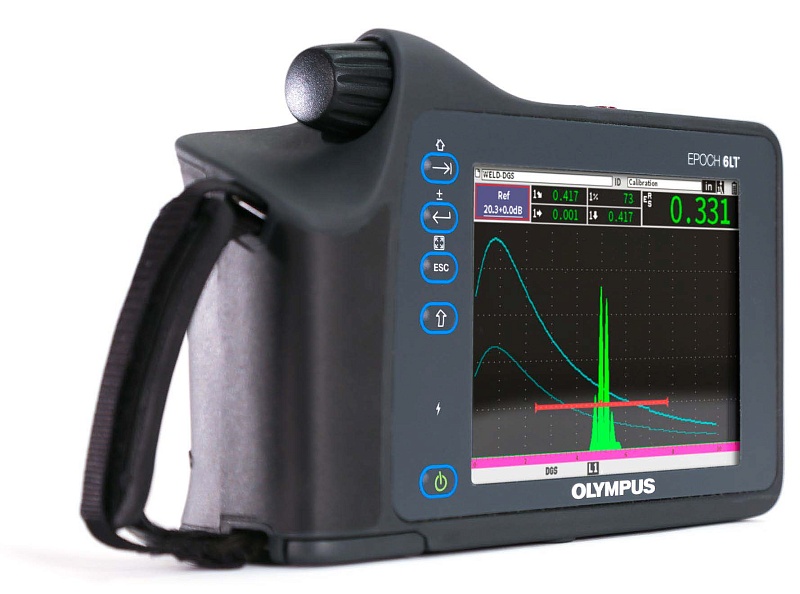

Портативный ультразвуковой дефектоскоп EPOCH 6LT

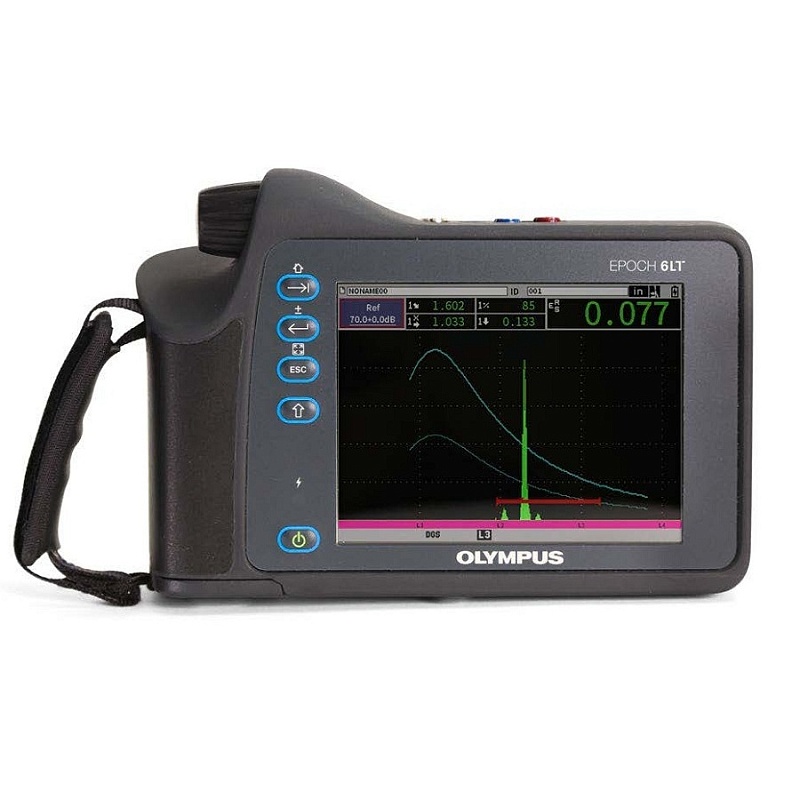

Портативный дефектоскоп EPOCH® 6LT совмещает в себе функциональные возможности мощного ультразвукового прибора и специально разработанный эргономичный дизайн для промышленного альпинизма и других приложений, где портативность оборудования имеет преимущественное значение.

Высокоточный надежный дефектоскоп теперь в ваших руках!

Портативный и простой в использовании, дефектоскоп EPOCH 6LT представляет собой эргономичный и прочный прибор, обеспечивающий длительный срок службы и удобство в эксплуатации.

  • Равномерное распределение веса прибора (всего 890 г) значительно снижает усталость кисти при работе одной рукой.
  • Конфигурация с ручкой регулирования и удобным расположением кнопок упрощает навигацию, даже при работе в перчатках
  • Разработан в соответствии с требованиями стандартов IP65/67, устойчив к падению
  • Четкий и яркий экран для просмотра A-сканов при любом освещении
EPOCH_6LT

Больше возможностей и готовность к работе

Принцип работы дефектоскопа EPOCH 6LT достаточно прост и понятен. Несмотря на свой небольшой размер, прибор содержит все нужные функции для выполнения практически любого стандартного ультразвукового контроля.

  • Содержит все основные функции дефектоскопа EPOCH 650 в компактном корпусе
  • Отвечает требованиям стандарта EN12668-1:2010
  • Дополнительный программный модуль для коррозионного мониторинга с функцией распознавания ПЭП по центральному контакту разъема
  • Возможность подключения к беспроводной сети Wi-Fi

Разработан для промышленного альпинизма и приложений, требующих высокой степени портативности оборудования

Для промышленных альпинистов, дефектоскоп EPOCH® 6LT обеспечивает безопасность работы в сложных условиях.

  • Набор вспомогательных устройств для промышленного альпинизма позволяет оператору закреплять прибор на ноге или на страховочном поясе, оставляя обе руки свободными для сохранения равновесия и позиционирования преобразователя.
  • Поворот экрана в горизонтальное или вертикальное положение для удобства чтения показаний и A-скана
  • Для обеспечения большей гибкости во время эксплуатации, резьбовая втулка 1/4-20 используется для подключения дефектоскопа к широкому спектру комплектующих производства Olympus и сторонних производителей

Оптимизированные функции для работы одной рукой

Портативный дефектоскоп EPOCH® 6LT имеет полный набор стандартных и дополнительных программных функций, предназначенных для широкого спектра задач и приложений.

Экспорт сохраненных файлов контроля (для дальнейшего создания отчетов) достаточно прост. Перенесите полученные результаты контроля на съемный USB-накопитель в любом допустимом формате (BMP, CSV или PDF).

Возможности подключения (облачный сервис)

С помощью беспроводной сети Wi-Fi, подключите ваш дефектоскоп к серверу Olympus Scientific Cloud и воспользуйтесь мощными инструментами облачного приложения, включая:

  • Беспроводное обновление микропрограммного обеспечения
  • Резервное копирование и архивация данных
  • Удаленный доступ к файлам и удаленное управление

Поддержка облачным сервисом всех типов файлов EPOCH 6LT значительно упрощает процесс создания отчетов и передачу данных.

Стандартные программные функции для точного определения размеров дефектов

Динамические кривые DAC/ВРЧ: Вычисляют ампли­туду сигнала в процентах или дБ по отношению к кривой DAC (коррекция амплитуды эхо-сигнала в зависимости от расстояния до отражателя) или амплитуде опорного эхо-сигнала, использующегося при настройке ВРЧ. Варианты построения DAC включают стандартные и пользовательские сигнальные кривые DAC, а также вариант отображения 20–80%.

DGS/AVG: Позволяет оценить эхо-сигналы по АРД-диаграмме, показывая отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя.

Многофункциональность: Дополнительные программные опции

AWS D1.1 и D1.5: Отображает динамический рейтинг от­ражателей для контроля сварных швов по нормам AWS. Повышает эффективность контроля за счет отсутствия необходимости производить расчеты вручную.

Программный модуль для коррозионного мониторинга: Включает настройки УЗ в зависимости от выбранного преобразователя с автоматическим распознаванием ПЭП, автоматическую регулировку усиления (AGC), алгоритм измерения толщиномера, коррекцию V-пути, а также компенсацию износа контактной поверхности ПЭП с помощью автоматической коррекции нуля (Do Zero). Модуль также имеет возможность представления данных в виде таблицы с цветовой кодировкой для создания наглядных отчетов по результатам коррозионного мониторинга.

Аттенюатор донного эхо-сигнала (BEA): Уменьшает амплитуду донного эхо-сигнала сканируемого изделия в зоне, определяемой стробом 2. Эта программная опция позволяет контролировать падение донного эхо-сигнала при сканировании с высоким коэффициентом усиления.

Технические характеристики EPOCH 6LT

Общие         Языки пользовательского интерфейса Английский, испанский, французский, немецкий, японский, китайский, португальский, русский, итальянский
Разъемы для преобразователей LEMO 00
Хранение данных Встроенная карта памяти на 100 000 ИД
Тип и время работы батареи Стандартный литий-ионный аккумулятор; продолжительность работы 6 ч
Требования по электропитанию От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц
Тип дисплея Цветной трансфлективный ЖК-дисплей VGA (640 × 480) с частотой обновления изображения 60 Гц
Размер дисплея (Ш × В, диаг.) 117 × 89 мм, 146 мм
Габариты (Ш x В x Г) 209 × 128 × 36 мм, 58 мм в месте захвата прибора
Вес 890 г с литий-ионным аккумулятором
Вводы/выводы  USB-порты (1) Высокоскоростной USB 1.1 Хост (Тип A)
(1) Высокоскоростной USB 2.0 Клиент (Тип Mini B)
Видеовыход 1 цифровой видеовыход
Защита от воздействий окружающей среды      Степень защиты IP Разработан в соответствии с требованиями стандартов IP67 (защита от проникновения пыли и случайного погружения в воду) и IP65 (защита от пыли и струй воды) согласно IEC 60529-2004 (степень защиты, обеспечиваемая корпусом — Код IP) .
Работа во взрывоопасной атмосфере MIL-STD-810F, Метод 511.4, Процедура 1
Устойчивость к ударам MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
Устойчивость к вибрации MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось
Рабочая температура От –10°C до 50°C
Температура хранения батареи от 0 °C до 50 °C
Генератор     Генератор Настраиваемый генератор прямоугольных импульсов
ЧЗИ от 10 до 2 000 Гц с шагом 10 Гц
Напряжение генератора 100 В, 200 В, 300 В или 400 В
Длительность импульса Настраивается от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
Демпфирование 50, 400 Ω
Приемник          Максимальный входной сигнал 20 Vp
Входное полное сопротивление 400 Ω ± 5%
Полоса пропускания DC до 26,5 МГц при −3 дБ (стандарт. версия)
от 0,2 до 26,5 МГц при −3 дБ (EN12668-совместимая версия)
Настройки цифровых фильтров 8 наборов стандартных цифровых фильтров (стандарт. версия)
7 наборов стандартных цифровых фильтров (EN12668-совместимая версия)
Детектирование Полная волна, положительная и отрицательная полуволна, РЧ
Линейность системы По горизонтали: ± 0,5% FSW (полной ширины экрана)
Разрешение 0,25% высоты экрана; погрешность усилителя ±1 дБ.
Отсечка от 0 до 85 % высоты экрана, с шагом 1 %
Измерение амплитуды от 1,25% до 110 % полной высоты экрана
Частота измерений Соответствует ЧЗИ во всех режимах (измерения «за один прием»)
Калибровка        Автоматическая калибровка Скорость звука, смещение нуля
Прямой луч (первый донный эхо-сигнал или эхо-эхо)
Наклонный луч (УЗ-путь или глубина)
Режимы контроля Импульс-эхо, раздельно-совмещенный или теневой
Единицы измерения Миллиметры, дюймы или микросекунды
Диапазон от 4,31 до 6 700 мм при 5 900 м/с
Скорость звука от 635 до 15 240 м/с
Смещение нуля от 0 до 750 мкс
Задержка отображения от -10 до 2203 мкс
Угол ввода луча от 0° до 85° с шагом 0,1°, а затем переход на 90°
Стробы     Стробы для измерений 2 полностью независимых строба
Начало строба Настраивается на всем отображаемом диапазоне
Ширина строба Настраивается на всем отображаемом диапазоне.
Высота строба Настраивается от 2 до 95% полной высоты экрана с шагом 1 %
Сигнализации Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)
Измерения       Поля для отображения результатов измерений 5 полей (ручной или авто-выбор)
СТРОБ (1, 2) Измерение толщины, УЗ-пути, проекции, глубины, амплитуды, времени пролета, мин/макс глубины, мин/макс амплитуды, размеров дефектов, в зависимости от режима
Четыре поля для отображения результатов измерений Возможность выбора до четырех измерений по любому стробу на активном экране.
Эхо-эхо Стандартный строб 2 – строб 1
DAC/ВРЧ Стандартная функция, до 50 точек, динамический диапазон ВРЧ 110 дБ
Специальные режимы DAC Пользовательские DAC (до 6 кривых), вариант отображения 20–80%
Коррекция криволинейной поверхности Стандартная функция. Коррекция для наружного диаметра при контроле наклонным ПЭП

EPOCH 6LT для работы в условиях промышленного альпинизма — Высокая степень портативности

Не идите на компромисс, если речь идет об удобстве и безопасности работы в условиях промышленного альпинизма. Выбирайте дефектоскоп со всеми необходимыми вам функциями для проведения качественного неразрушающего контроля. Ультразвуковой дефектоскоп EPOCH® 6LT, при наличии предлагаемого нами комплекта снаряжения для промышленного альпинизма, легко крепится на ноге или на страховочном поясе оператора, полностью освобождая обе руки. В зависимости от положения прибора, можно в любое время повернуть экран в вертикальный «портретный» режим для оптимальной визуализации A-скана и сопутствующих значений. Возможность крепления прибора к ноге или ремню позволяет оператору одной рукой настраивать параметры, а вторую руку использовать для сохранения равновесия и управления ПЭП.

Специально разработан для проведения контроля в условиях промышленного альпинизма

Вне зависимости от области применения, дефектоскоп EPOCH 6LT обеспечивает безопасность, эффективность и максимальный комфорт, даже в самых неблагоприятных условиях работы.

  • Равномерное распределение веса прибора, составляющего всего 890 г, значительно снижает усталость кисти при работе одной рукой.
  • Конфигурация с ручкой регулирования и удобным расположением кнопок упрощает навигацию, даже при работе в перчатках
  • Четкий и яркий экран для просмотра A-сканов при любом освещении
  • Класс защиты IP65/67 и устойчивость к падению
  • Пользовательский интерфейс оптимизирован для работы одной рукой. Изменение настроек в полноэкранном режиме A-сканс помощью контекстного меню, и быстрая загрузка сохраненных настроек с использованием функции Quick Recall (Быстрый вызов) при переходе с одного объекта контроля на другой.

По завершении контроля, дефектоскоп EPOCH 6LT упрощает процесс управления данными. Многочисленные форматы отчетов и файлов данных можно экспортировать с прибора на удаленный сервер Olympus Scientific Cloud с помощью съемной USB-карты памяти, или путем подключения к беспроводной сети Wi-Fi. Инструменты управления данными EPOCH 6LT включают:

  • Экспорт файлов калибровки, инкрементных и 2D- файлов
  • Экспорт данных по толщине в формате .CSV
  • Передача и архивирование данных по беспроводной сети
  • Быстрый удаленный доступ к данным путем подключения к Olympus Scientific Cloud

Контроль ветряных турбин (ветряков) в процессе эксплуатации

Промышленные альпинисты-дефектоскописты проводят регулярный контроль башен ветрогенераторов и лопаток турбины в процессе эксплуатации; дефектоскоп EPOCH 6LT может использоваться в обоих случаях. Функции выявления и измерения дефектов, реализованные в EPOCH 6LT, идеально подходят для контроля сварных соединений башен ветрогенераторов. Принимая во внимание характеристики затухания и рассеяния звуковых волн в композиционных материалах, для контроля лопаток турбины требуется очень мощный, многофункциональный прибор, и дефектоскоп EPOCH 6LT как никакой другой подходит для этой задачи.

Функциональные возможности для контроля башен ветрогенераторов

Дефектоскоп EPOCH 6LT, как и EPOCH 650, оснащен генератором/приемником с расширенным динамическим диапазоном, который включает:

  • Настраиваемый генератор прямоугольных импульсов PerfectSquare™
  • Цифровой приемник с широким динамическим диапазоном
  • Восемь (8) наборов 100%-х цифровых фильтров, поддержка низкочастотной полосы пропускания
  • Напряжение генератора: до 400 В
  • Динамические кривые DAC/ВРЧ и DGS/AVG (АРД-диаграммы)

По завершении контроля, дефектоскоп EPOCH 6LT упрощает процесс управления данными. Многочисленные форматы отчетов и файлов данных можно экспортировать с прибора на удаленный сервер Olympus Scientific Cloud с помощью съемной USB-карты памяти, или путем подключения к беспроводной сети Wi-Fi. Инструменты управления данными EPOCH 6LT включают:

  • Экспорт файлов калибровки, инкрементных и 2D- файлов
  • Экспорт данных по толщине в формате .CSV
  • Передача и архивирование данных по беспроводной сети
  • Быстрый удаленный доступ к данным путем подключения к Olympus Scientific Cloud

Контроль морских платформ

Морские нефтяные платформы представляют собой металлические конструкции, которые особенно чувствительны к коррозии. Неразрушающий контроль сварных швов и регулярный коррозионный мониторинг имеют здесь существенное значение. Дефектоскоп EPOCH 6LT имеет все необходимые функции для эффективного выполнения задач контроля, и обеспечивает максимальный комфорт для работы промышленных альпинистов, работающих на морских буровых вышках. Благодаря специально разработанному программному модулю, коррозионный мониторинг стал значительно быстрее и эффективнее, даже в самых тяжелых условиях работы оператора (как например, при работе в подвешенном состоянии над океаном). Полный набор функций дефектоскопа позволяет выполнять высокоточный контроль сварных соединений в соответствии с различными процедурами и методами измерений.

Функциональные возможности для контроля морских платформ

Дефектоскоп EPOCH 6LT имеет усовершенствованный программный модуль для коррозионного мониторинга, включающий:

  • Автоматическое распознавание преобразователя по центральному контакту разъема
  • Динамическое переключение между режимами сканирования и высокоточных точечных замеров
  • Автоматическая регулировка усиления (АРУ)
  • Алгоритм высокоточного измерения толщиномера
  • Автоматическая коррекция нуля (Do Zero)
  • Отображение данных по измерениям в виде таблицы

Стандартные программные функции для измерения дефектов

  • Динамическая кривая DAC/ВРЧ: Сравнивает амплитуду сигнала с кривой DAC; варианты построения DAC включают стандартные и пользовательские сигнальные кривые DAC, а также вариант отображения 20–80%.
  • DGS/AVG: Сравнивает амплитуду сигнала с АРД-диаграммой, которая демонстрирует отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя.
  • Калькулятор AWS D1.1/D1.5 для оценки сварных швов

Контроль мостов и металлоконструкций

Дефектоскоп EPOCH 6LT содержит все необходимые функции для эффективного контроля мостов и металлоконструкций, включая опциональный калькулятор AWS D1.1/1.5 для оценки сварных соединений. Другие функции, как например, динамические кривые DAC/ВРЧ и АРД-диаграммы, уже включены в дефектоскоп EPOCH 6LT, представляя гибкий инструмент для оценки целостности сварных швов и основного материала.

Функциональные возможности для контроля мостов и металлоконструкций

Калькулятор AWS D1.1/1.5 отображает динамический рейтинг от­ражателей для контроля сварных швов по нормам AWS. Отсутствие необходимости производить расчеты вручную повышает эффективность контроля.

Дефектоскоп EPOCH 6LT, как и EPOCH 650, оснащен генератором/приемником с расширенным динамическим диапазоном, который включает:

  • Настраиваемый генератор прямоугольных импульсов PerfectSquare™
  • Цифровой приемник с широким динамическим диапазоном
  • Восемь (8) наборов 100%-х цифровых фильтров
  • Напряжение генератора от 100 до 400 В
  • Пять (5) настраиваемых окон с результатами измерений

Стандартные программные функции для измерения дефектов

  • Динамическая кривая DAC/ВРЧ: Сравнивает амплитуду сигнала с кривой DAC; варианты построения DAC включают стандартные и пользовательские сигнальные кривые DAC, а также вариант отображения 20–80%.
  • DGS/AVG: Сравнивает амплитуду сигнала с АРД-диаграммой, которая демонстрирует отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя.

Контроль трубопроводов в процессе эксплуатации

Инспекторам трубопроводов часто приходится преодолевать большие расстояния, поэтому портативность оборудования играет важную роль.

Контроль рельсов в условиях эксплуатации

Инспекторы, следящие за состоянием рельсов, находятся в постоянном движении и нуждаются в дефектоскопе, способном выдержать любые нагрузки.

Техническое обслуживание самолетов

Инспекторы по техническому обслуживанию самолетов часто вынуждены переносить с собой многочисленные приборы и инструменты, и как никто другой нуждаются в легком компактном дефектоскопе.



Другие материалы в этой категории: Ультразвуковой дефектоскоп EPOCH 650 »
