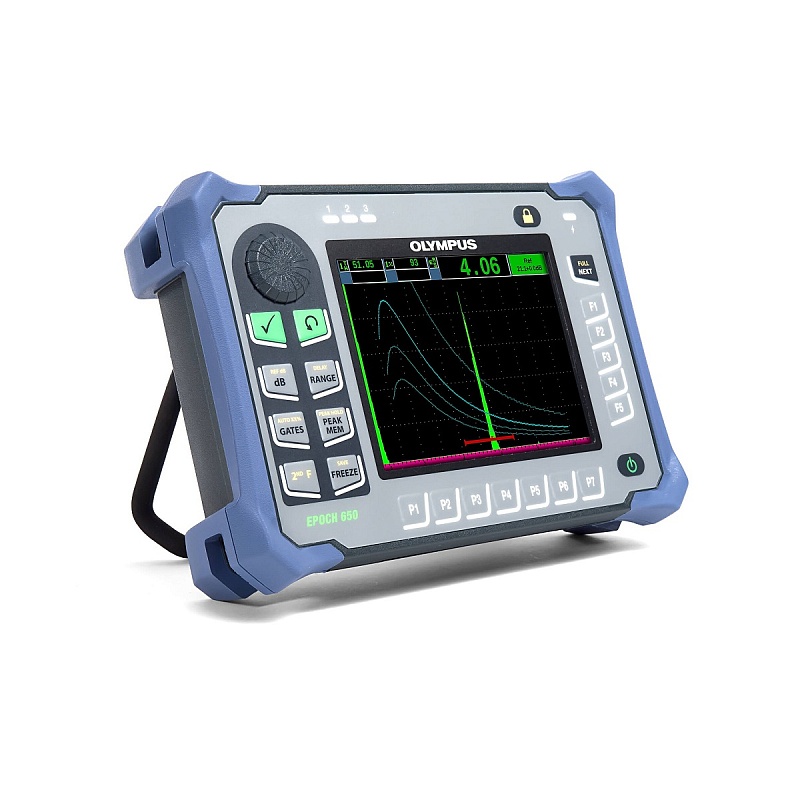

Ультразвуковой дефектоскоп EPOCH 650

Дефектоскоп отвечает требованиям EN12668­1 и предлагает полный набор стандартных и дополнительных функций контроля. Многочисленные инструменты создания отчетов и регистрации файлов позволяют собирать высококачественные данные для отчетов. Прочная и эргономичная конструкция позволяет использовать прибор практически в любых условиях, а универсальный генератор PerfectSquareи многочисленные цифровые фильтры позволяют решать любые задачи.

Ультразвуковой цифровой дефектоскоп EPOCH 650 оснащен всеми функциями стандартного портативного дефек­тоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококаче­ственной платформы.

Предназначен для работы в любых производственных условиях

EPOCH 650 предназначен для работы как в лаборатории, так и в сложных или даже опасных производственных усло­виях. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности. Вы можете быть уверены в прочности и гарантированном качестве EPOCH 650.

Основные характеристики

  • Конструкция прибора соответствует требованиям EN12668­1
  • Настраиваемый генератор прямоугольных импульсов PerfectSquare
  • Полноэкранный режим A­скан
  • Цифровой приемник с широким динамическим диапазоном
  • 30 цифровых фильтров для улучшенного отношения сигнал/шум
  • ЧЗИ (2 кГц) для обеспечения быстрого сканирования
  • Настройка параметров с помощью ручки регулятора или панели навигации
  • Широкий VGA­дисплей обеспечивает отличное качество изображения даже при ярком солнечном свете
  • Время работы батареи: 15+ часов
  • Стандартные динамические кривые DAC/ВРЧ и АРД­диаграммы
  • Различные форматы отчетов
  • Карта памяти MicroSD на 2 ГБ для хранения и передачи данных
  • Программный модуль для коррозионного мониторинга с кодированным B­сканом
  • Скоростной USB­порт для обмена данными с ПК
  • Выходы сигнализации и VGA
  • Аналоговый выход (опция)

Простота эксплуатации и надежность работы

Конструкция EPOCH 650 разработана для обеспечения высокой надежности измерений и простоты эксплуатации.
Прибор эргономичен, интуитивно понятен и может исполь­зоваться как специалистами, так и новичками в области ультразвукового контроля.

Интуитивно понятный пользовательский интерфейс

Пользовательский интерфейс EPOCH 650 разработан на основе уже проверенного и хорошо зарекомендовавшего себя дефектоскопа EPOCH 600. EPOCH 650 имеет про­стую структуру меню для калибровки, настройки прибора и дополнительных программных опций; предоставляет прямой доступ к основным функциям контроля, таким как настройка усиления и положения строба, фиксация А­скана с результатами измерений и сохранение файлов. Пользо­вательский интерфейс EPOCH 650 доступен на нескольких языках и понятен специалисту любого уровня подготовки.

Яркий полноформатный VGA-экран

EPOCH 650 оснащен полноформатным VGA­дисплеем с разрешением 640 × 480 пикселей. Горизонтальная конфигу­рация EPOCH 650 оптимизирует размер A­скана на экра­ не, улучшает читаемость информации. Трансфлективный VGA­дисплей обеспечивает высокое качество изображения в помещении, в условиях низкой освещенности (благодаря подсветке), а также на открытом воздухе, используя есте­ ственное освещение в качестве псевдоподсветки. Полно­экранный режим обеспечивает самый широкий формат A­скана из всех дефектоскопов серии EPOCH!

Кривые DAC/ВРЧ EPOCH 650 — Полноэкранный режим отображения Кривые DAC/ВРЧ EPOCH 650 — Стандартный режим отображения

Удобная навигация

Для удовлетворения пожеланий пользователей EPOCH 650 доступен в двух конфигурациях: с ручкой регулятора и с панелью навигации.

Ручка регулятора

  В EPOCH 650 ручка регулятора, наряду с клавишами CHECK (ввод) и ESC (отмена), исполь­зуется для настройки значений параметров с разным шагом. Пользователь может заблоки­ровать ручку регулятора во из­ бежание случайного изменения значений параметров во время контроля. Данная конфигу­рация обеспечивает плавное изменение значений и удобна для пользователей, предпочита­ющих настройку параметров с помощью ручки. Конфигурация с ручкой регулятора отвечает требованиям IP66.

Панель навигации

Панель навигации EPOCH 650 является отличительной чертой дефектоскопов EPOCH. Стрелки вверх и вниз используются для грубой настройки параметров, а стрелки влево и вправо – для более точной настройки. Панель навигации имеет дополнитель­ные клавиши с часто исполь­зуемыми функциями, такими как регулировка усиления и сохранение в памяти. Здесь же располагаются клавиши CHECK и ESC. Конфигурация с панелью навигации отвечает требованиям IP67.

Оптимизированный доступ ко всем функциям EPOCH 650 имеет отличные ультразвуковые характеристики. Цифровая архитектура EPOCH 650 выполнена на основе более ранних моделей EPOCH 600 и EPOCH 1000 и обе­ спечивает гибкость и эффективность генерации/приема им­пульсов в соответствии с требованиями контроля качества.

Генератор/Приемник

Дефектоскоп EPOCH 650 включает следующие функции:

  • Настраиваемый генератор прямоугольных импульсов PerfectSquare
  • Цифровой приемник с широким динамическим диапазоном
  • 30 наборов 100% цифровых фильтров.
  • Автоматическая или ручная настройка ЧЗИ в диапазоне от 10 до 2 000 Гц
  • Напряжение генератора от 100 до 400 В
  • Дискретность по амплитуде ± 0,25%
  • Пять настраиваемых окон с результатами измерений EPOCH 650 — Режим Эхо-эхо и отслеживание строба
  EPOCH 650 — Динамические кривые DAC/ВРЧ

Стандартные программные функции

Динамические кривые DAC/ВРЧ: Вычисляют ампли­туду сигнала в процентах или дБ по отношению к кривой DAC (коррекция амплитуды эхо­сигнала в зависимости от расстояния до отражателя) или амплитуде опорного эхо­ сигнала, использующегося при настройке ВРЧ. Варианты исполнения DAC включают стандартные, ASME, ASME 3, JIS, а также пользовательские кривые. Сюда также включены некоторые важные функции: динамически регулируемые кривые DAC, переключение между режимами отображения DAC и ВРЧ, пользовательские кривые DAC для подачи пред­упреждающих сигналов и 20­80 % отображения DAC.

DGS/AVG (АРД-диаграммы): Данный способ определения размера дефекта предусматривает анализ эхо­сигнала с использованием АРД­диаграмм, соответствующим конкретному типу преобразователя и материала. АРД­диаграмма показывает отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя.

AWS D1.1 и D1.5: Отображает динамический рейтинг отражателей для контроля сварных швов по нормам AWS. Повышает эффективность контроля за счет отсутствия необходимости производить расчеты вручную.

Дополнительные возможности

Дополнительные возможности

Интерфейсный строб: Этот строб позволяет отслеживать постоянно меняющийся сигнал от границы раздела сред для получения более точных результатов. Программный модуль для коррозионного мониторинга: Основные функции модуля включают: автоматические на­ стройки УЗ в зависимости от выбранного преобразователя, автоматическую регулировку усиления (AGC), алгоритм из­мерения толщиномера, коррекцию V­пути, а также компен­сацию износа контактной поверхности преобразователя с помощью автоматической коррекции нуля (Do Zero). Кроме того, программный модуль имеет функцию кодированного B­скана и возможность представления данных в виде табли­цы с цветовой кодировкой.

Хранение шаблонов: Позволяет сравнивать текущий А­скан с сохраненным опорным А­сканом. Сохраненные шаблоны отображаются/выключаются нажатием одной клавиши. Это очень удобно при контроле точечной сварки и в других приложениях.

Аттенюатор донного эхо-сигнала (BEA): Уменьшает амплитуду донного эхо­сигнала контролируемого изделия в зоне, определяемой Стробом 2.

API 5UE: Определение размеров дефектов согласно стандарту API 5UE Американского Института нефти. Ис­пользуется дифференциальный метод построения кривой амплитуда­расстояние (ADDT) для определения размера потенциальных дефектов в процессе контроля нефтегазо­ промысловых труб.

Усредненный А-скан: Эта функция позволяет просма­тривать средние данные полученных А­сканов. Усреднение применяется с множителями 2X, 4X, 8X, 16X и 32X.

EPOCH 650 — Функция хранения шаблонов

EPOCH 650 — Модуль для коррозионного мониторинга

Регистратор данных и интерфейсное ПО

Управление данными

EPOCH 650 предлагает несколько способов хранения, архивирования и внесения в отчеты данных контроля и калибровки. Встроенная память на 100 000 точек позволя­ет сохранять видеозаписи и результаты анализа. Прибор полностью совместим с интерфейсной программой Olympus GageViewPro. Благодаря функциям быстрой настройки файлов и гибкого управления данными, процедуры реги­страции и внесения в отчет результатов контроля стали простыми и эффективными.

Регистратор данных

EPOCH 650 имеет встроенный регистратор данных для хра­нения файлов контроля и калибровки. Дефектоскоп поддер­живает два вида файлов: калибровочные (CAL) и инкремент­ные (INC). CAL файлы позволяют сохранять неограниченное число настроек параметров для их последующего быстрого вызова. INC файлы содержат различные компоненты данных измерений под одним именем файла для загрузки и внесения в отчет. Встроенный регистратор данных усовершенствован и поддерживает все форматы файлов коррозионного мони­торинга: последовательный, последовательный с пользова­тельской точкой, 2­мерная сетка, 2­мерная сетка с пользо­вательской точкой, 3­мерная сетка, бойлер и 2­D EPRI.

GageViewPro

EPOCH 650 полностью совместим с интерфейсной про­граммой GageViewPro. Благодаря этой программе поль­зователь может загружать данные контроля, анализировать результаты измерений на ПК, экспортировать данные контроля и калибровки в таблицы для построения отчетов, проводить резервное копирование данных, обновлять ПО прибора и делать снимки экрана.

Карта памяти MicroSD

EPOCH 650 использует внутреннюю и съемную карты памяти MicroSD, каждая емкостью 2 Гб (с возможностью расширения до 64 ГБ). Съемная карта памяти обеспечивает совместный доступ к файлам с разных приборов и позволя­ет выводить полные отчеты в различных форматах. Вторая карта памяти microSD на 2 ГБ установлена на печатной пла­те и используется в качестве внутренней памяти. В случае повреждения прибора без возможности его ремонта вы мо­жете извлечь эту карту microSD в авторизованном сервис­ном центре для восстановления важных файлов данных.

Встроенная система отчетов

Дефектоскоп EPOCH 650 позволяет создавать отчеты в различных файлах. Вы можете делать снимки экрана и сохранять их на съемной карте памяти microSD, а также экспортировать сохраненные данные в формате .csv или .xml. EPOCH 650 предоставляет возможность генерации отчетов в формате Bitmap для отдельных точек данных или для целых файлов. EPOCH 650 включает функцию видеозаписи. Вы можете записать до 8 минут данных A­скан в режиме реального времени, с частотой 60 кадров в секунду. Эти данные до­ступны для просмотра в EPOCH 650, а также могут быть экспортированы на ПК для лучшей визуализации.

  Портативный, прочный и эргономичный

Стандартная комплектация

  • Цифровой ультразвуковой дефектоскоп EPOCH 650, работающий от сети переменного тока или аккумулятора
  • Зарядное устройство/адаптер (100 В, 115 В, 230 В, 50–60 Гц)
  • Литий­ионный аккумулятор
  • Кейс для транспортировки
  • Кабель USB
  • Инструкция по началу работы
  • Полное руководство пользователя (на CD­диске)

Характеристики

EPOCH 650 представляет собой легкий, портативный дефектоскоп, стойкий к воздействию окружающей среды и подходящий практически для любого вида контроля. Основ­ные характеристики прибора:

  • Широкоформатный трансфлективный VGA дисплей с отличным качеством изображения при любых условиях освещенности.
  • Резиновые накладки на всех четырех углах амортизиру­ют удары и предотвращают появление царапин.
  • Четыре крепления для нагрудного ремня.
  • Не требующий использования специальных инстру­ ментов доступ к аккумулятору и боковому отсеку с разъемами.
  • Регулируемая подставка обеспечивает устойчивое положение прибора в диапазоне от 0 до 180°.
  • Герметизированная боковая дверца, закрывающая разъем USB и слот для карты памяти.
  • Стандартный литий­ионный аккумулятор
  • Легкость и эргономичность конструкции делает прибор удобным для переноски и простым в использовании.

Программные опции

EP650-TEMPLATE (Q1400002):Хранение шаблонов
EP650-API5UE (Q1400003): Опреде­ление размеров дефекта API 5UE
EP650-AVERAGE (Q1400004):Усреднение А­сканов
EP650-IG (Q1400005):Интерфейсный строб
EP650-BEA (Q1400006): Аттенюатордонных эхо­сигналов (BEA)
EP650-CORRSN (Q1400001): Модульдля коррозионного мониторинга (включает кодированный B­скан)

Дополнительные комплектующие

600-BAT-L-3 (U8051431):Литий­ионный аккумулятор
EP4/CH (U8140055):Нагрудный ремень
600-TC (U8780294):Кейс для транспортировки
CBAS-10668-0060 (Q7790012):Коммуникационный кабель RS232
DSUB-HD15-6 (U8780333):Кабель цифрового выхода
600-C-VGA-5 (U8780298):Кабель с выходом VGA
MICROSD-ADP-2GB (U8779307):Карта памяти microSD на 2 ГБ
600-SC-K (U8780334): Мягкий футляр для переноски (для модели с ручкой регулятора)
600-SC-N (U8779879): Мягкий футляр для переноски (для модели с панелью навигации)
N600-EXTALM (U8780332):Внешняя звуковая сигнализация
CBAS-10669-0010 (Q7790008): Ка­бель для подключения кодировщика B­скан (3 м, другие длины доступны по запросу)
